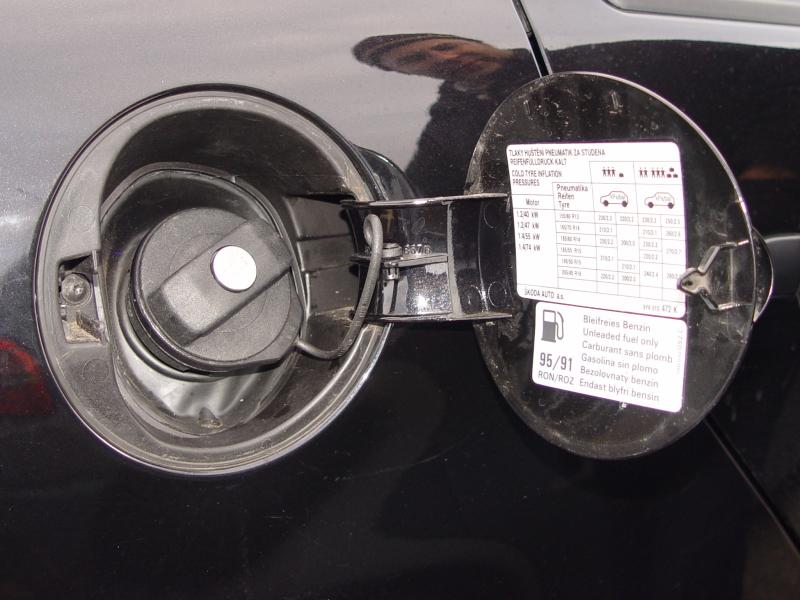

Skoda Fabia

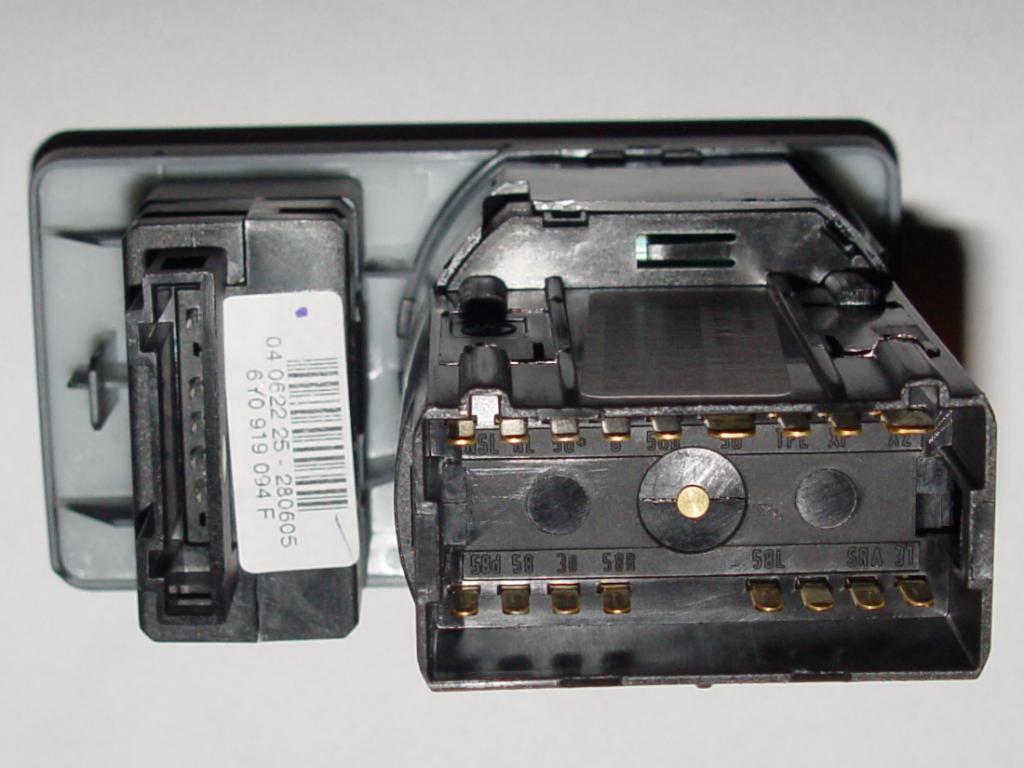

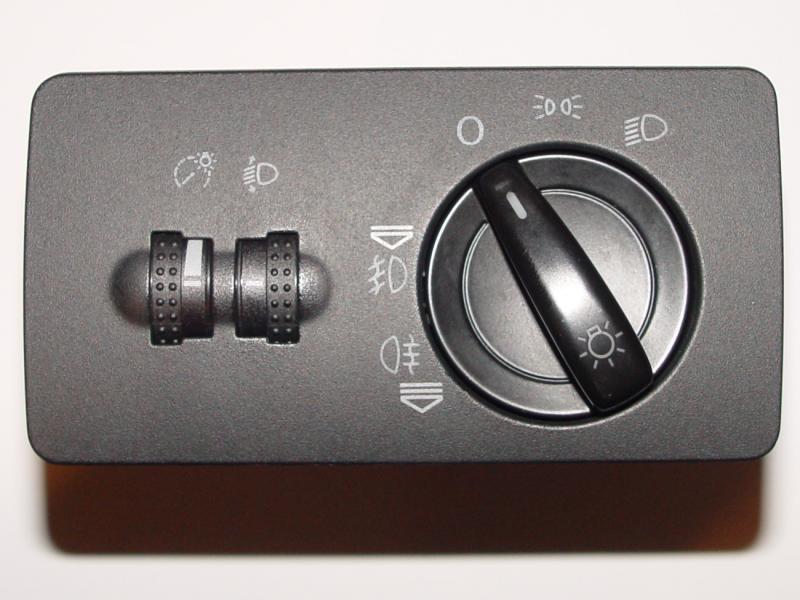

Schalter ohne Nebelscheinwerfer / Dimmer für Innenraumbel.

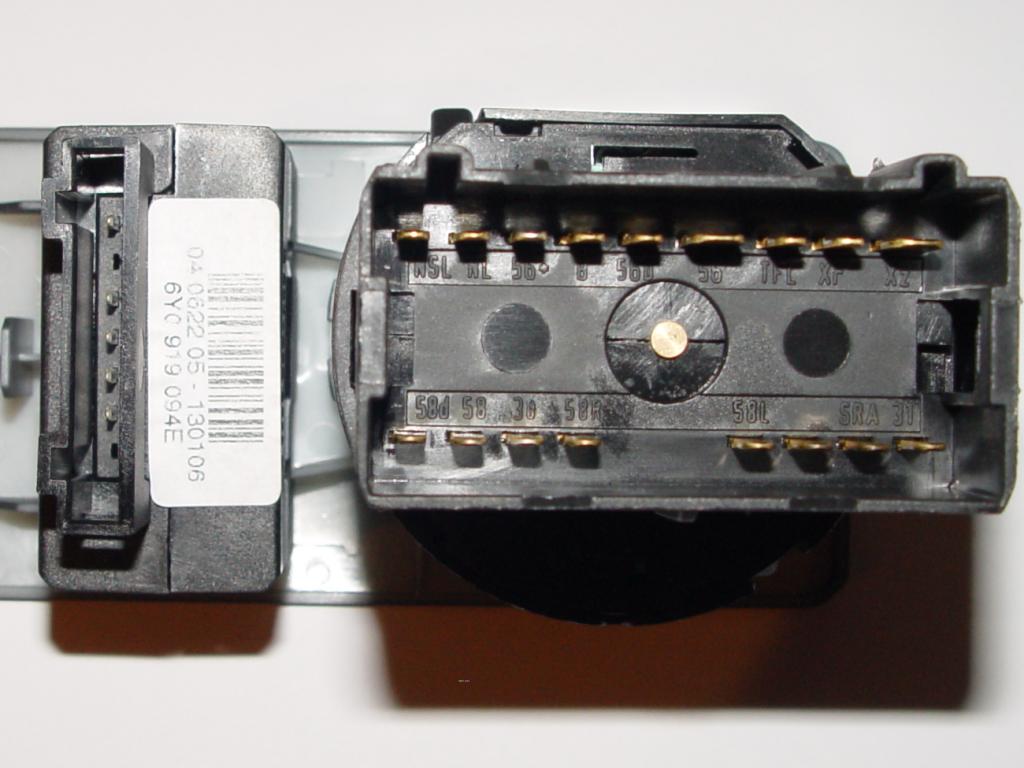

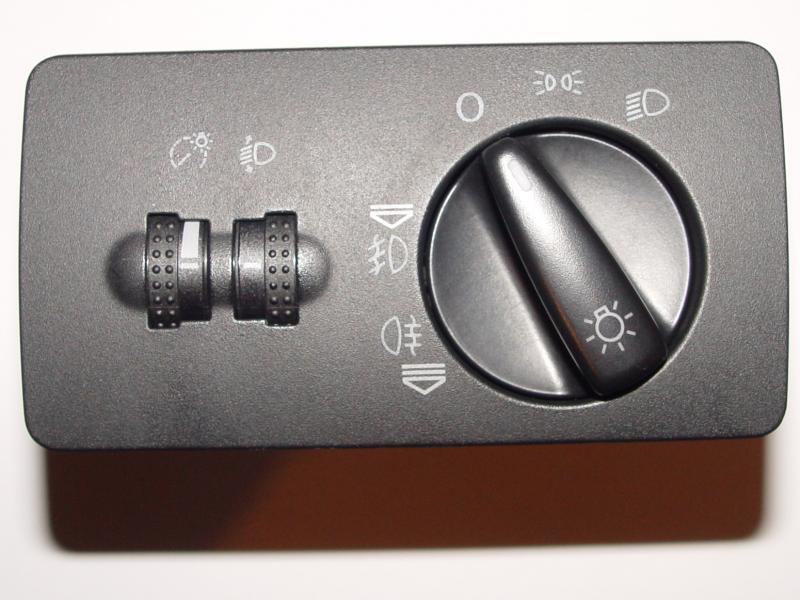

neuer Schalter mit Dimmer und Nebelscheinwerfer

Spartipp:
Wer einen Schalter ohne Nebelscheinwerfer updaten möchten
auf einen Schalter mit Nebelscheinwerfer, der kann auch auf
die Schalter von Golf 4 / Passat 3B / Octavia 1U oder Superb
zurückgreifen.

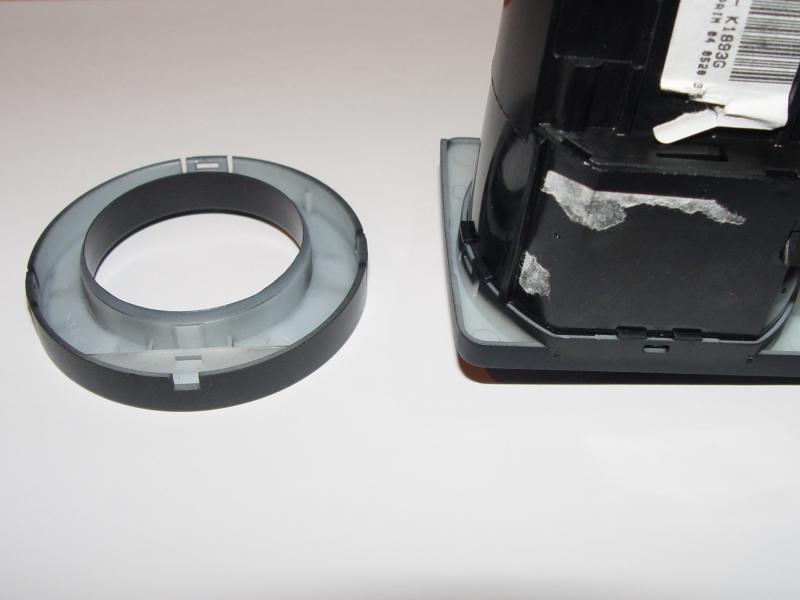

Die Schalter sind im Prinzip alle gleich nur das die Blenden
unterschiedlich sind, aber diese sind nur geclipst und lassen
sich sehr leicht tauschen. Man hat dann nur kein Symbol und
Kontrollleuchte für das Nebellicht an der Fabia-Blende.

Die Schalter aus den anderen Modellen sind erheblich günstiger und auch öfter zu bekommen als die des Fabia. Man muss
halt nur beachten, das die Schalter aus dem VW Regal üblicherweise rot beleuchtet sind, wobei es hier auch kleine Ausnahmen
gibt. Aber alle Schalter haben die gleiche Pinbelegung und sind somit Plug&Play, man muss nur die Leitung für die Nebler
nachrüsten. Pin 8 - 000 979 225 (siehe auch hier)

www.passatplus.de · Homepage für Teile, Tipps und Tuning rund um VW Passat 3B und 3BG · Marc von Vahl

Home

Teilelisten

Umbauten

Suche

Hilfen

Dateien

Galerie

Links

LMM

Forum

Mail

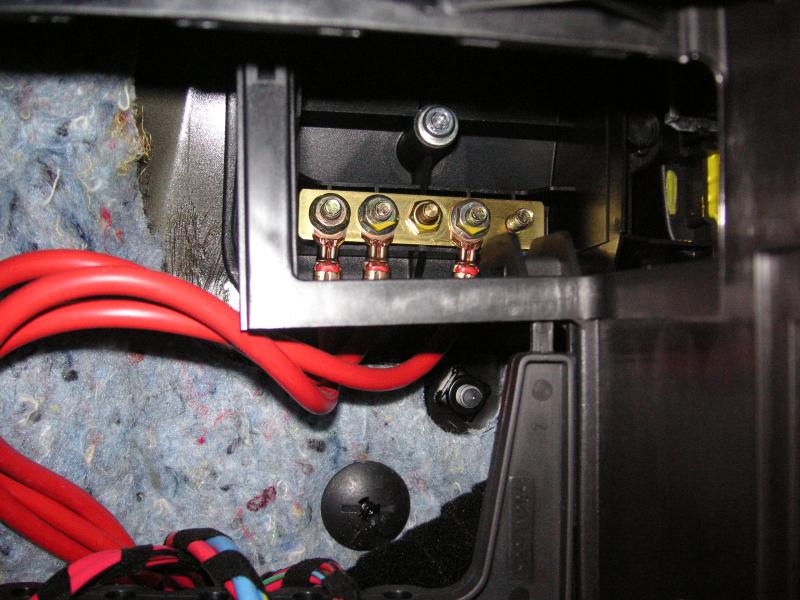

Plusklemmen (Spritwand)	tiefe Sitzposition	Bordnetzsteuergerät	dito

- Domstrebe vom Seat Ibiza

- Hella LED Tagfahrleuchten (rund)

- Sonnenbrillenfach

- RS Stoßstange

- BMW LED Kennzeichenbeleuchtung

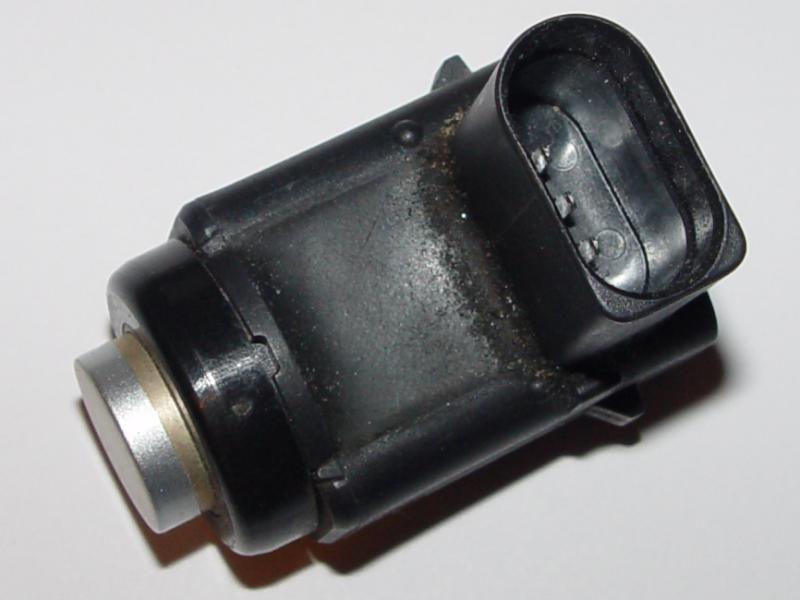

PDC / Einparkhilfe

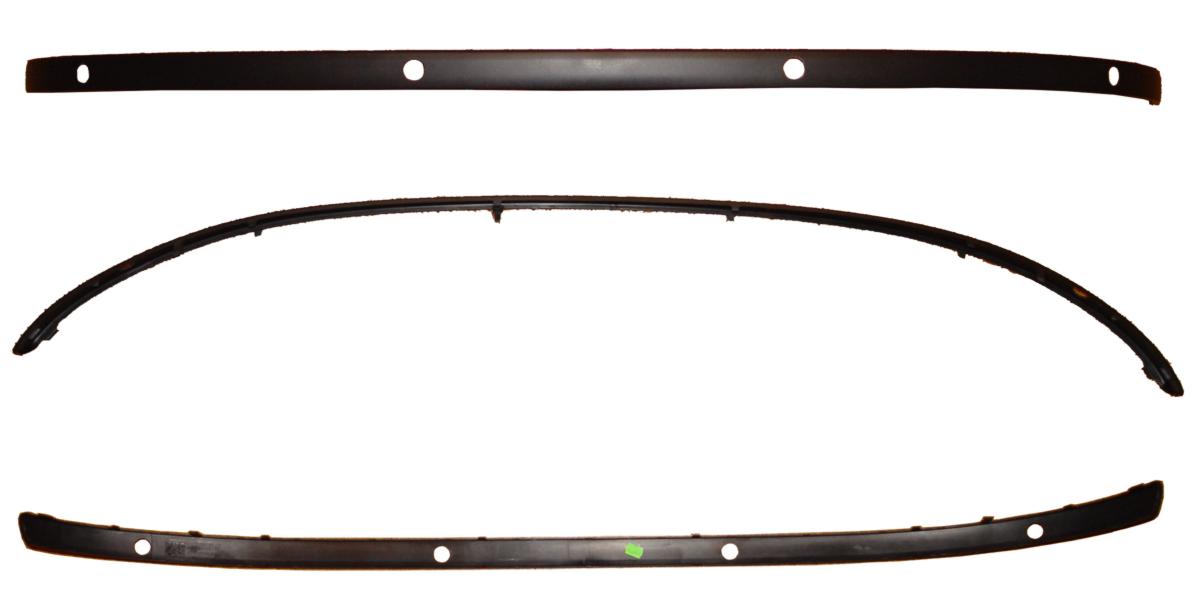

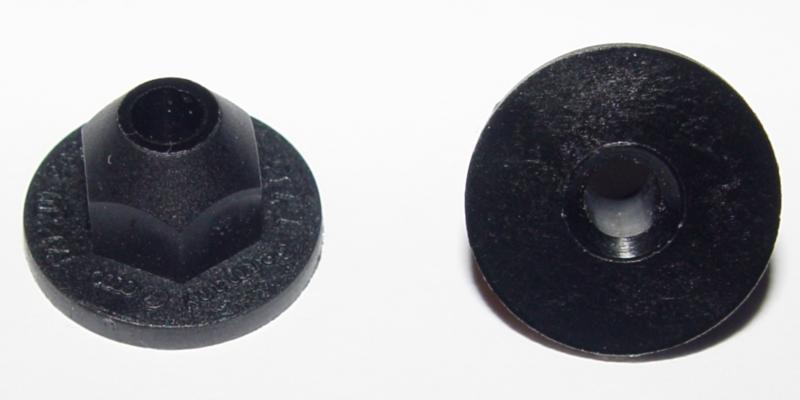

6Y6 807 423 A B41	6Y6 807 423 A B41	7H0 919 283 A	171 201 969

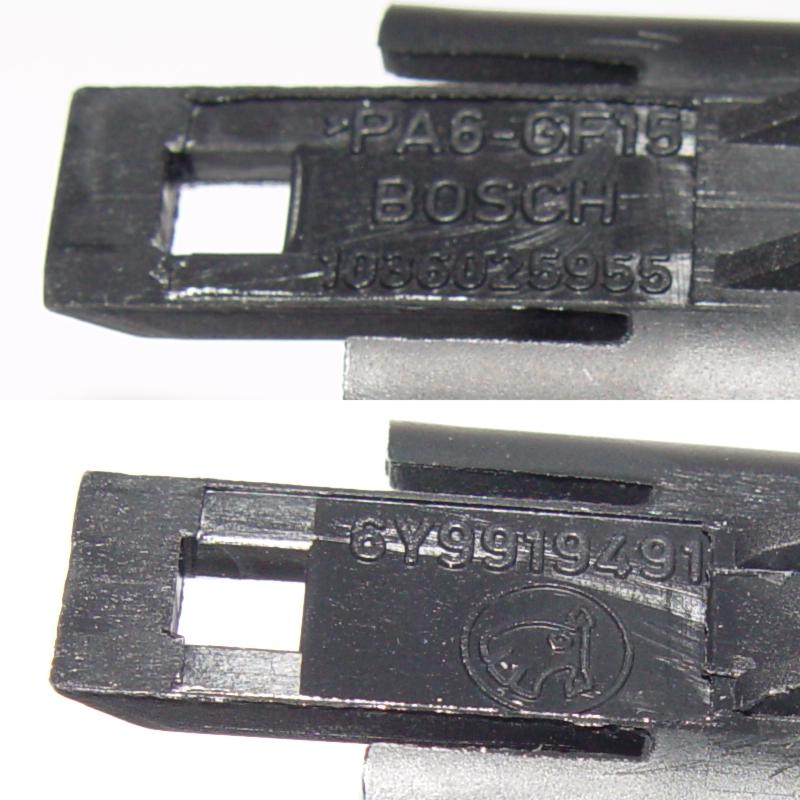

1U0 919 659	6Y6 919 491 A	6Y6 919 491 A	6Y6 919 491 A

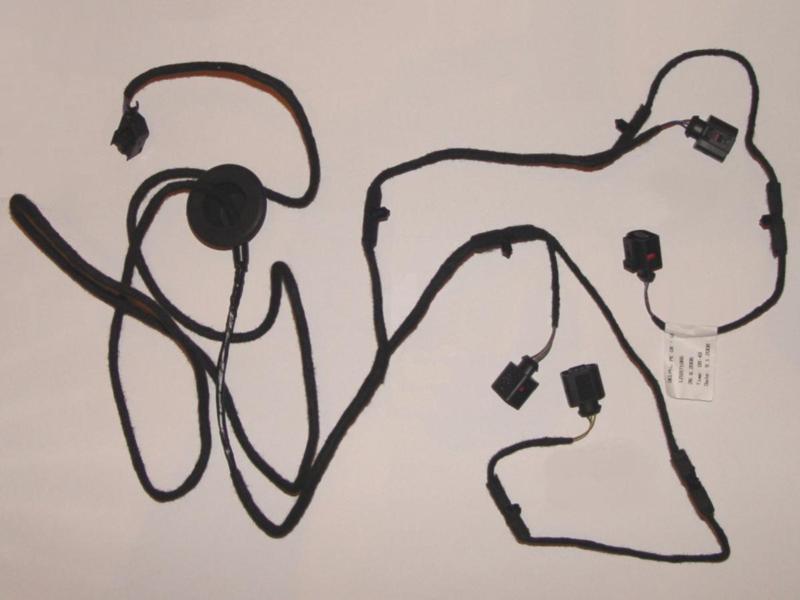

6Q0 971 065	1U0 919 275	1U0 919 275	1U0 919 275

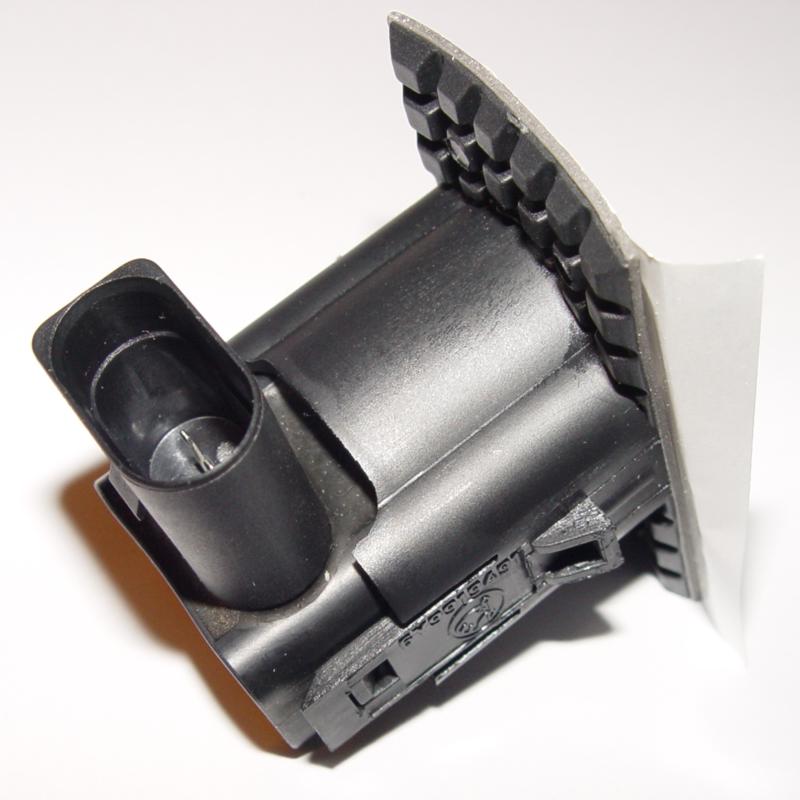

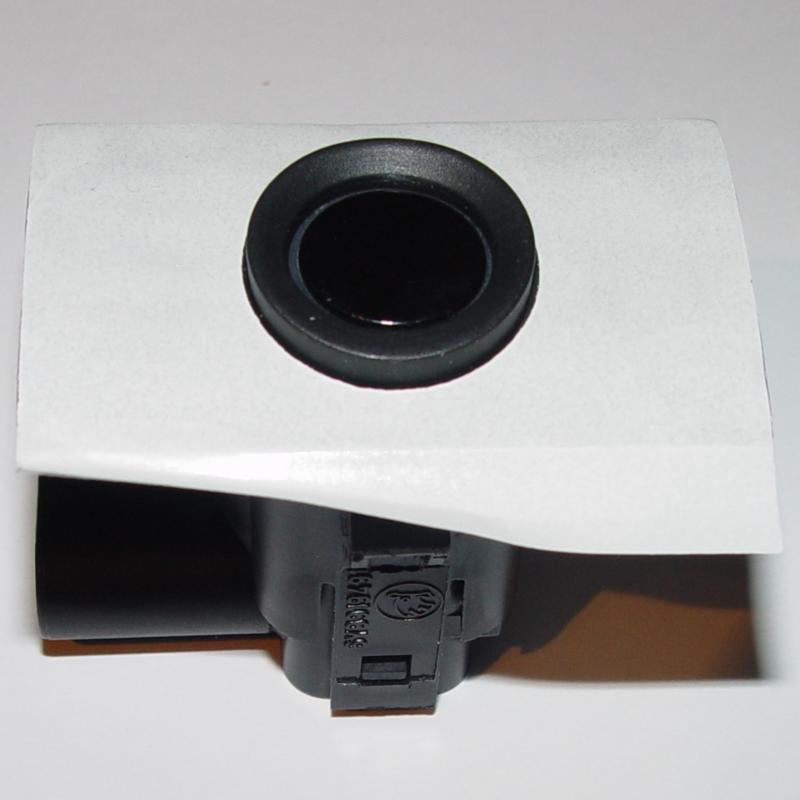

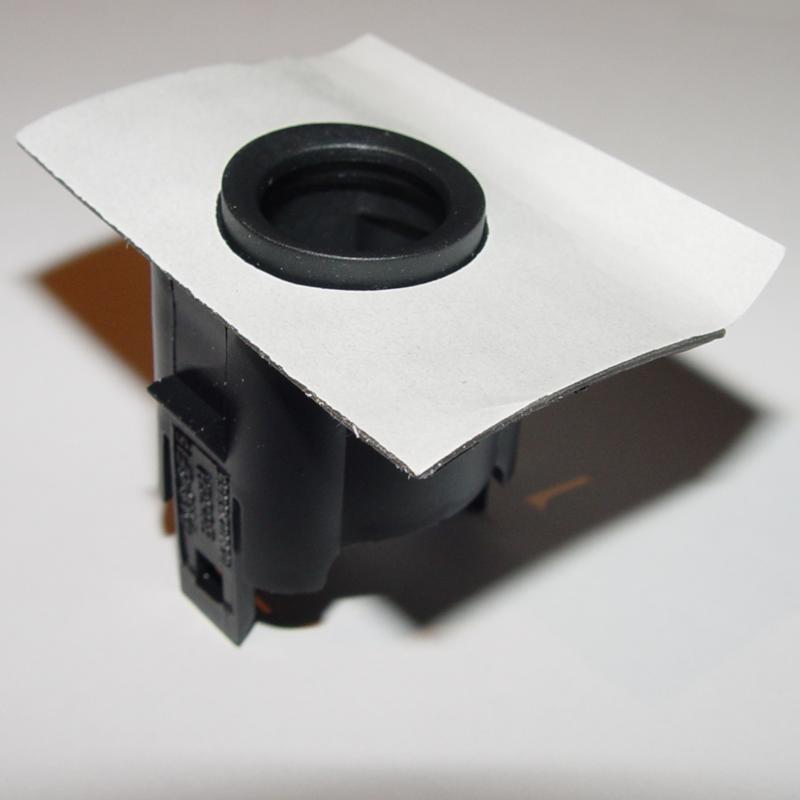

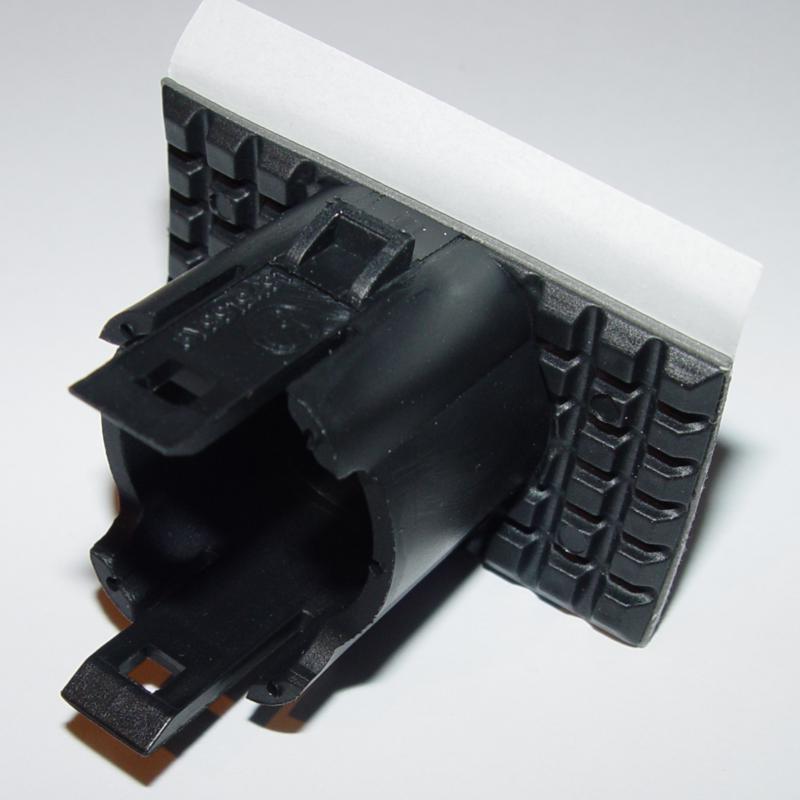

Halter mit PDC-Sensor

Hifi / Radio und Subwoofer

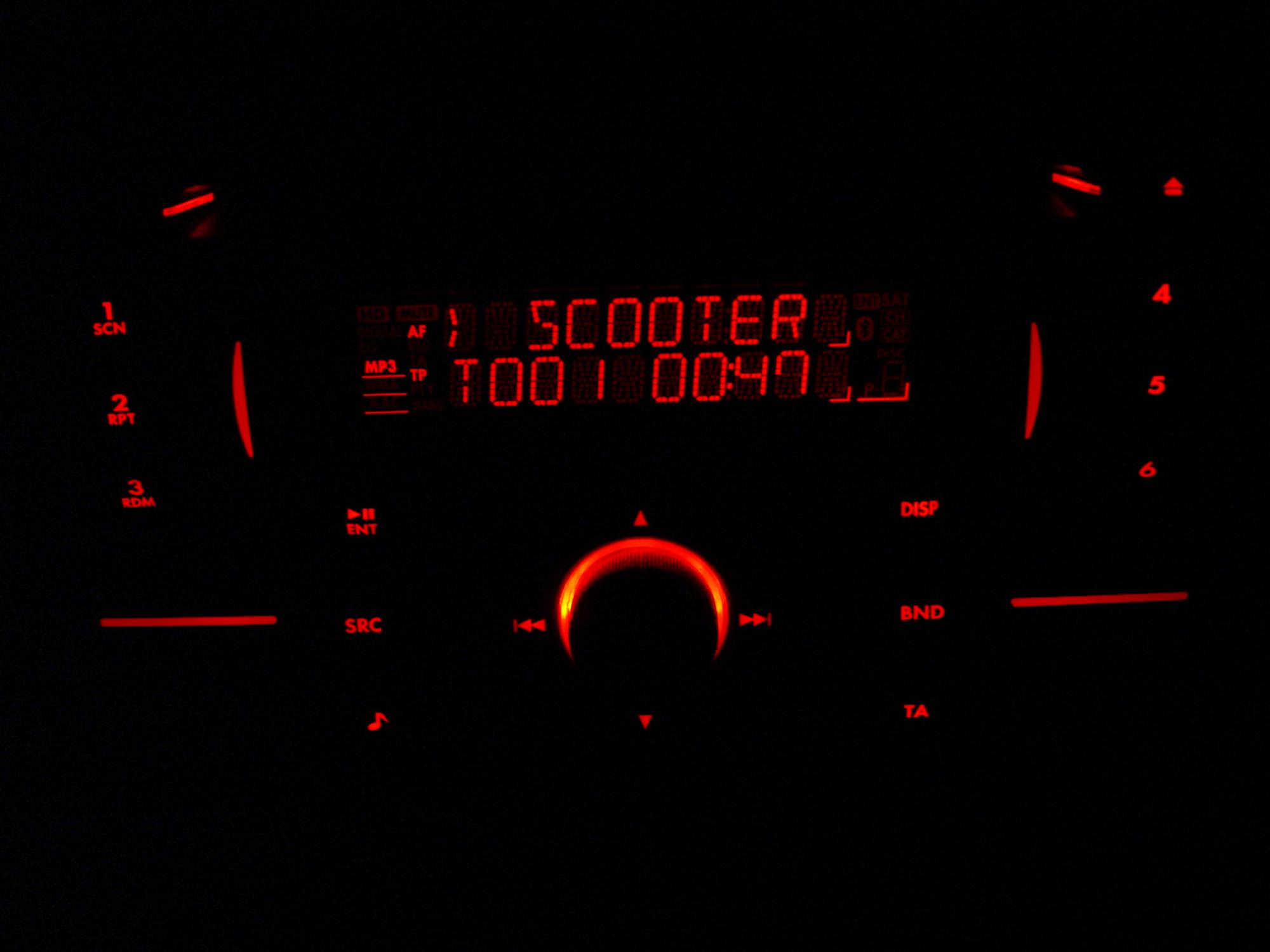

Clarion DUZ388RMP mit Einbaukit BKX-1320-00	DUZ 388 RMP Nachtdesign	mit USB-Anschluss

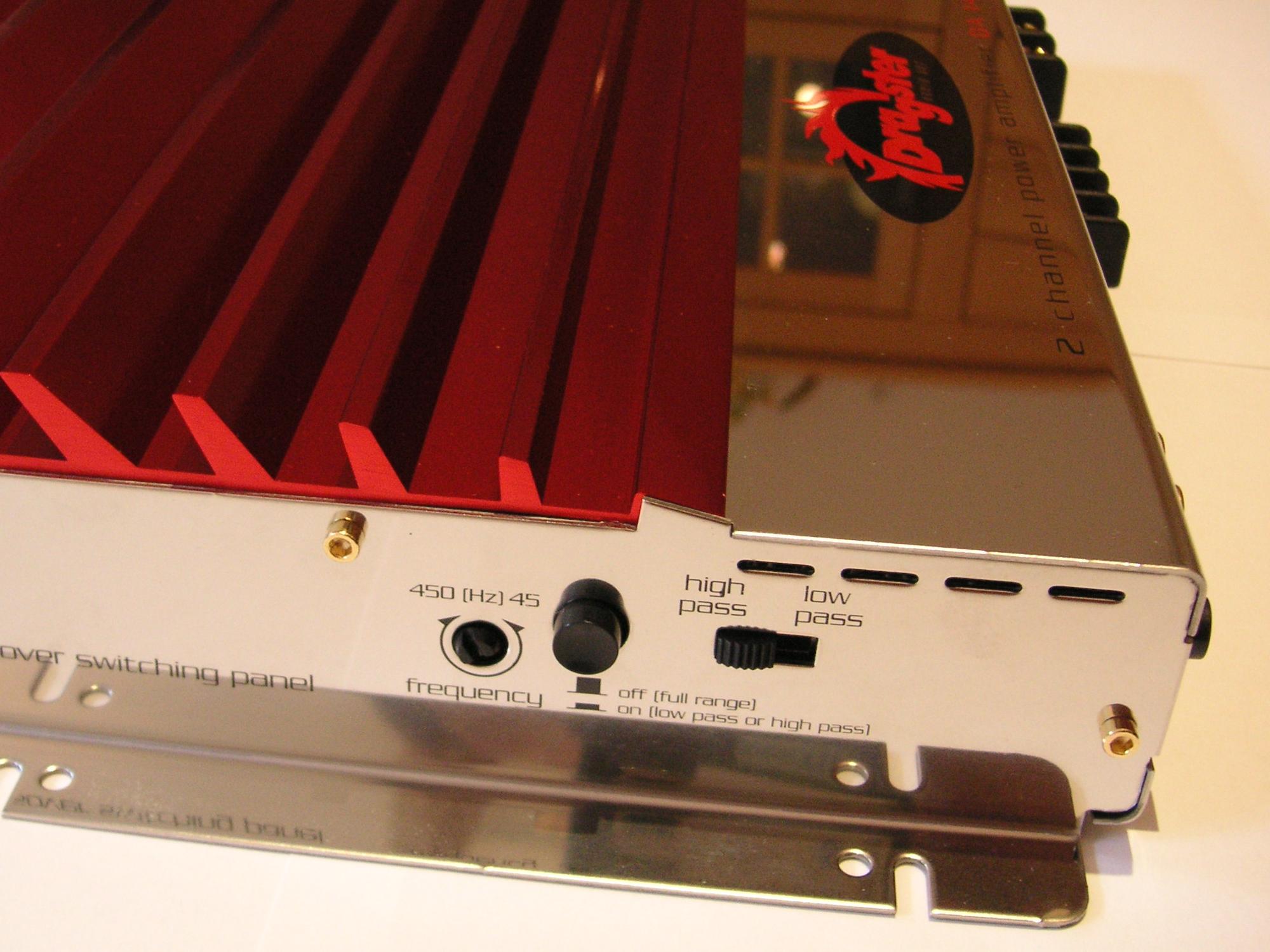

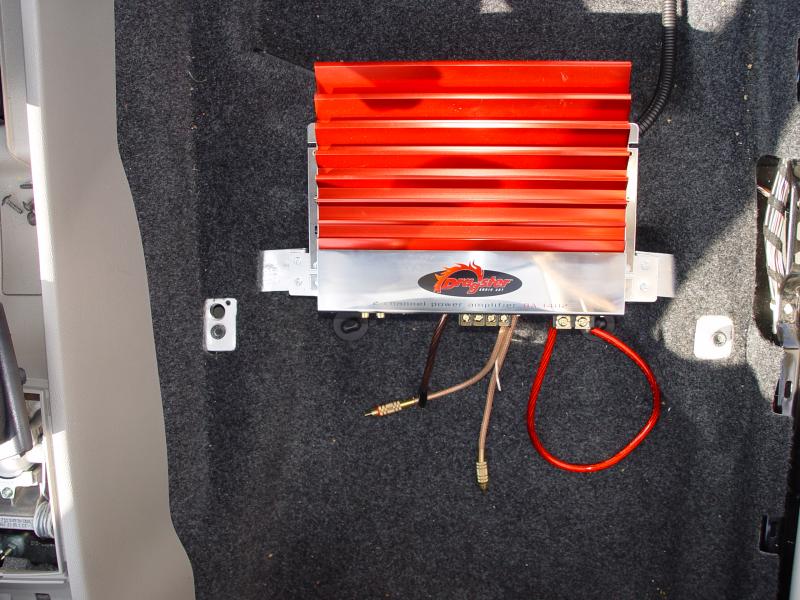

Pioneer TS-WX11A	Dragster DA 1402

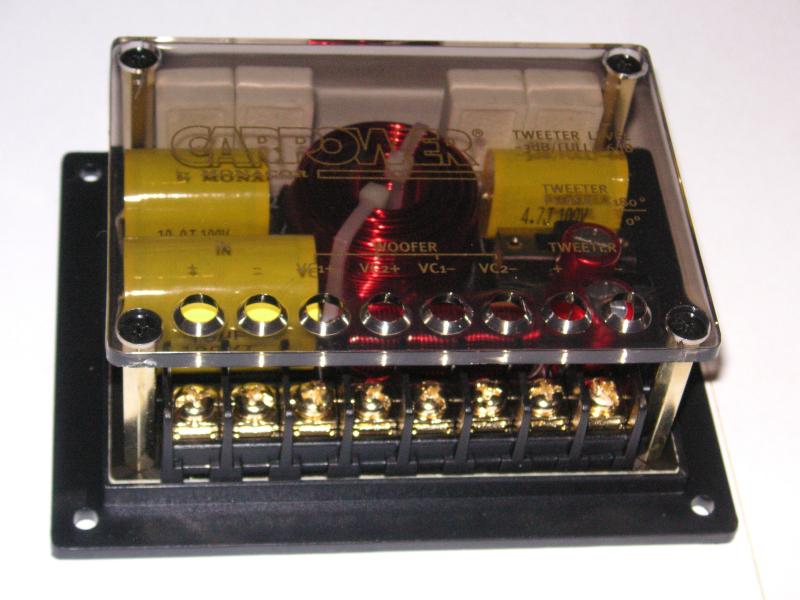

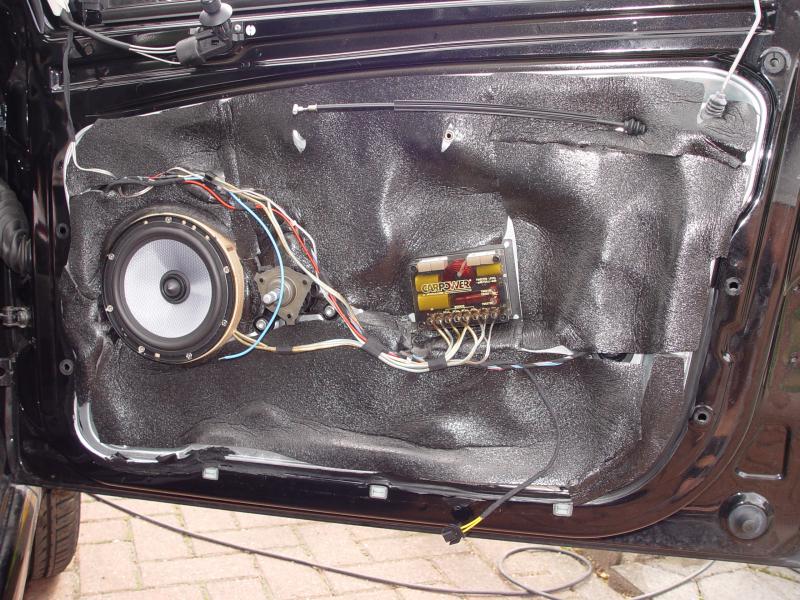

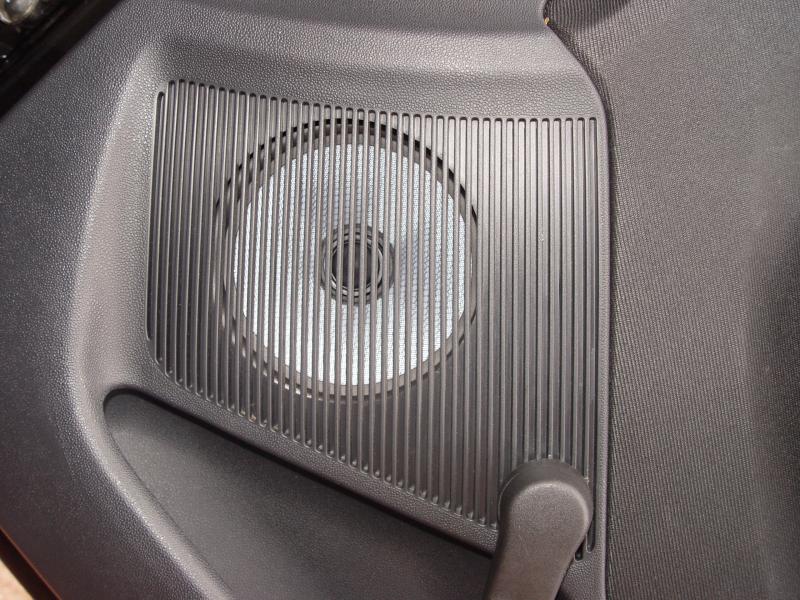

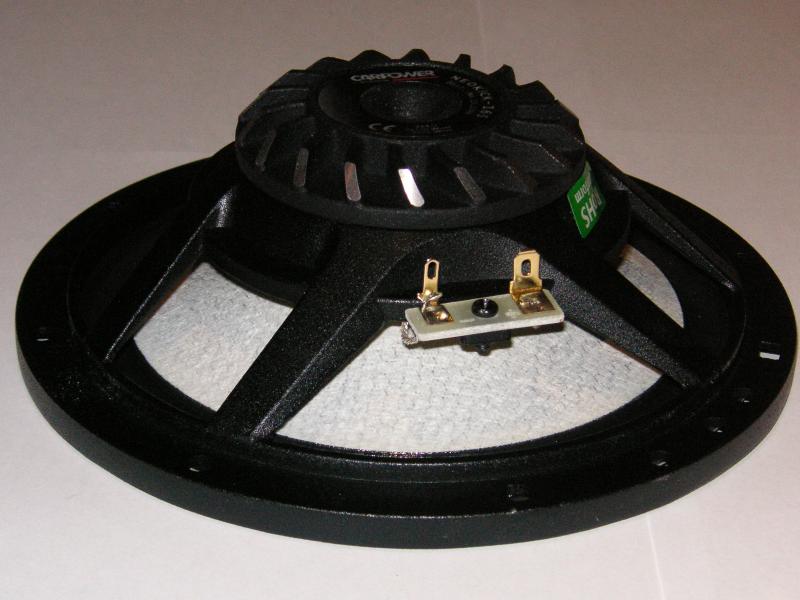

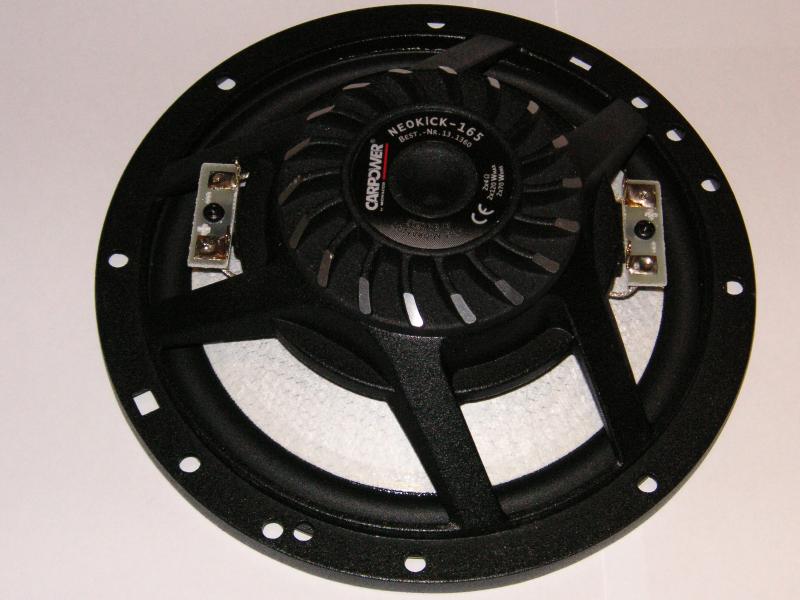

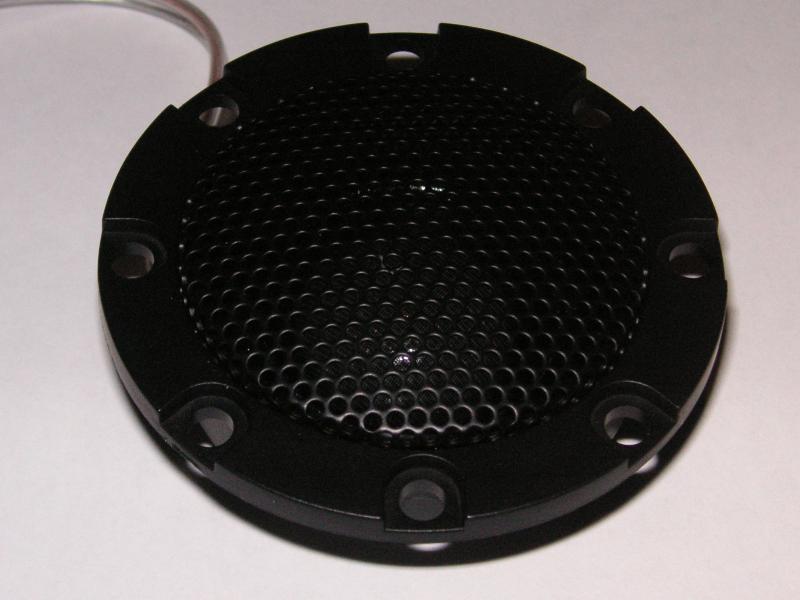

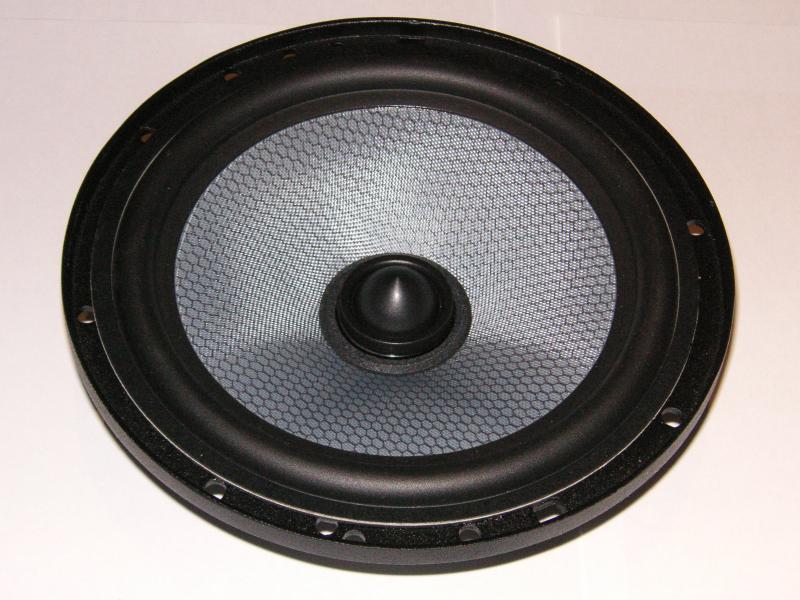

Carpower Neoset-165 von Monacor bestehend aus Hochtöner DT-284, Tieftöner Neokick-165 und der Frequenzweiche

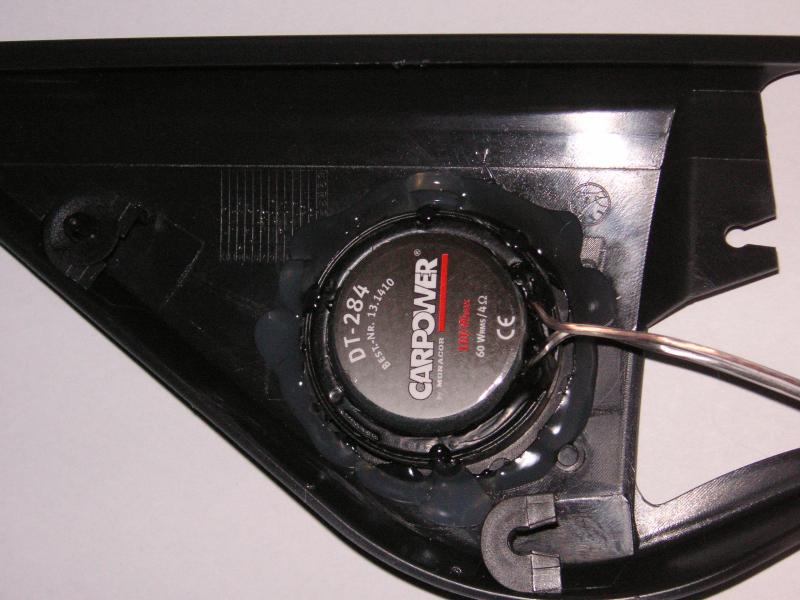

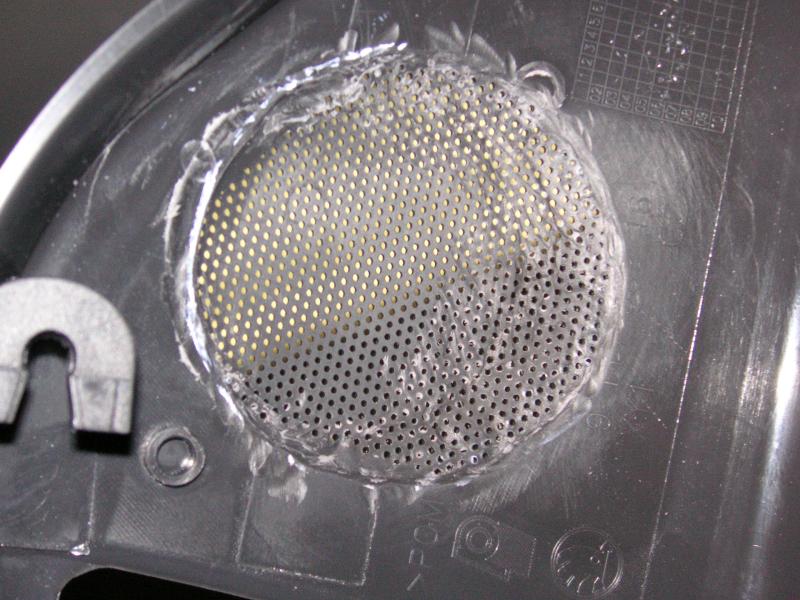

Von den Hochtönern wurde der Rand mit den Befestigungslöchern fast ganz entfernt. Und am Spiegeldreieck wurde die Schallaustrittsöffnung vergrößert in dem von hinten die Fläche vorsichtig größer geschliffen wurde und danach die Löcher aufgebohrt, bzw. aufgestochen wurden. Der Hochtöner wurde dann eingeklebt.

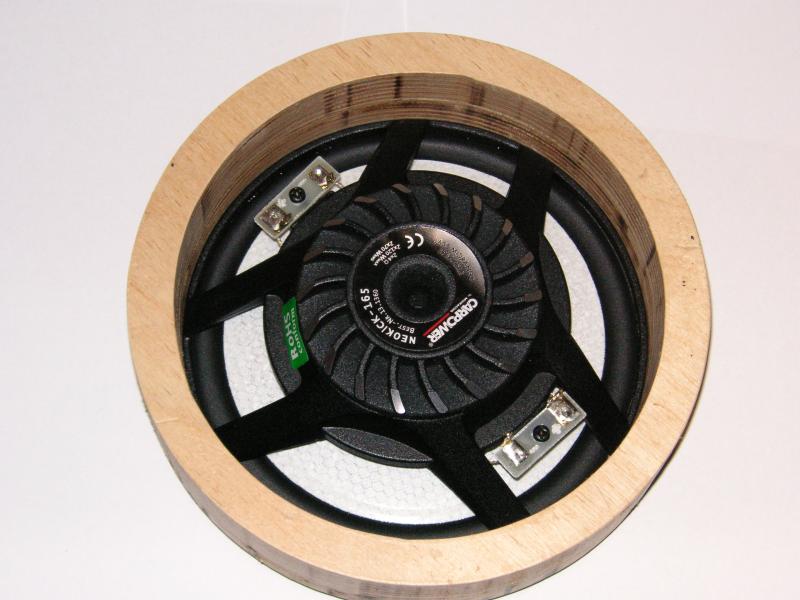

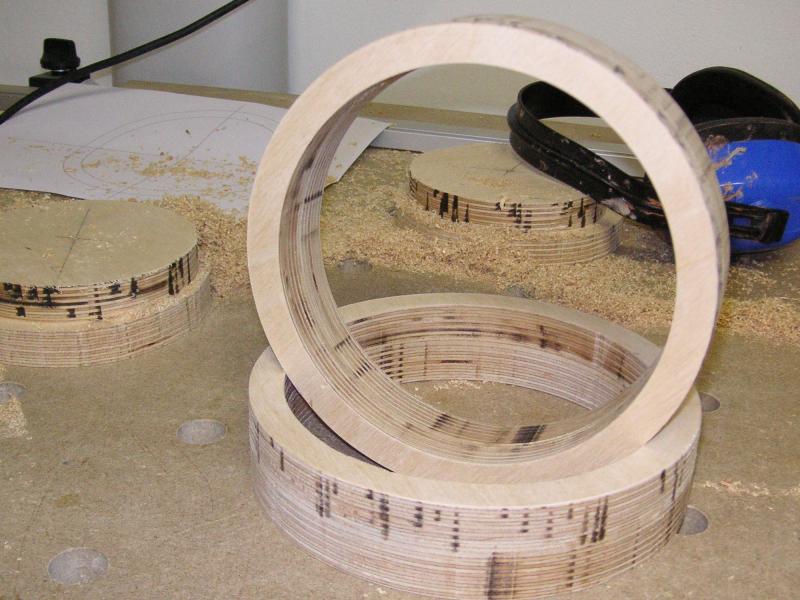

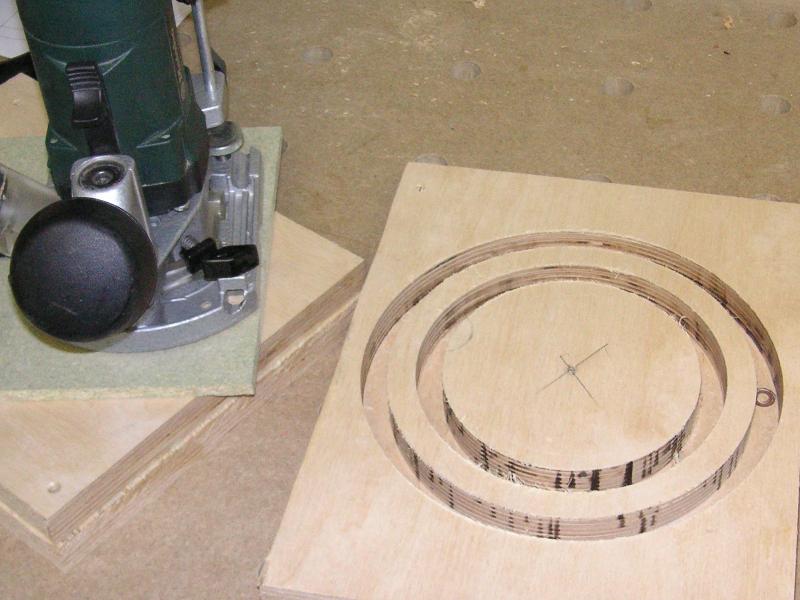

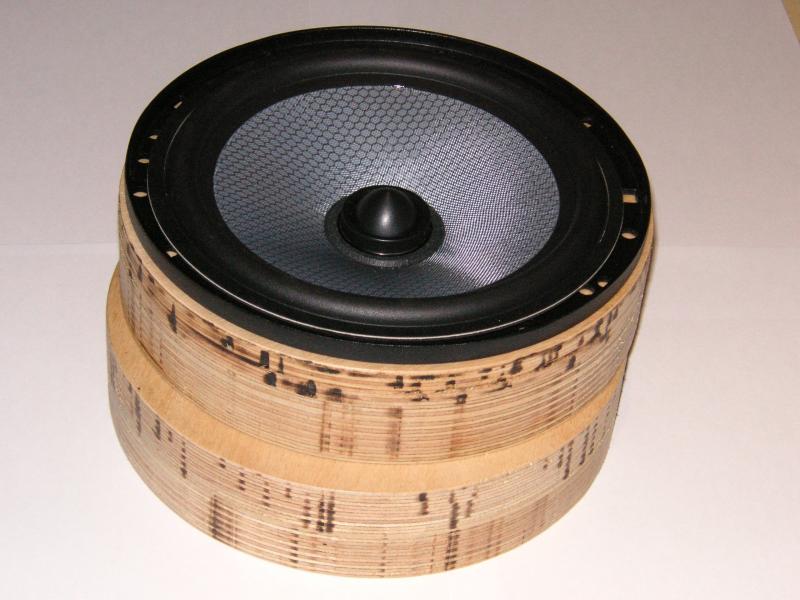

		Die Abstandsringe wurden auf eine Höhe von 28mm gebracht. So kommt man mit diesen Lautsprechern auf die Original Einbauhöhe.

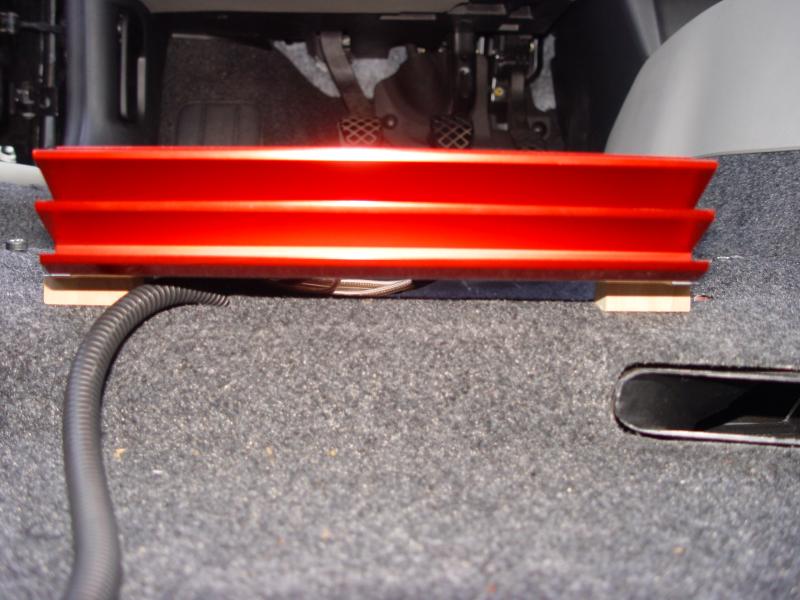

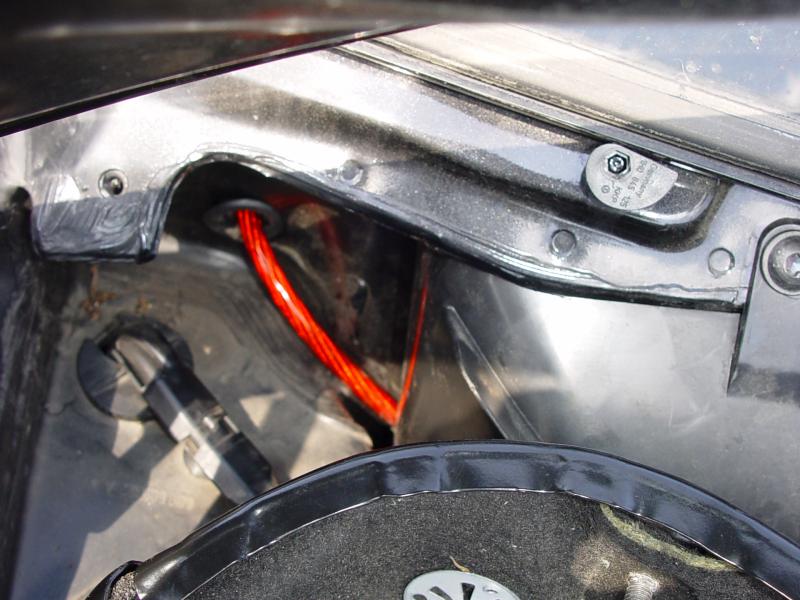

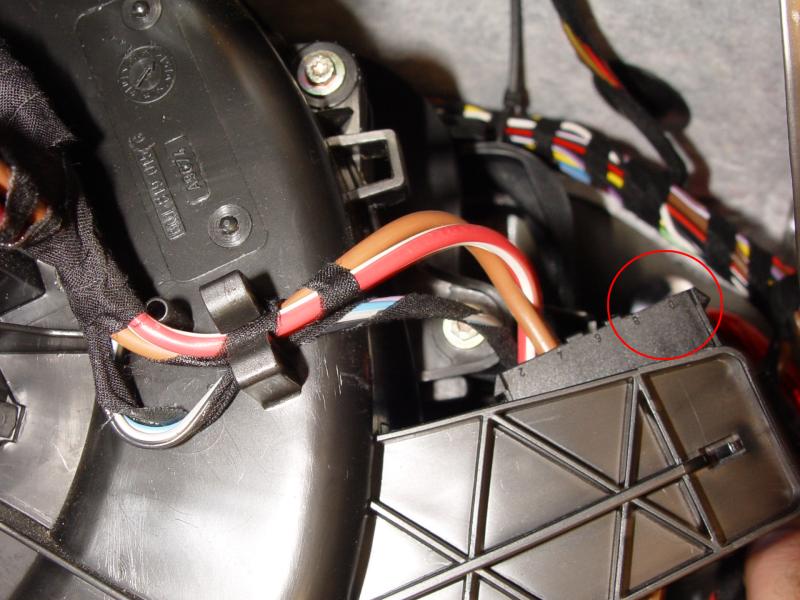

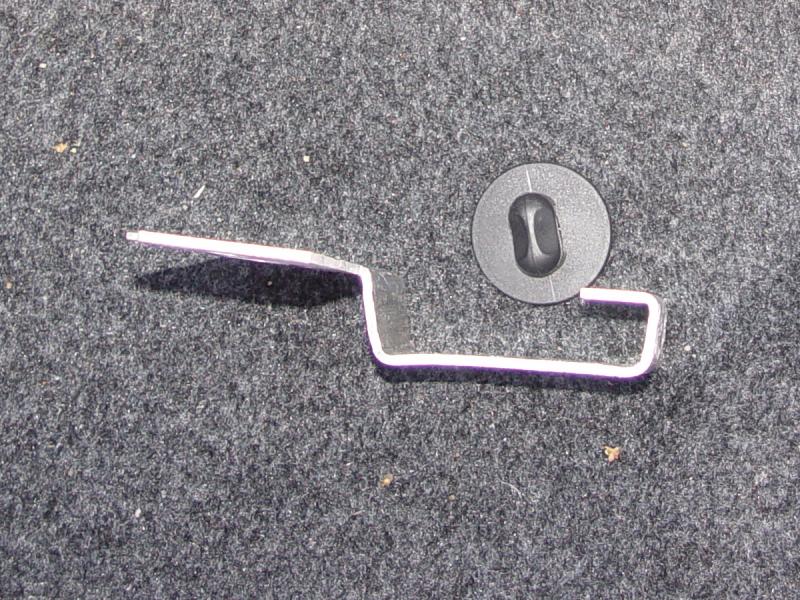

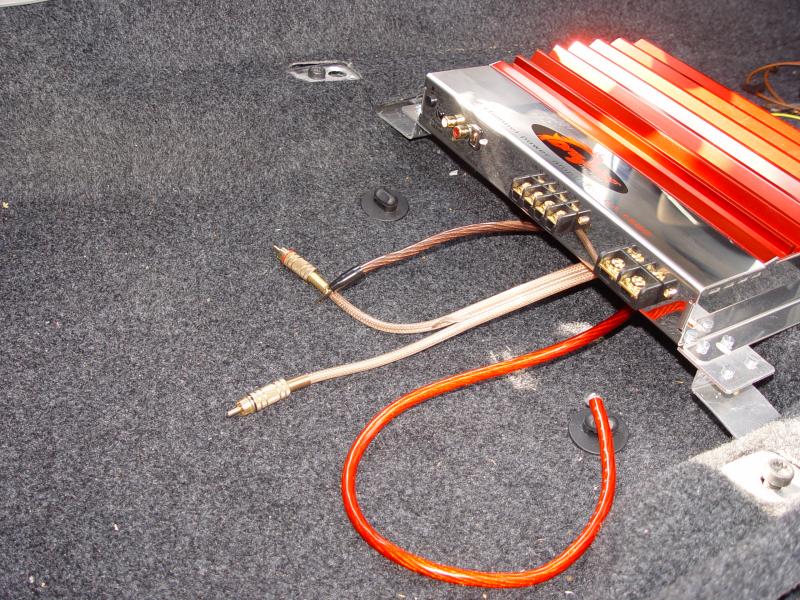

	Man kann das Stromkabel für einen Verstärker am besten durch die Tülle auf der Beifahrerseite in den Innenraum be- kommen. Das Kabel kommt dann oben rechts vom Lüfter- motor rein. Für die Verlegung gibt es zwei Varianten, entweder vor der Spritzwand oder dahinter im Wasserkasten. Die Bilder zeigen die Verlegung im Wasserkasten und die Absicherung im originalen Sicherungskasten auf der Batterie. Passende Sicherungen siehe hier.

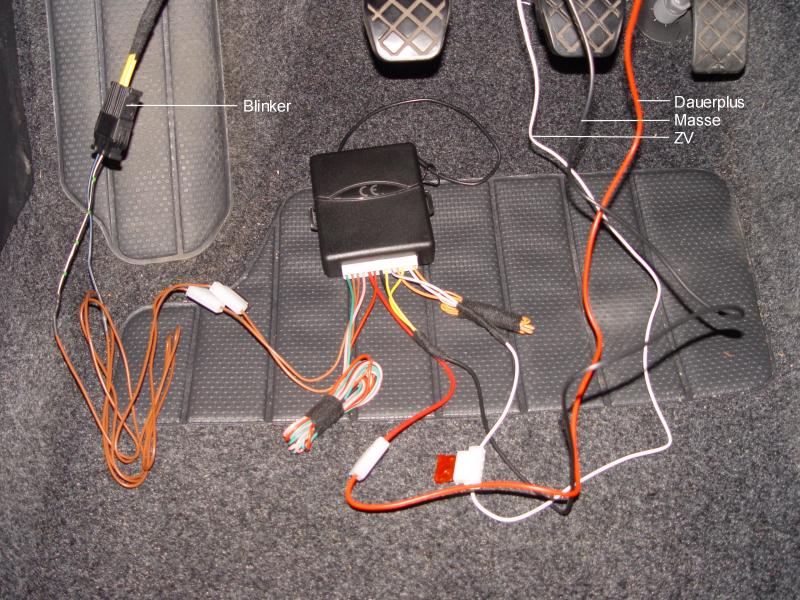

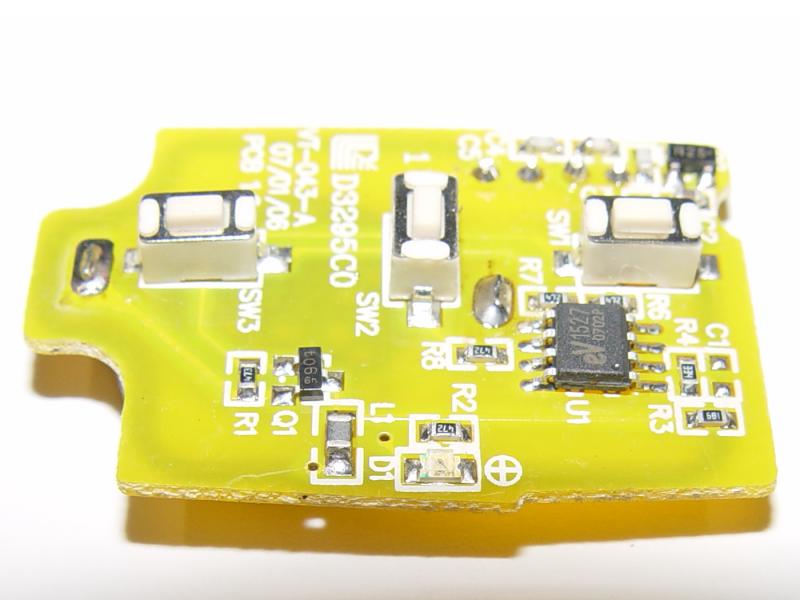

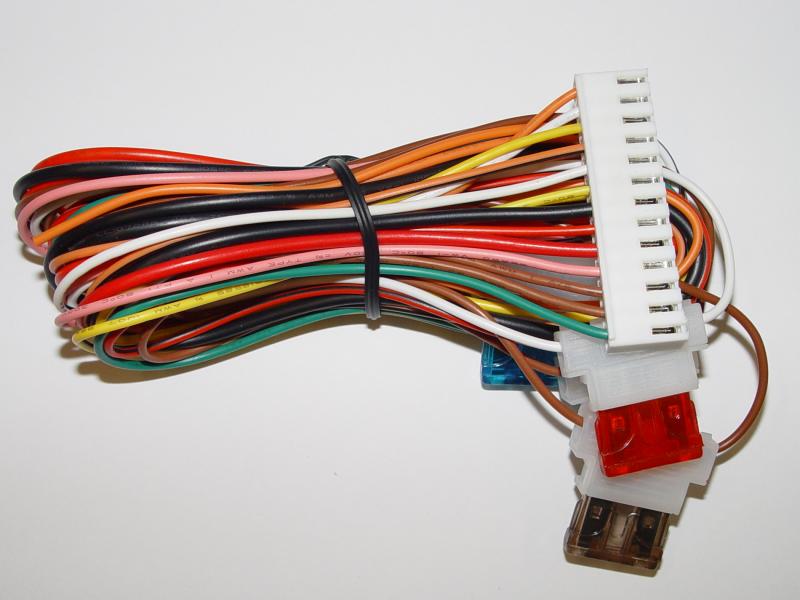

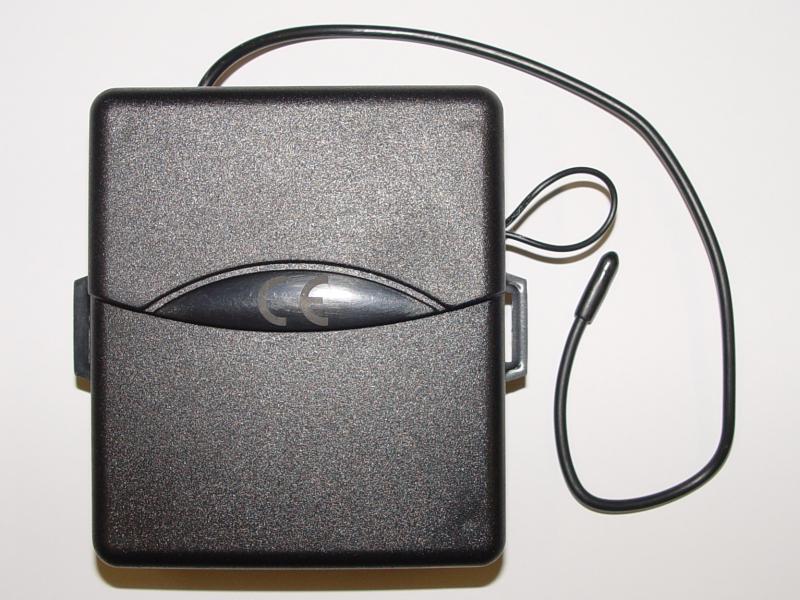

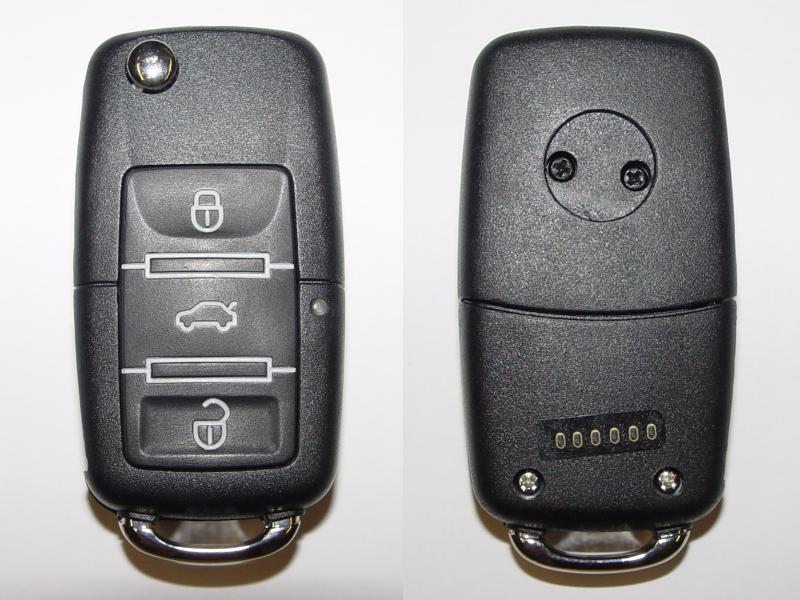

Funkfernbedienung Inca Pro V60

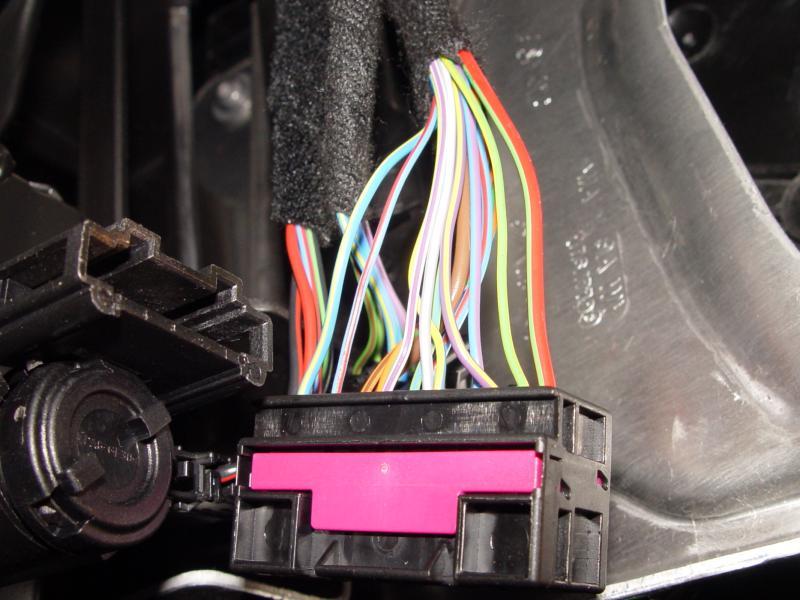

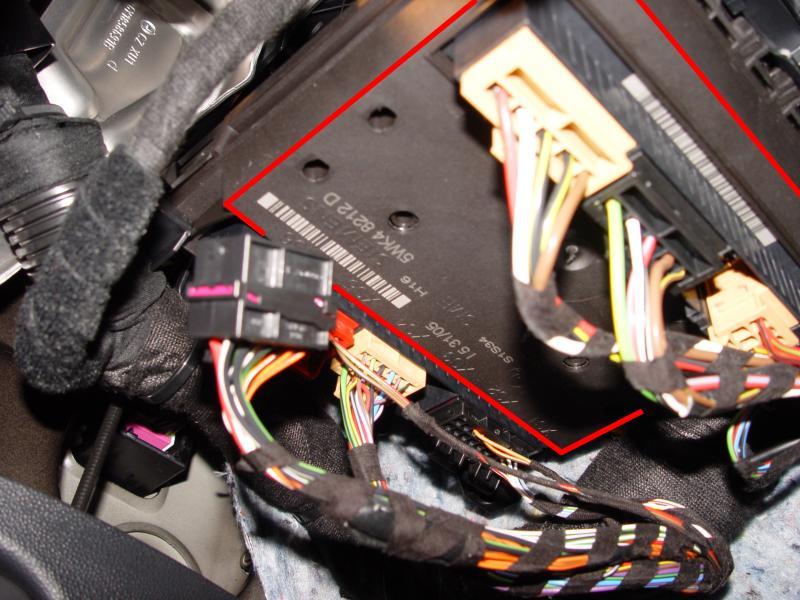

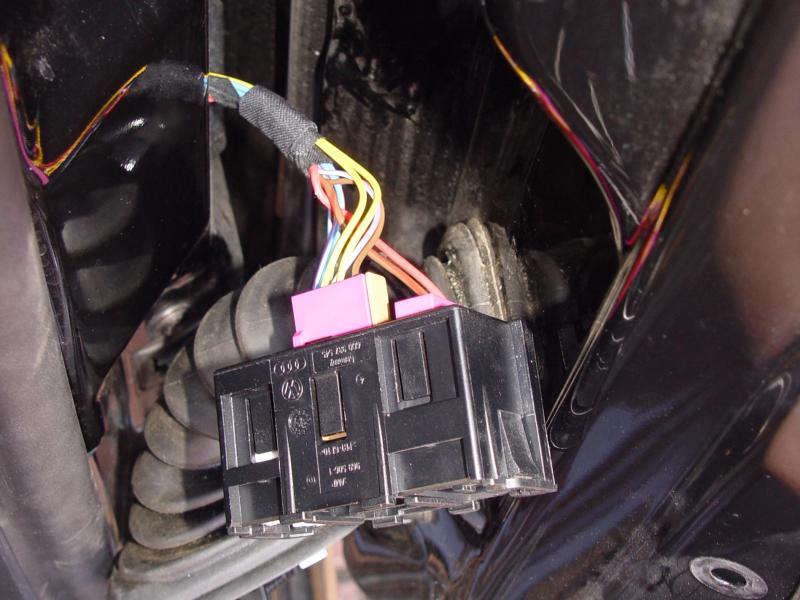

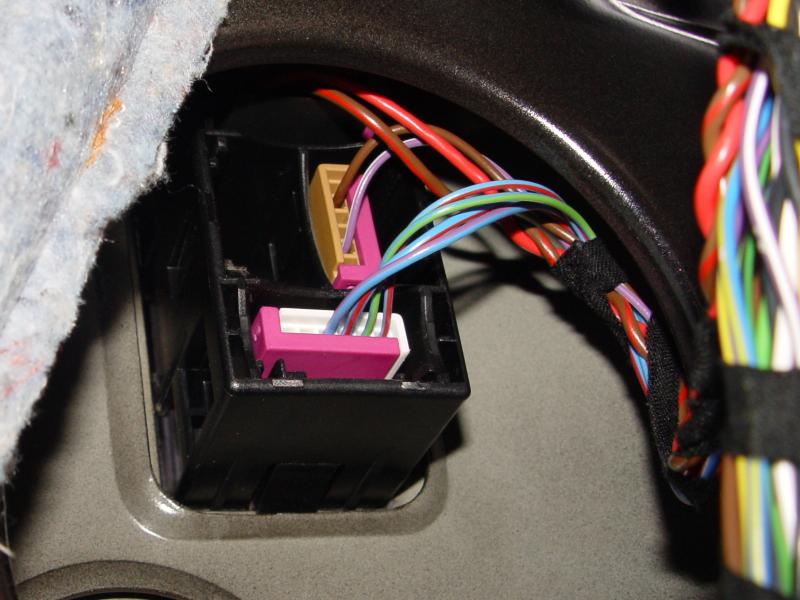

				Entgegen der Anleitung, habe ich mich dafür Entschieden die Kabel direkt am Komfortsteuergerät an- zuschließen statt in der Tür. Das KSG befindet sich rechts von der Lenksäule.

		Für die Grundfunktion der Funkfernbedienung reichen 3 Leitungen. Dauerplus an Pin 23 rot/grün, Masse an Pin 17 braun und Pin 5 grün/blau. Die entsprechenden Kabel habe ich angeschlitzt und dann die Kabel der FFB angelötet und hinterher wieder isoliert. Jetzt kann man die Funktion der FFB testen. Weiter geht es mit den Blinkerleitungen, diese sind am Bordnetzsteuergerät zu finden welches sich über der Pedalerie links befindet.

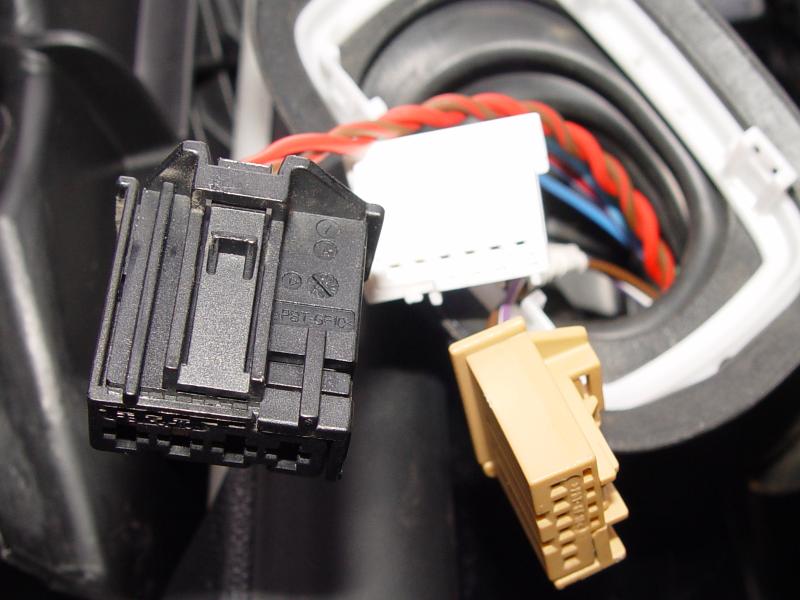

				Hier braucht man vom 16 poligen schwarzen Stecker die Pins 14 schwarz/grün und 16 schwarz/weiß. Die Leitungen die zu der Koffer- raumtaste gehören habe ich nicht angeschlossen. Wer es machen möchte muss an den roten Stecker Pin 5 grün/rot gehen. Alle Leitungen habe ich dann noch mit Gewebeband umwickelt. Das Steuergerät der FFB kann man mit Kabelbindern am Relais- träger festmachen wenn dort nicht zu viele Relais sind.

Beleuchtungsumbau

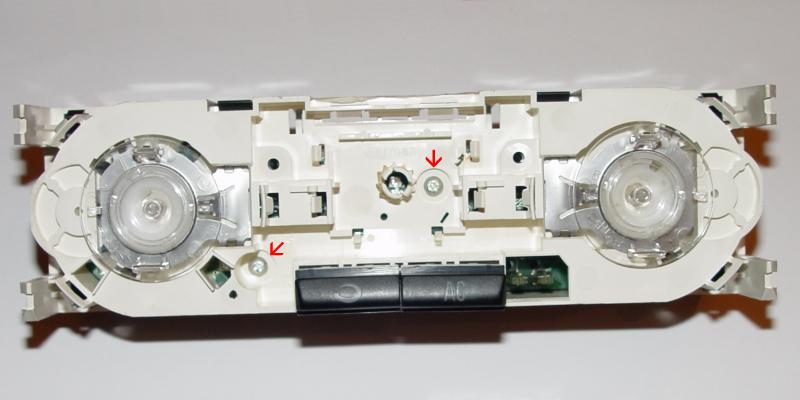

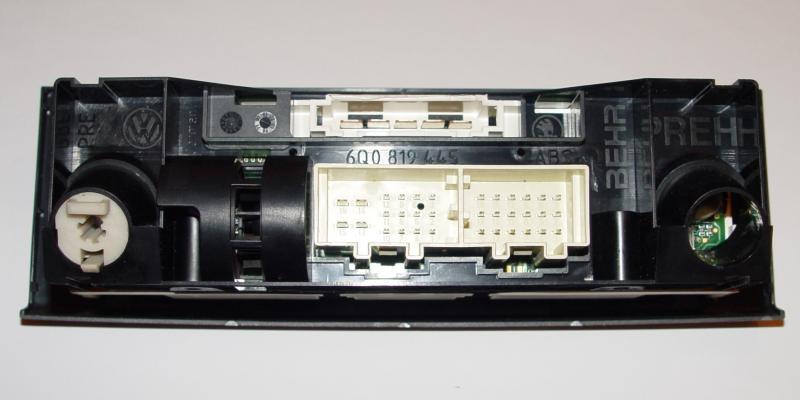

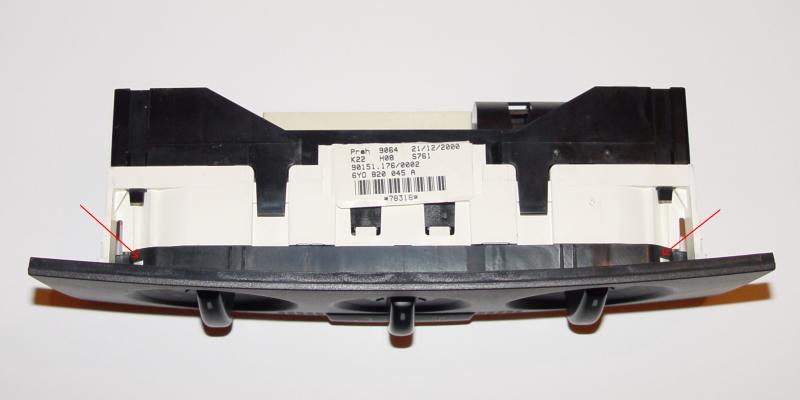

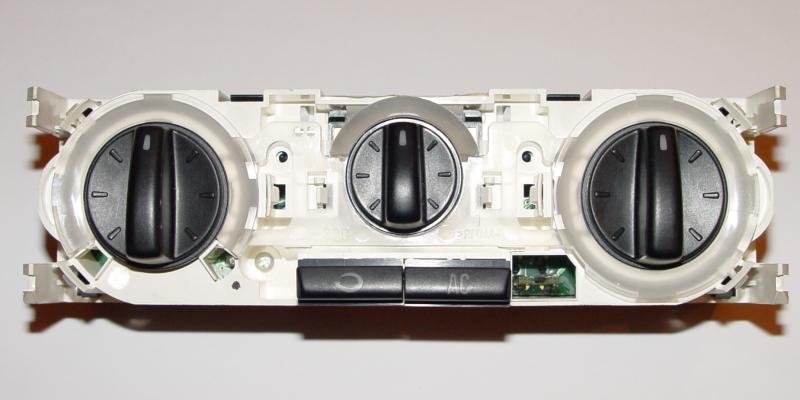

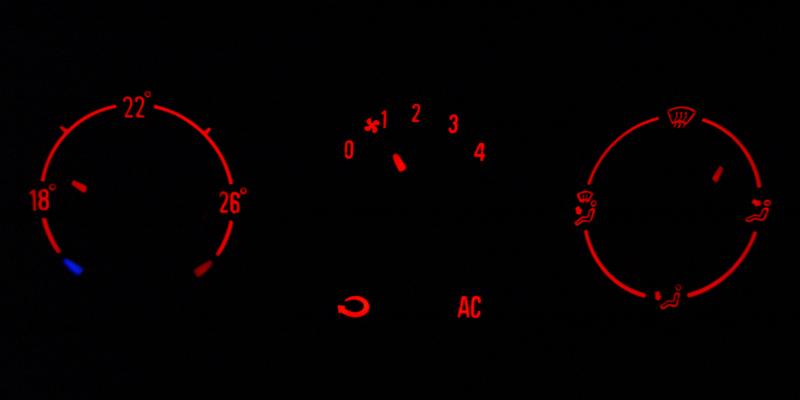

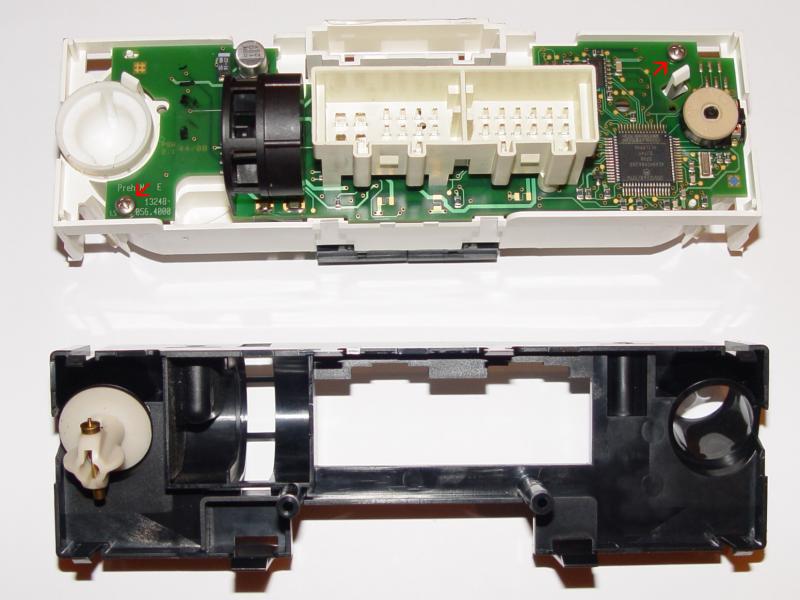

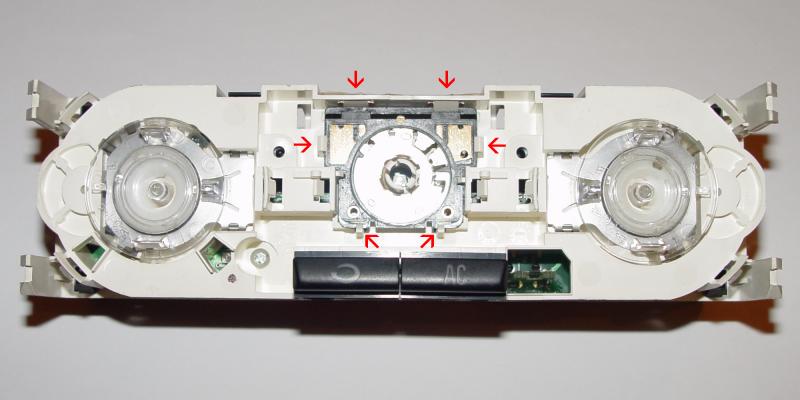

Schalterbeleuchtung, Tachobeleuchtung, Radiobeleuchtung, Klimabedienteil



	Alle LEDs wurde gegen OSRAM LS-T676-Q getauscht (Bauform PLCC2). Auch die 3mm LEDs in den Schalter bekamen diese SMD-LEDs.


		je Ecke ein Clip lösen


Knöpfe/Lichtleiter abziehen	Kontakteinheit ausclipsen	2 Schrauben lösen

	Das schwarze hintere Plastikteil ausclipsen und die 2 Schrauben der Platine lösen.	Für die Beleuchtung sind nur 5 LEDs zuständig.

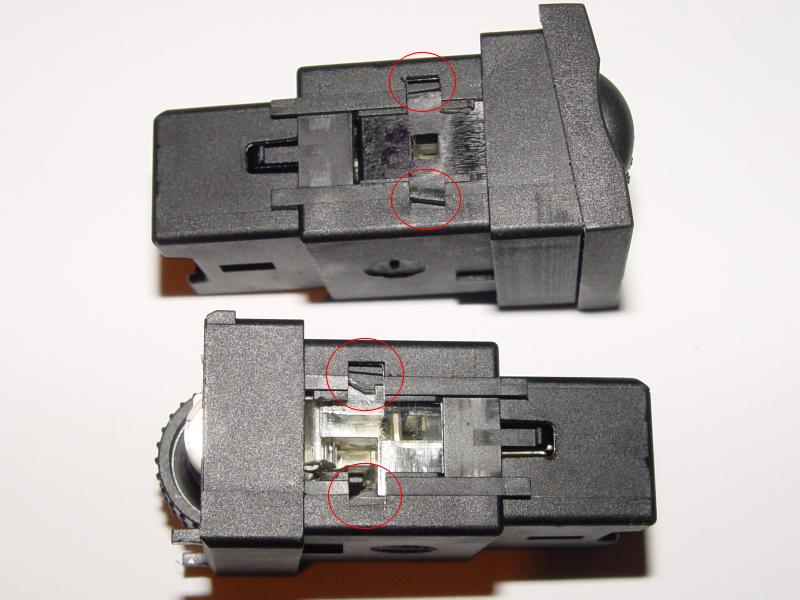

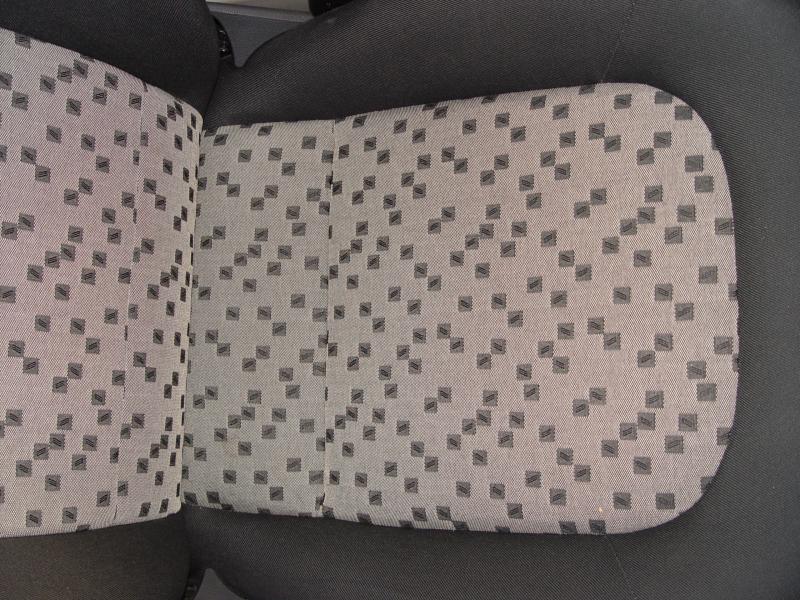

Sitzheizungsschalter und Nachrüstung von Sitzheizungsmatten


6Y0 963 563 A JDY		6Y0 963 564 A JDY




6Q0 972 773 F		6Q0 972 773 E

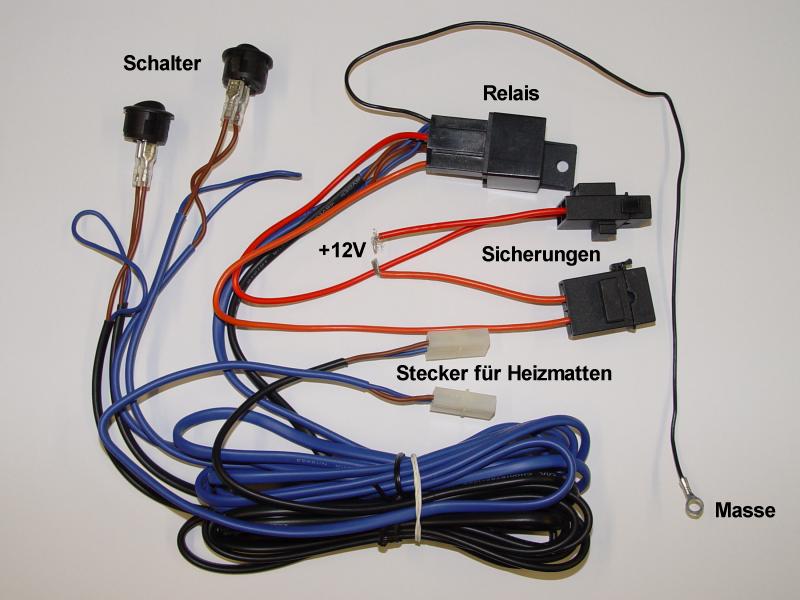

Waeco SH45

Teilenummer	Bezeichnung	Euro
6Y0 963 563 A JDY	Sitzheizungsregler, links	31,06
6Y0 963 564 A JDY	Sitzheizungsregler, rechts	31,06
6Q0 972 773 F	passender Stecker für 6Y0 963 563 A JDY	0,88

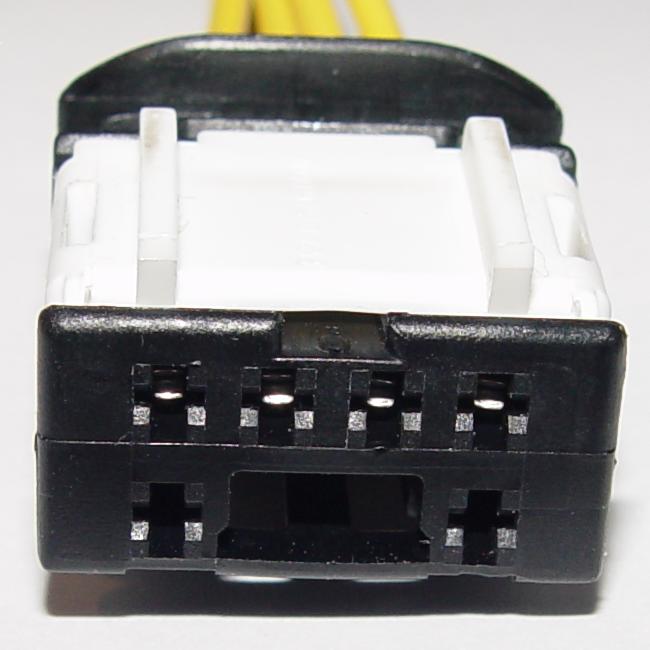

6Q0 972 773 E	passender Stecker für 6Y0 963 564 A JDY	0,88
000 979 131	passende Einzelleitung für Stecker (4x)	1,49
Magic Heat SH45	Sitzheizungsmatten von Waeco	50,00

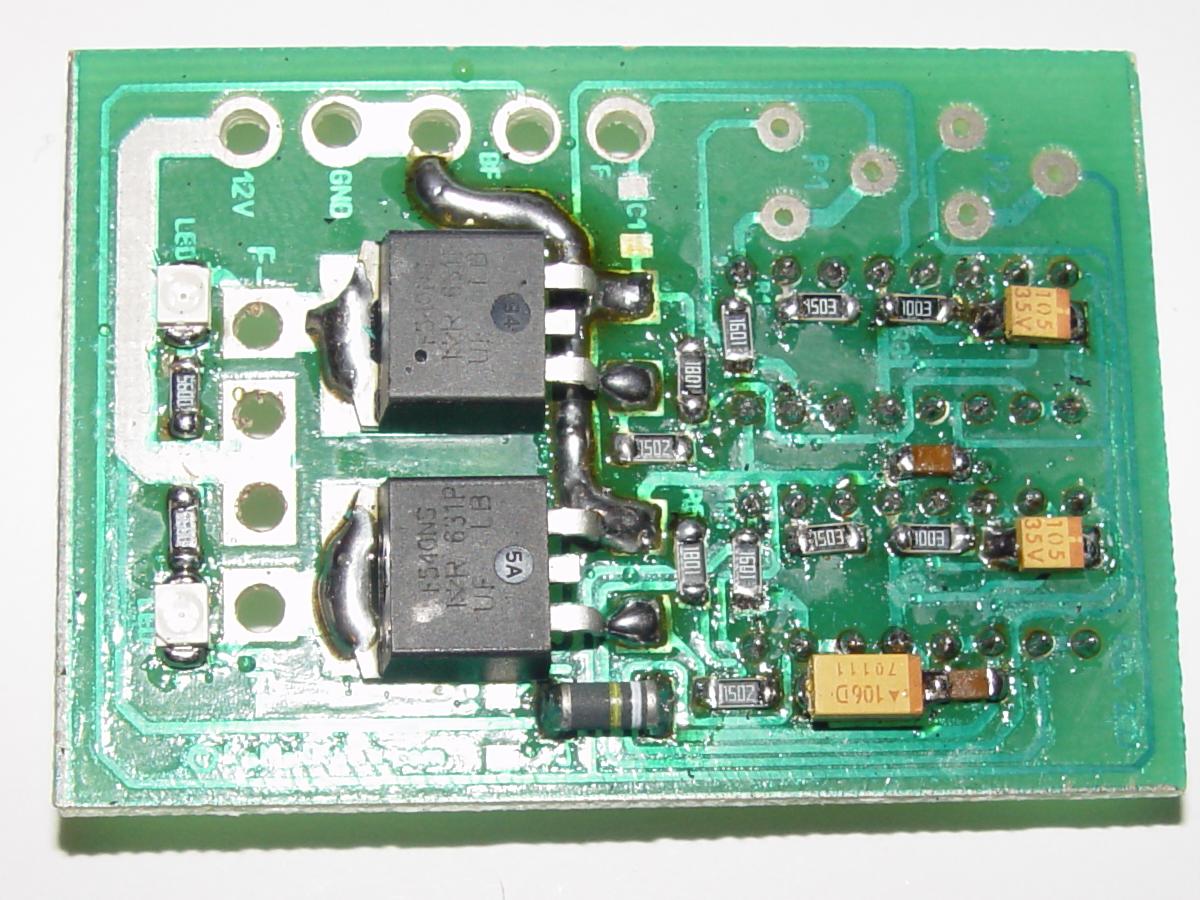

keine	Steuergerät von KaMpfKeKs	ca. 25,00

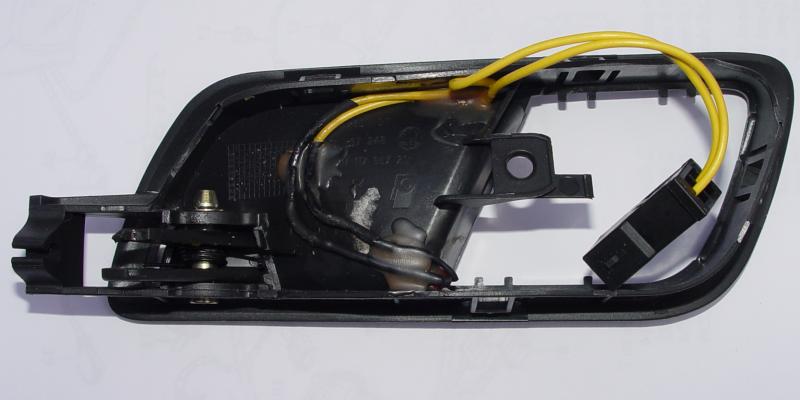

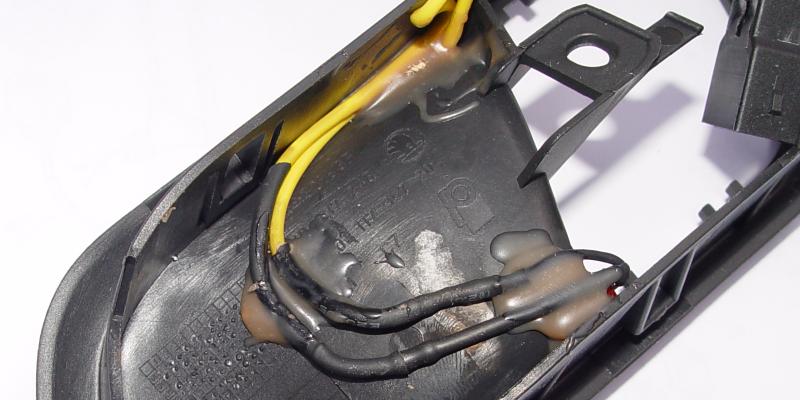

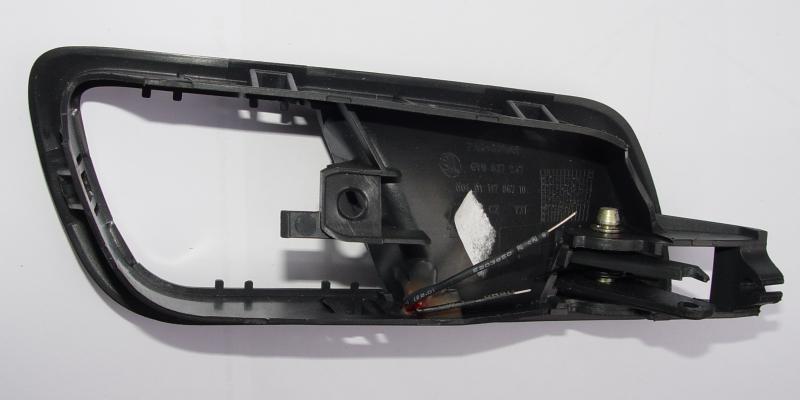

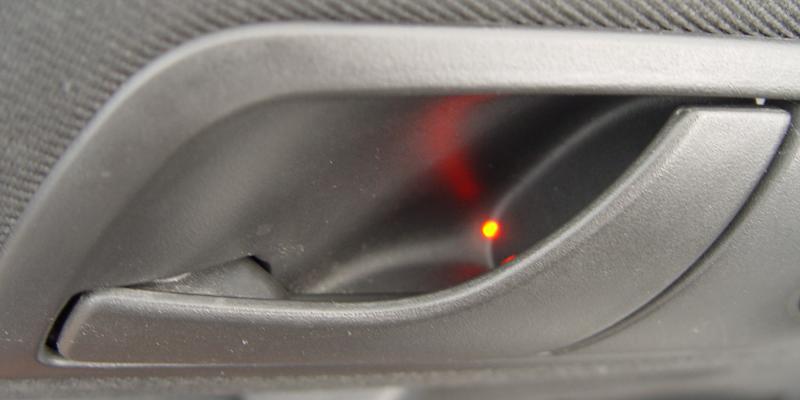

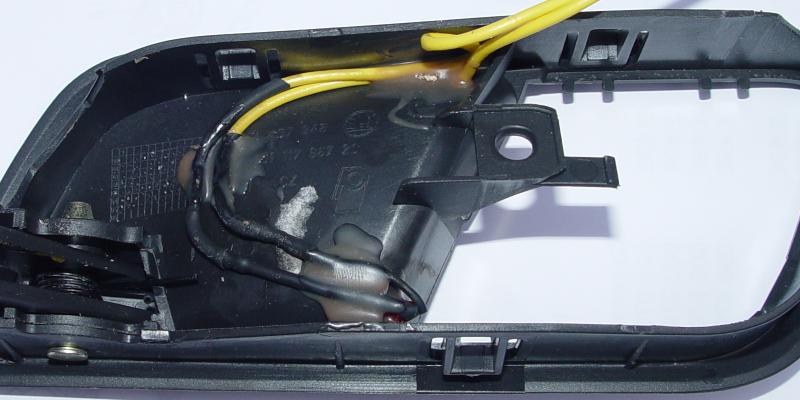

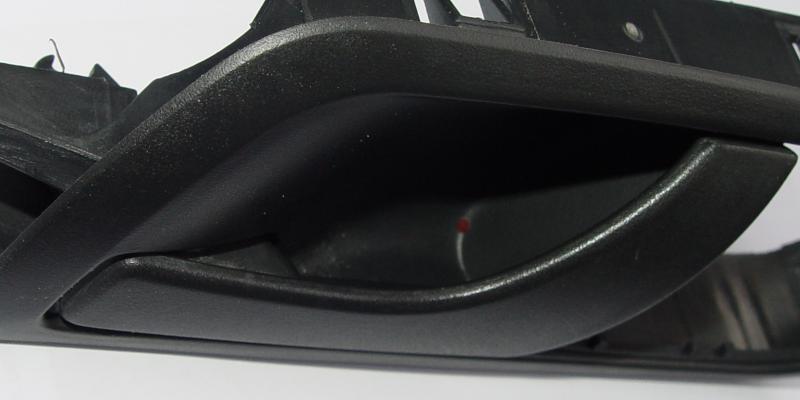

Türöffner Griffmuldenbeleuchtung

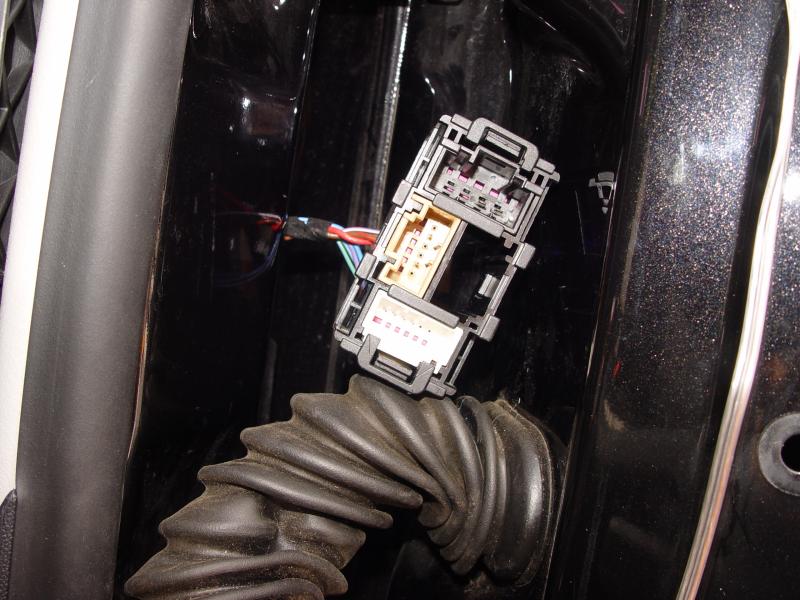

		Teile und Einbau siehe hier. Passende Steckverbindungen hier.

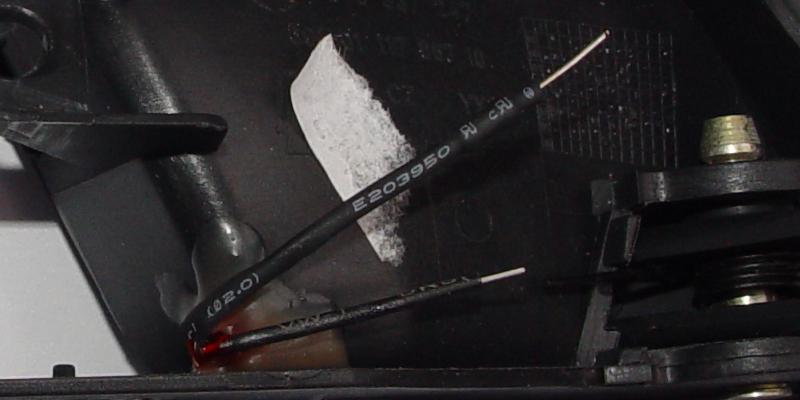

Für die Griffmuldenbeleuchtung und auch für die Türwarnleuchten (siehe weiter unten) sind im Kabelbaum keine Leitungen für vorgesehen, daher muss man diese nachrüsten. Die passende Einzelleitung für den Türkabelbaum ist die 000 979 009 und für den Fahrzeugkabelbaum die 00 979 012. Eigentlich braucht man nur eine Leitung ziehen, denn die Masseverbindung kann man vom Türschloss abzweigen (braunes Kabel). Die ins fahrzeuginnere geführte Plusleitung der LEDs klemmt man an die blau/graue Leitung des Lichtdimmers an. Man kann auch an den Schalter für Heckscheibenheizung gehen. Für die Türwarnleuchten muss man allerdings 2 Leitungen ziehen. Das liegt daran das die Leuchten Dauerplus und Schaltmasse bekommen. Die Warnleuchten werden parallel zur der Innenleuchte angeklemmt. Plus = rot/schwarz, Masse = braun/gelb.

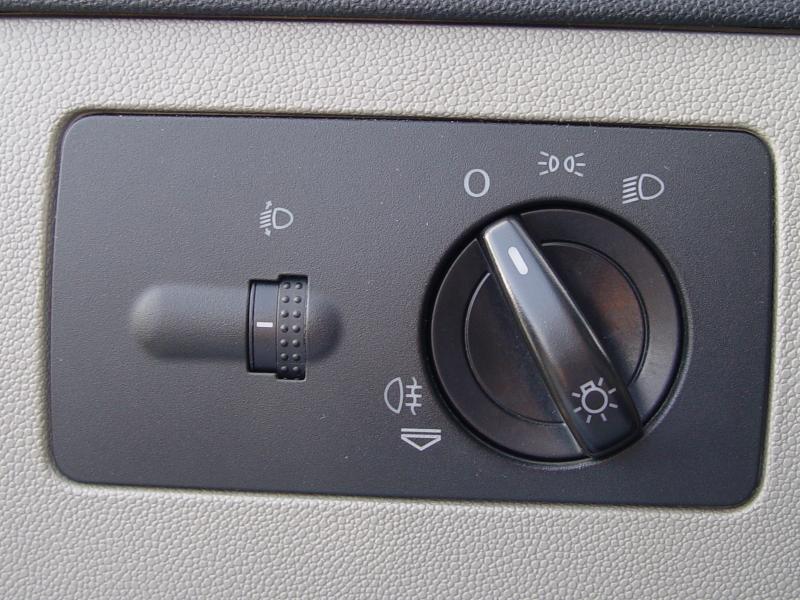

Lichtschalter mit Dimm-Funktion und Nebelscheinwerfer

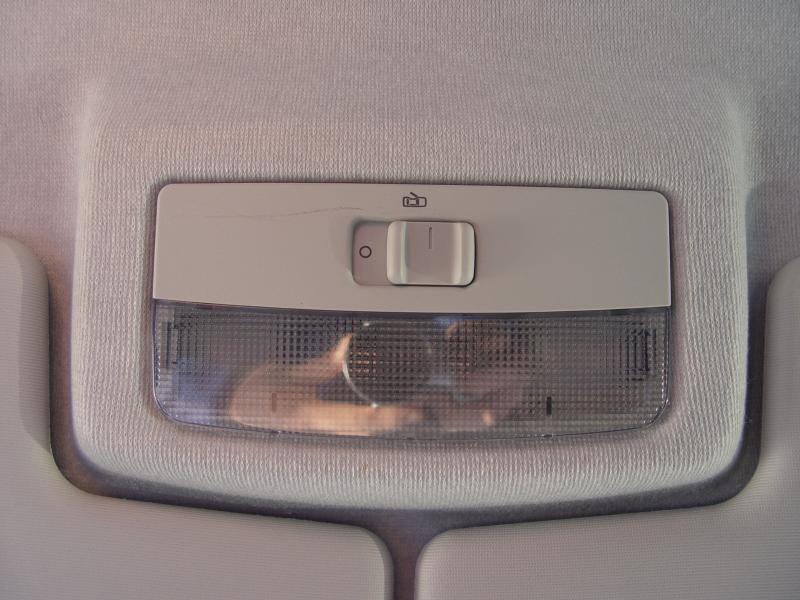

Innenleuchte / Leseleuchten

unterste Serienausstattung	Innenleuchte mit Leseleuchten		Umbau
			Fenster abziehen und die Schrauben dahinter heraus drehen. Leuchte abstecken, neue Leuchte anstecken und wieder fest schrauben.
1Z0 947 105 Y20		3B0 947 105 C Y20

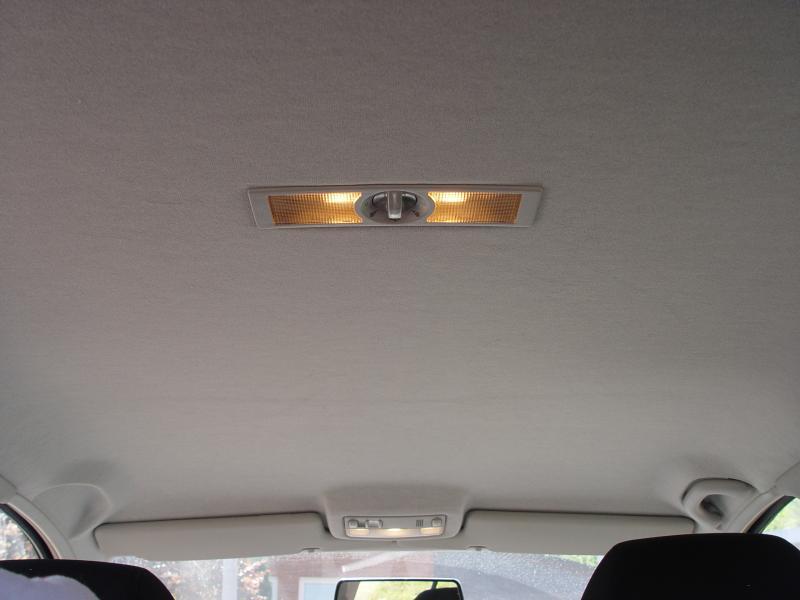

Fondleuchte vom VW Polo 9N nachrüsten

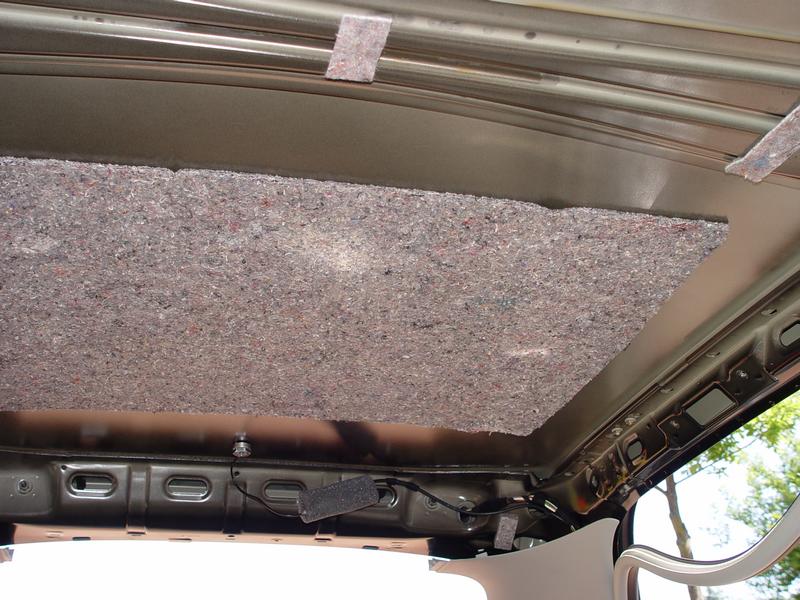

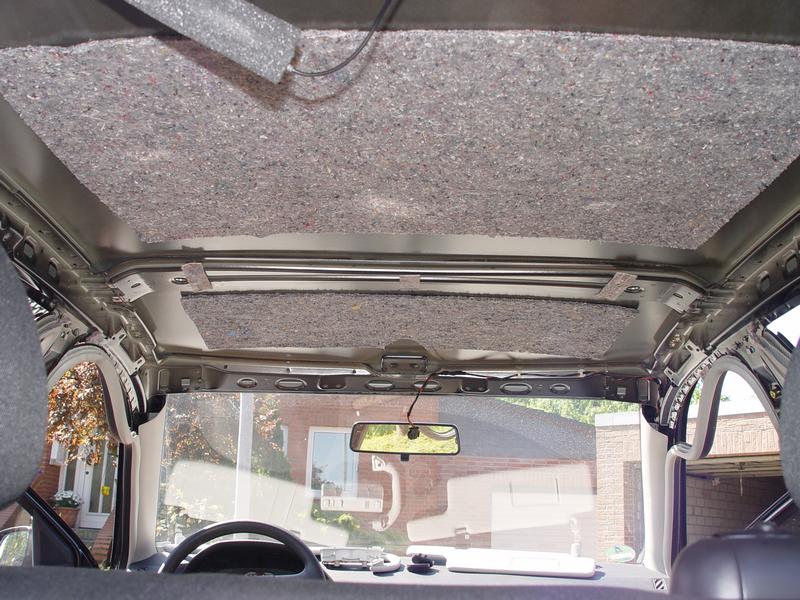

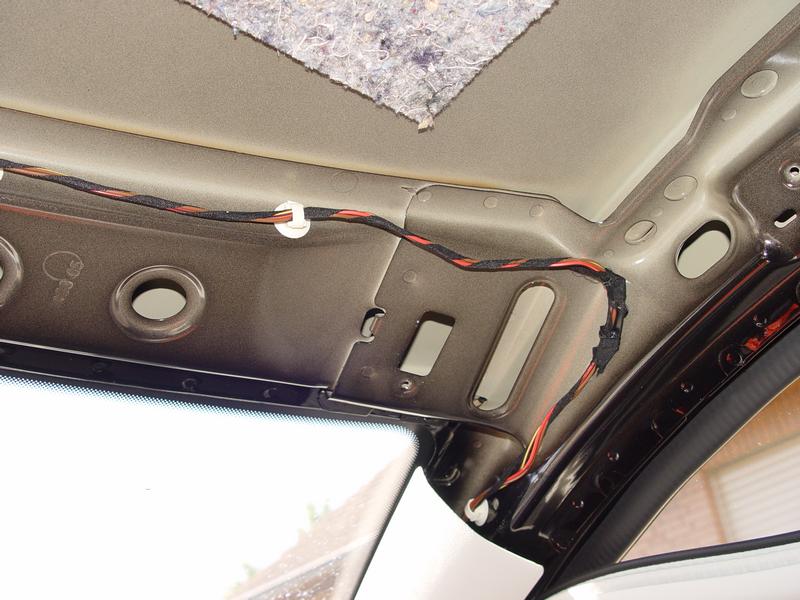

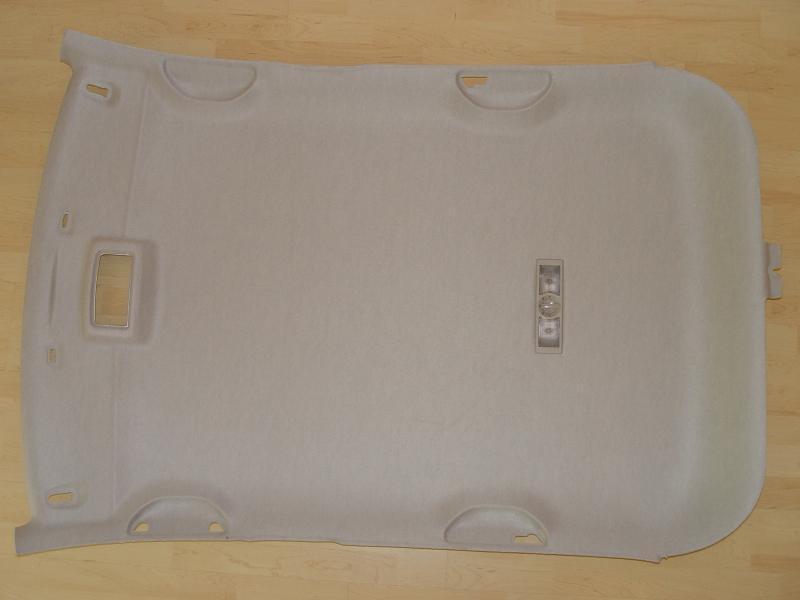

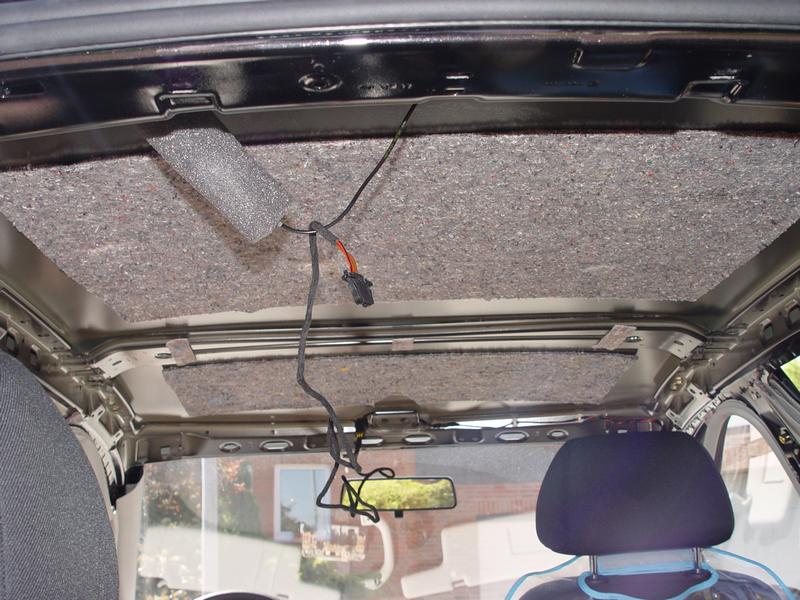

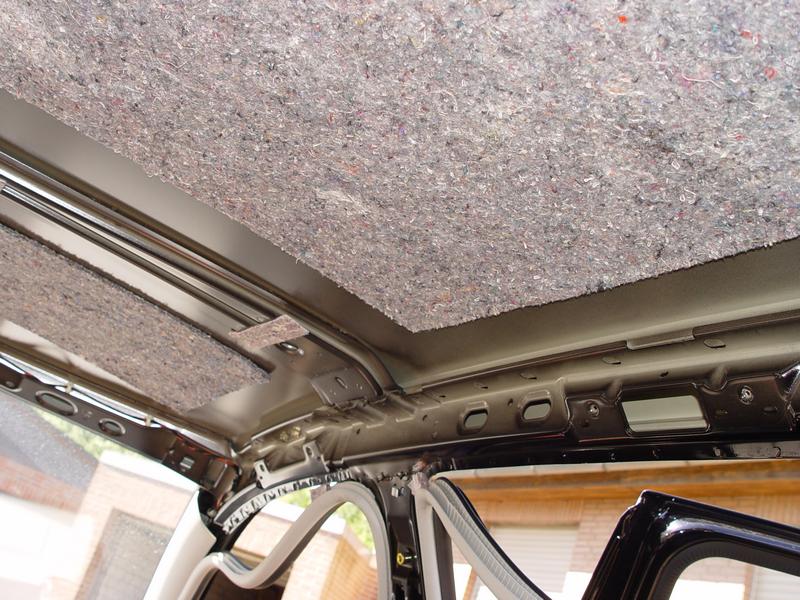

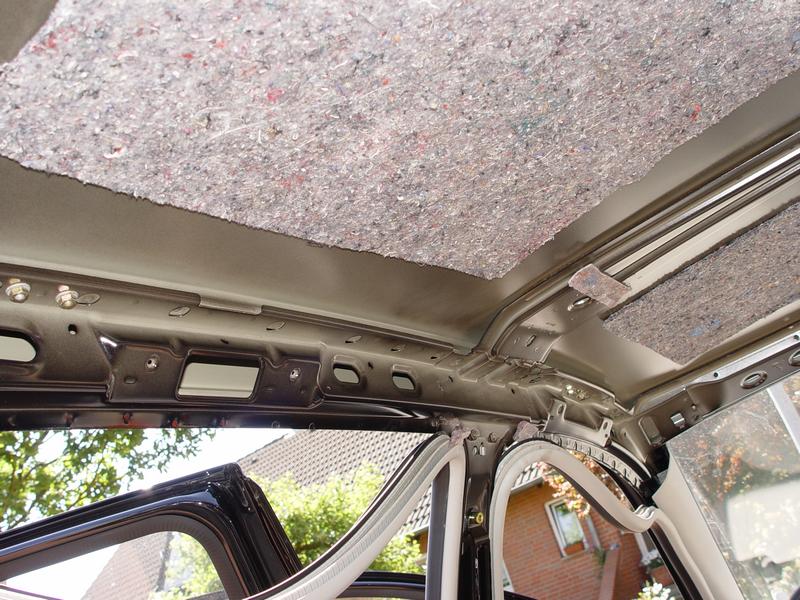

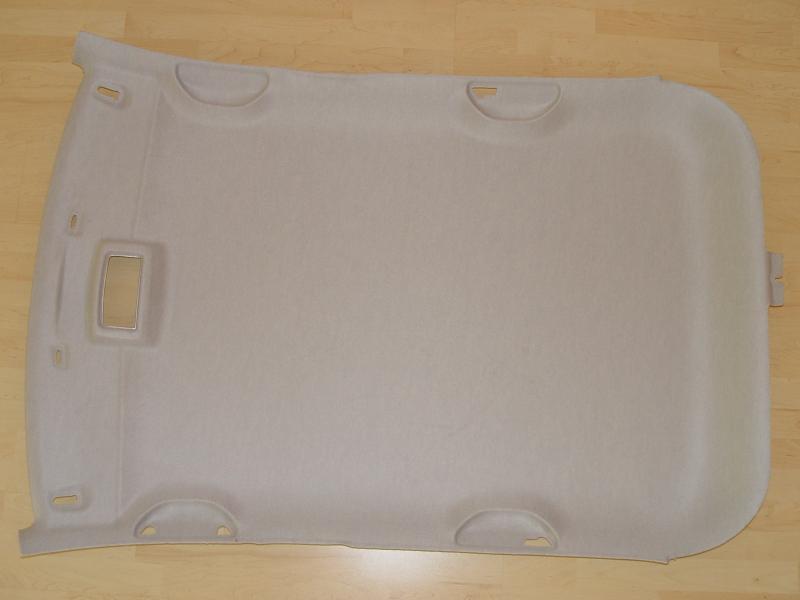

Fondleseleuchte	Für den Einbau dieser Leuchte muss man leider den Himmel ausbauen, da die Leuchte von hinten fixiert wird. Zuerst muss man alle Sonnenblenden, Haltegriffe, Mantelhaken und Gurt- führungen abschrauben, dazu noch die Innenleuchte. Als nächsten die Verkleidung zwischen den beiden C-Säulen oben senkrecht nach unten abziehen. Die Verkleidungen der C-Säulen oben lösen und die oberen Verkleidungen der B-Säulen abziehen. Hinten in der Himmelmitte die Plastikniete rausziehen und dann alle Türdichtungen im Himmelbereich abziehen. Jetzt kann der Himmel nach hinter herausgezogen werden.

6Q0 947 291 A Y20

Verstärkung	Distanzstück	passender Stecker	passende Einzelleitung

6Q0 867 599 G	6Q0 867 596 H	1T0 972 703	000 979 131 (2x)

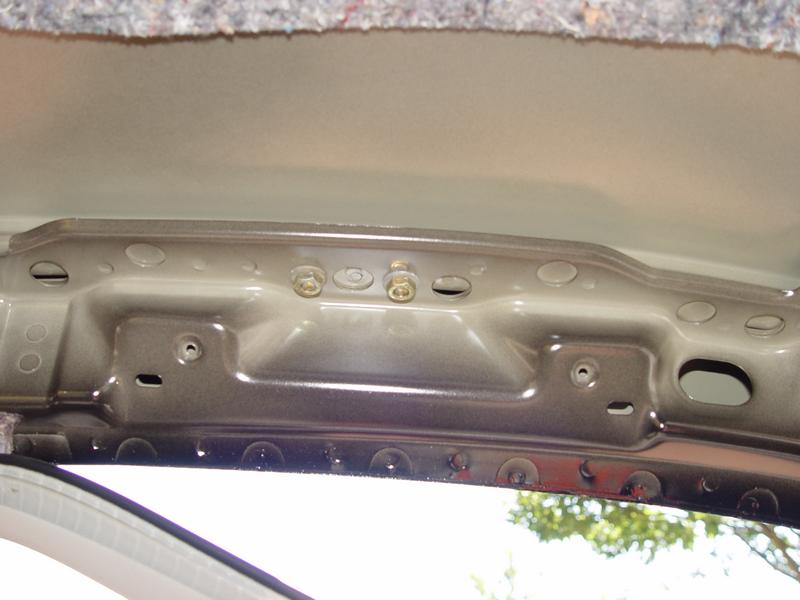

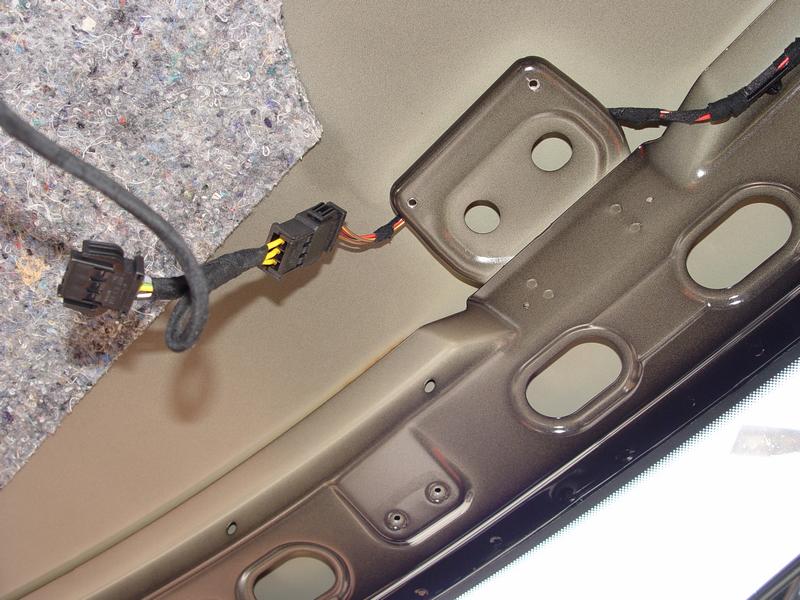

	Für den Einbauort der Leuchte hat man einen ziemlich großen Spielraum da das Dach nur eine Querstrebe in der Fahrzeugmitte hat. Ich habe sie so montiert das sie mittig über den Fondsitzen positioniert ist. Auf der Rückseite des Himmels ist die Querstrebe ausgespart. Und von der Mitte der Aussparung zur Mitte der Leuchte sind es 50 cm. Für den Anschluss habe ich ein Y-Kabel gebaut, das vorne zwischen die Innenleuchte und der Zuleitung gesteckt wird. Pin 1 an Pin 2, Pin 2 an Pin 2 und Pin 3 an Pin 3. Dazu bräuchte man aber noch: 1x 893 971 633, 1x 893 971 993, 2x 000 979 133 und 2x 000 979 103. Wenn man die Lampe parallel auf die alte klemmt kann man das aber weglassen.

Teilenummer	Bezeichnung	Euro
6Q0 947 291 A Y20	Fondleseleuchte, perlgrau	15,47
6Q0 947 291 A 71N	Fondleseleuchte, anthrazit	15,47
6Q0 867 599 G	Verstärkung	4,76
6Q0 867 596 H	Distanzstück	3,39
1T0 972 703	passender Stecker	0,76
000 979 131	passende Einzelleitung für Stecker (2x)	1,49

Teilenummer	zusätzlich für Y-Kabel nötig	Euro
893 971 633	passender Stecker	1,79
000 979 133	passende Einzelleitung für Stecker (2x)	1,49
893 971 993	passender Stecker	0,76
000 979 103	passende Einzelleitung für Stecker (2x)	1,49

Türwarnleuchten

Türwarnleuchten	passender Stecker	passende Einzelleitung	fertig

8D0 947 411	893 971 632	000 979 133	angeklemmt parallel zur Innenleuchte

Teilenummer	zusätzlich für Y-Kabel nötig	Euro
8D0 947 411	Türwarnleuchte (2x)	8,99
893 971 632	passender Stecker (2x)	1,79
000 979 133	passende Einzelleitung für Stecker (2x)	1,49
000 979 009	Einzelleitung (siehe auch hier)	1,49
000 979 012	Einzelleitung (siehe auch hier)	1,49

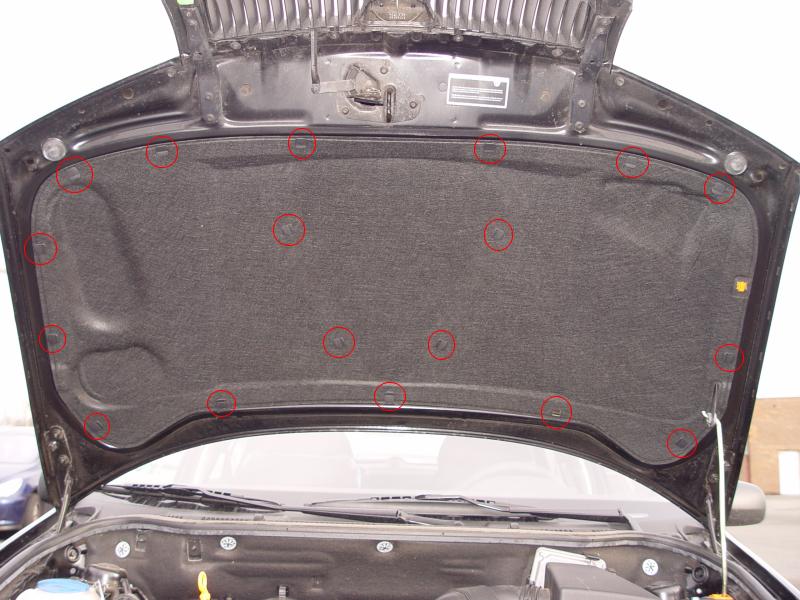

Motorhaubendämmung


Bei der Dämmung sind schon Halteklammern dabei doch leider nicht ausreichend. 18 Clipse werden benötigt, doch es sind nur 17 dabei gewesen. Ob das immer so ist weiß ich nicht.

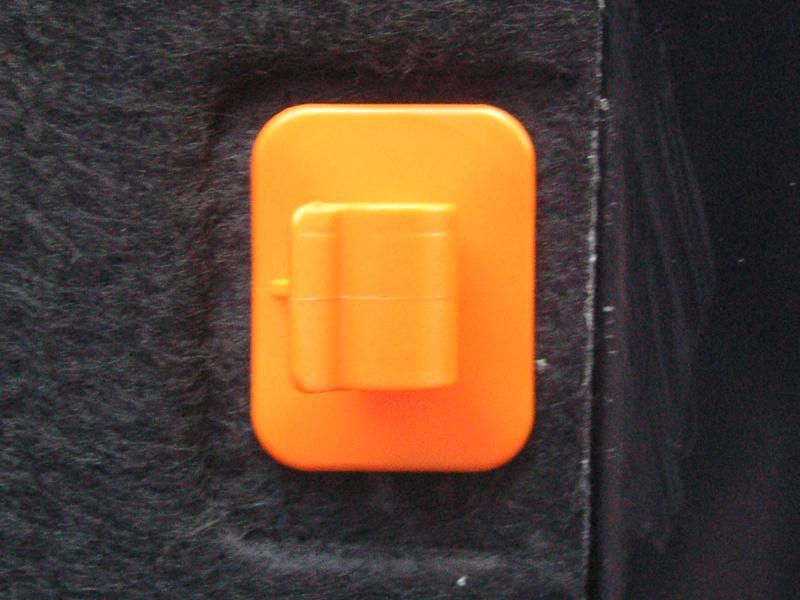

		Für die Klappenstütze braucht man eine neue Halterung damit diese dann auf der Matte sitzt.

Teilenummer	Bezeichnung	Euro
6Y0 863 831 D	Dämmung für Motorhaube	26,72

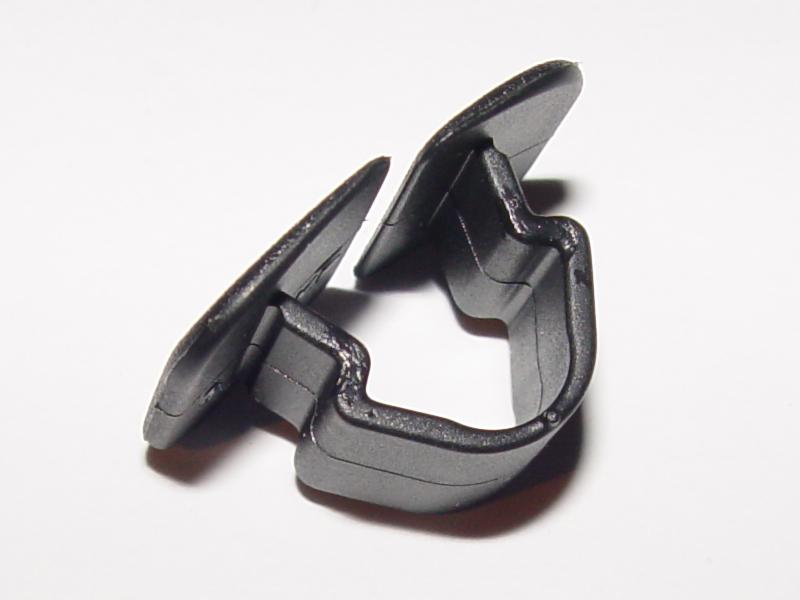

1H5 863 849 A 9B9	Halteklammern für Dämmung (18 Stk.)	0,18

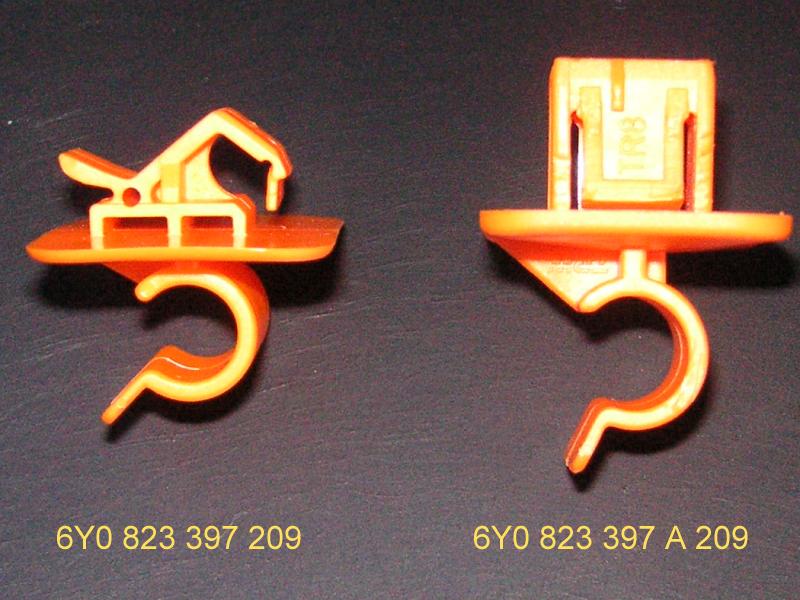

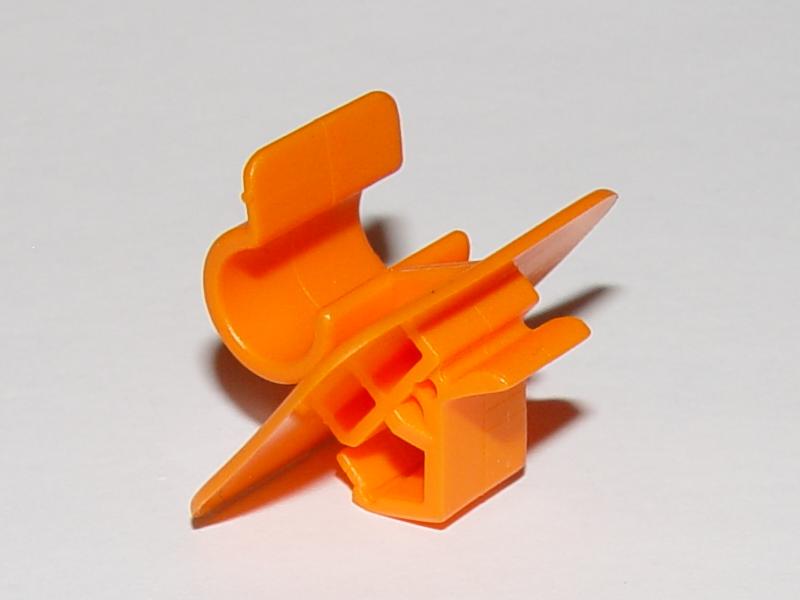

6Y0 823 397 209	Halterung für Klappenstütze, orange	0,85
		30,81

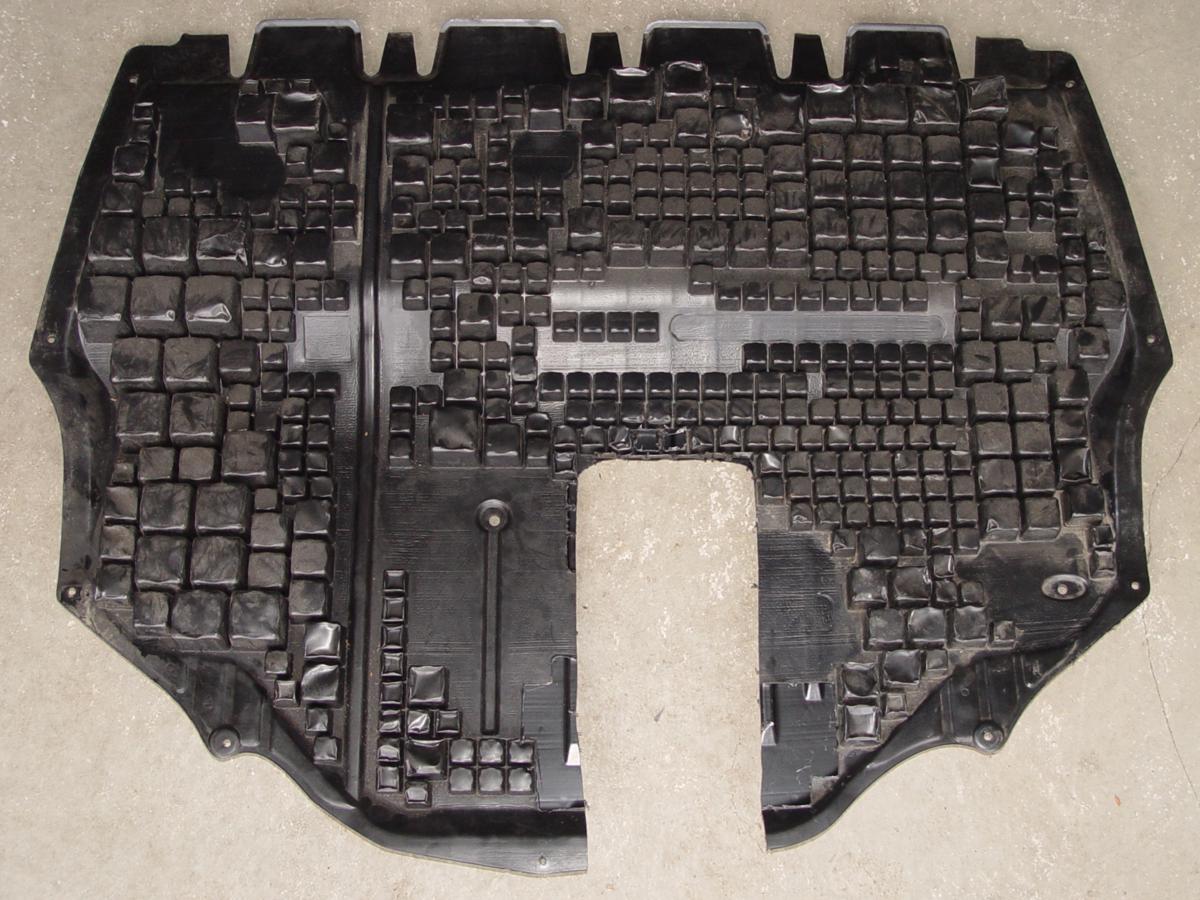

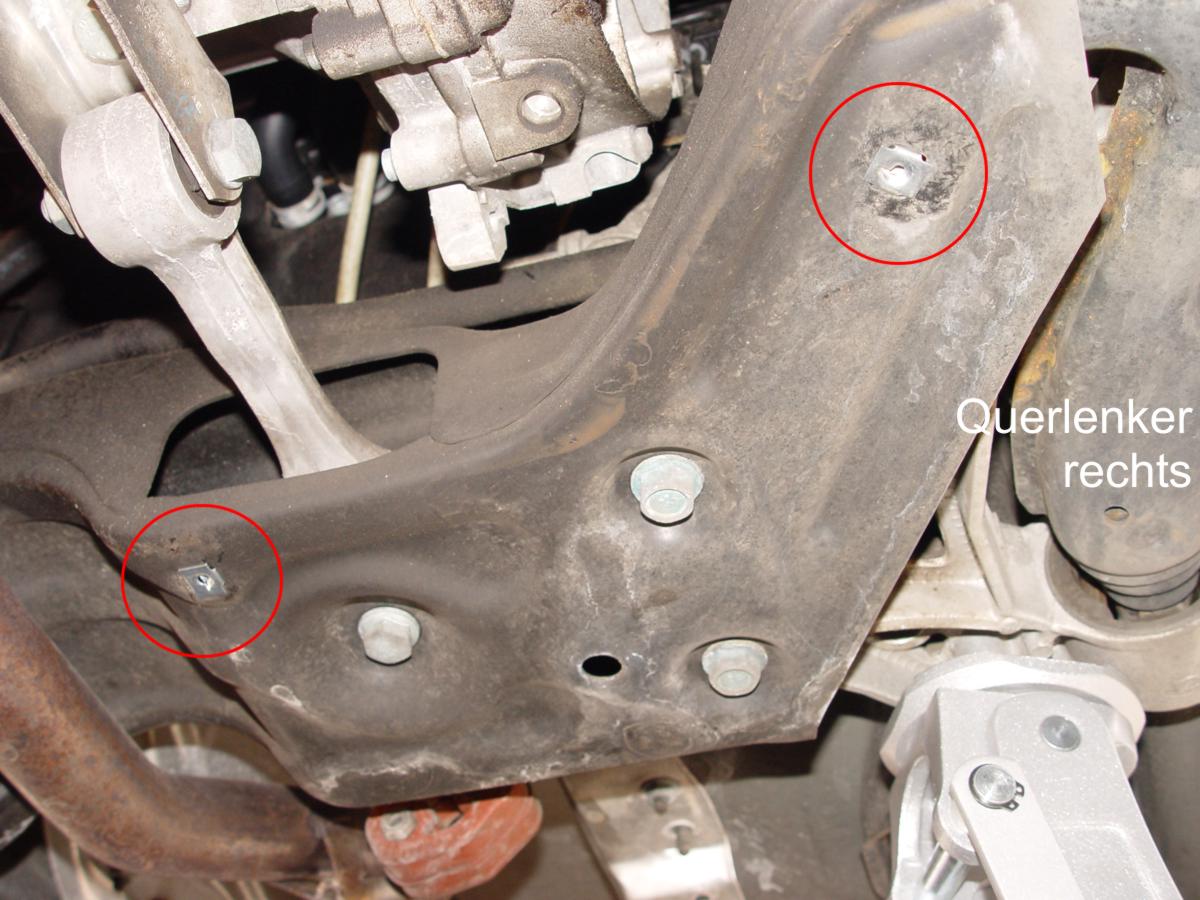

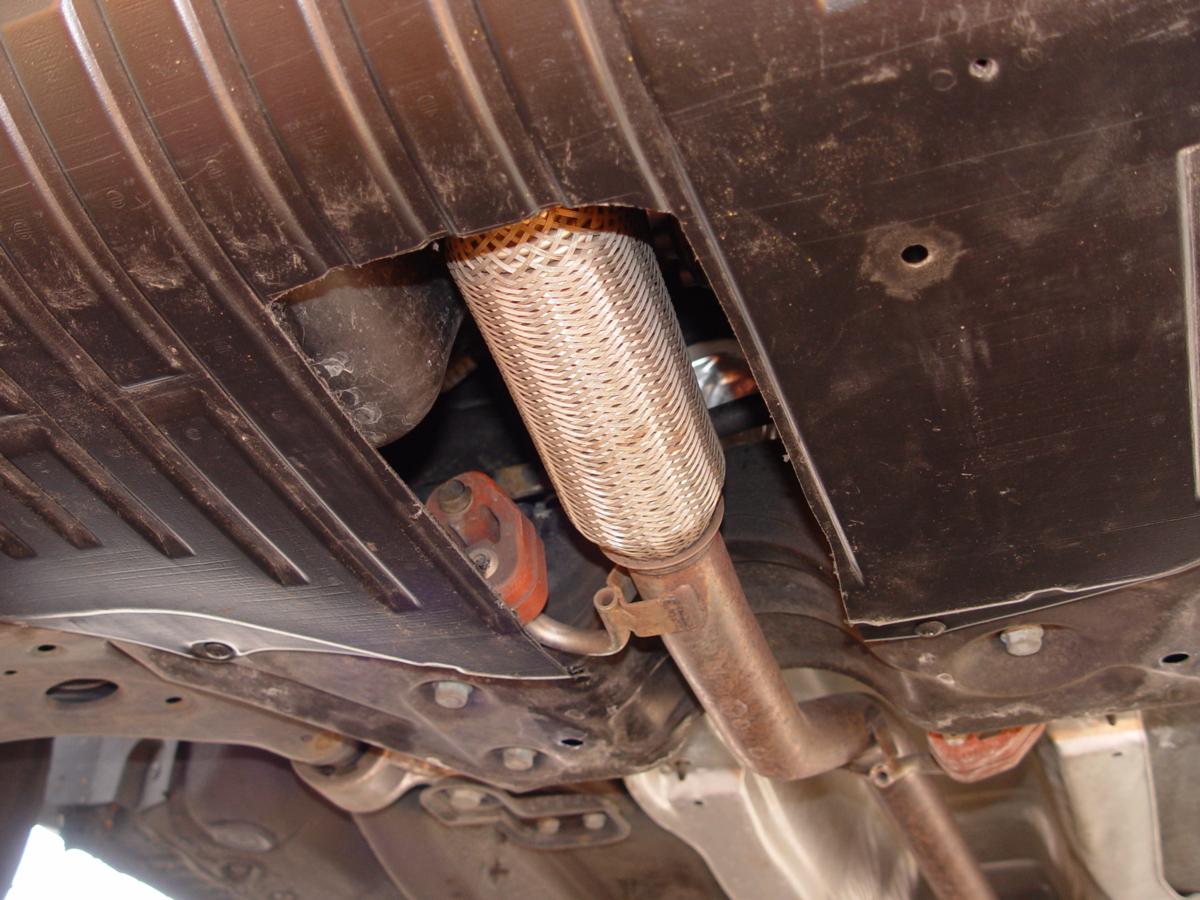

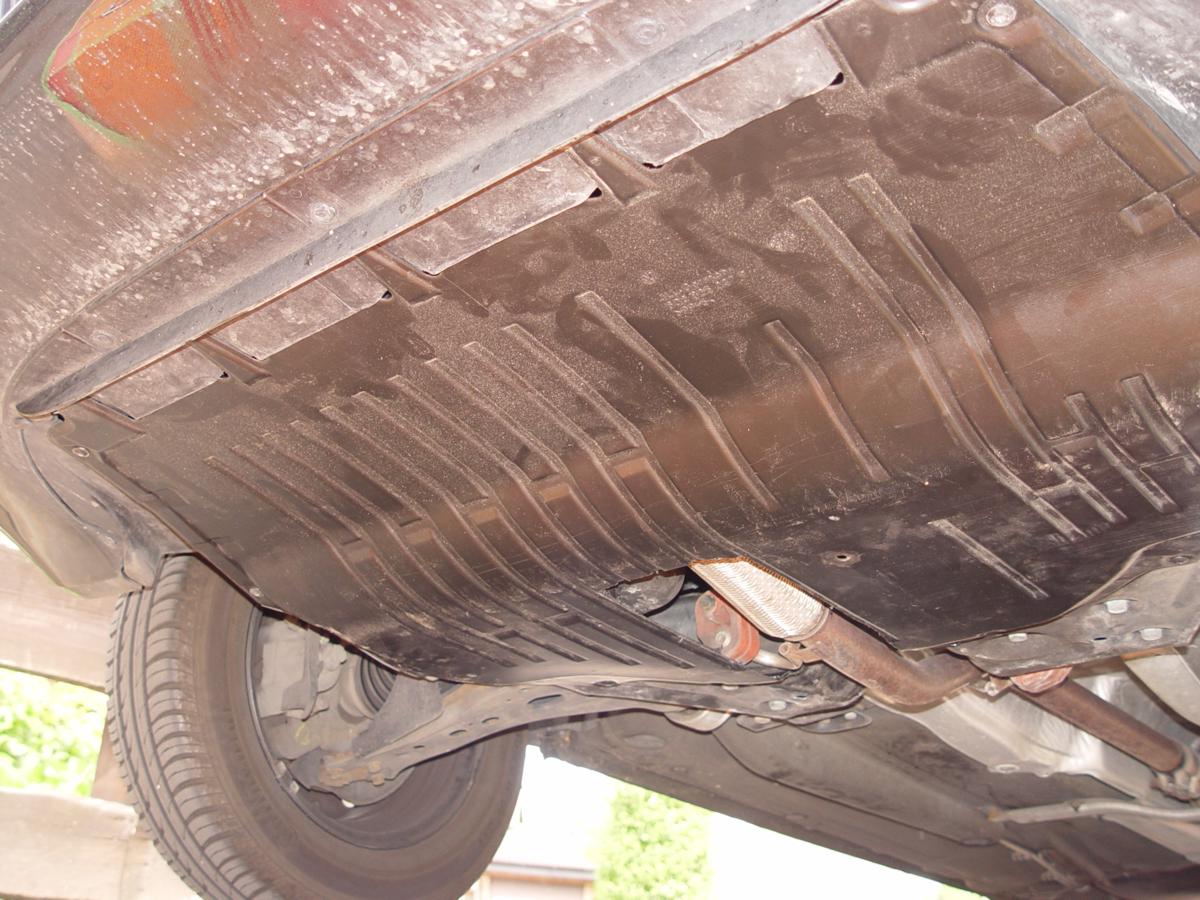

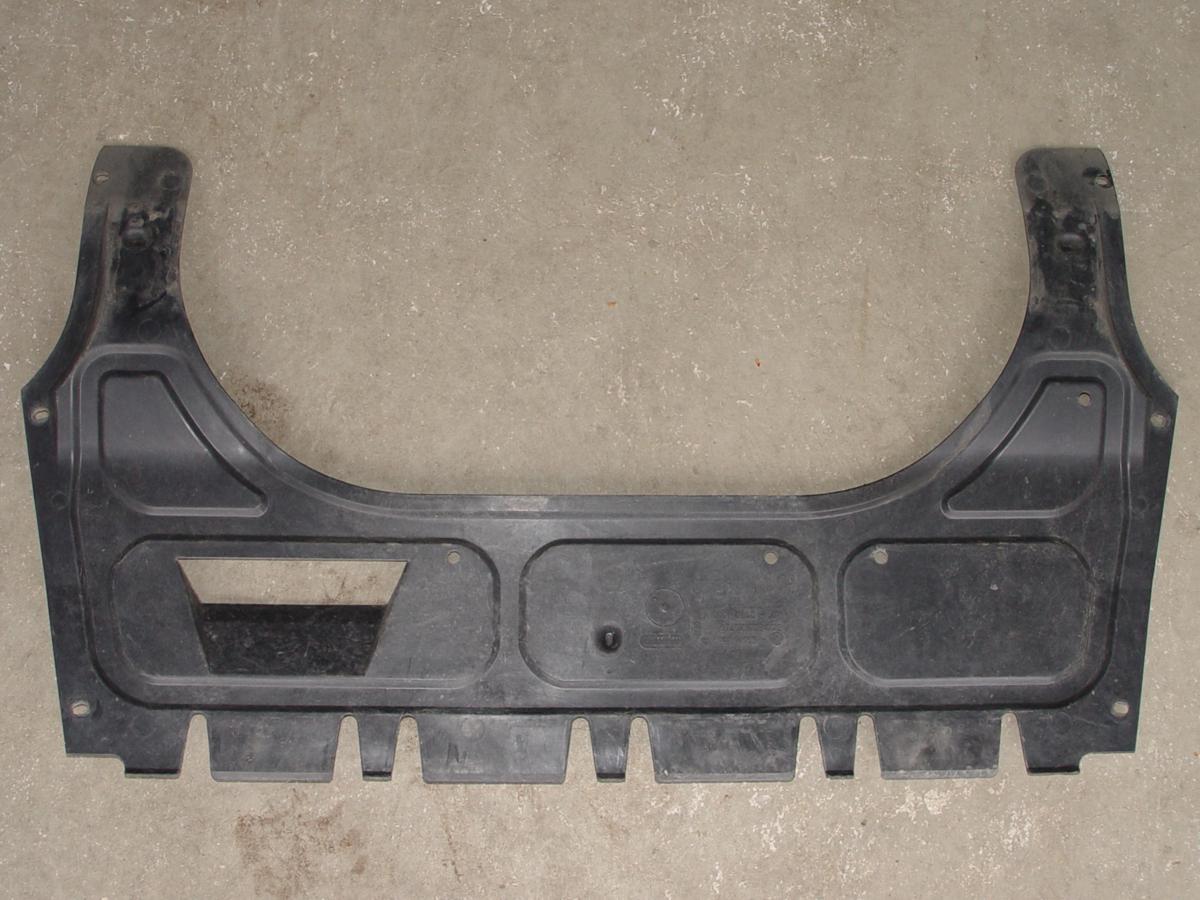

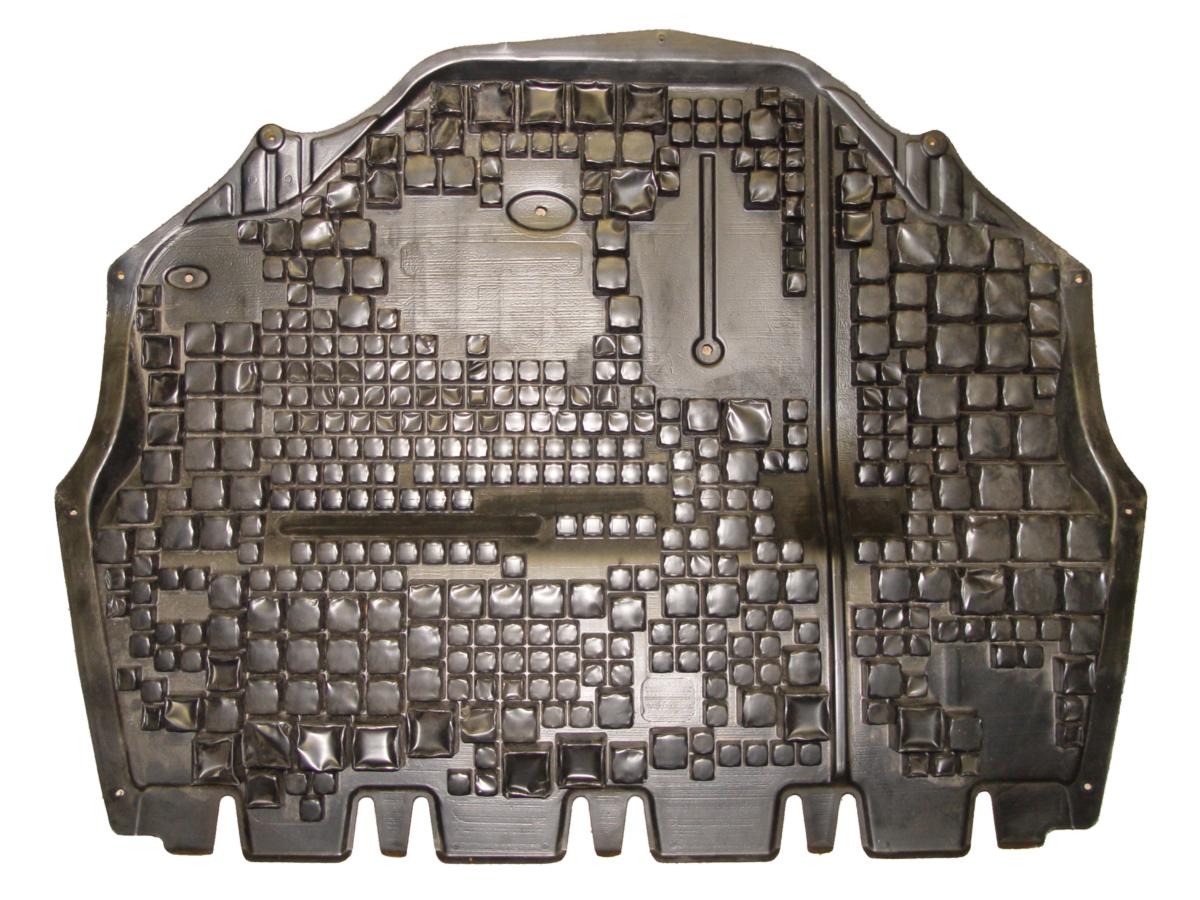

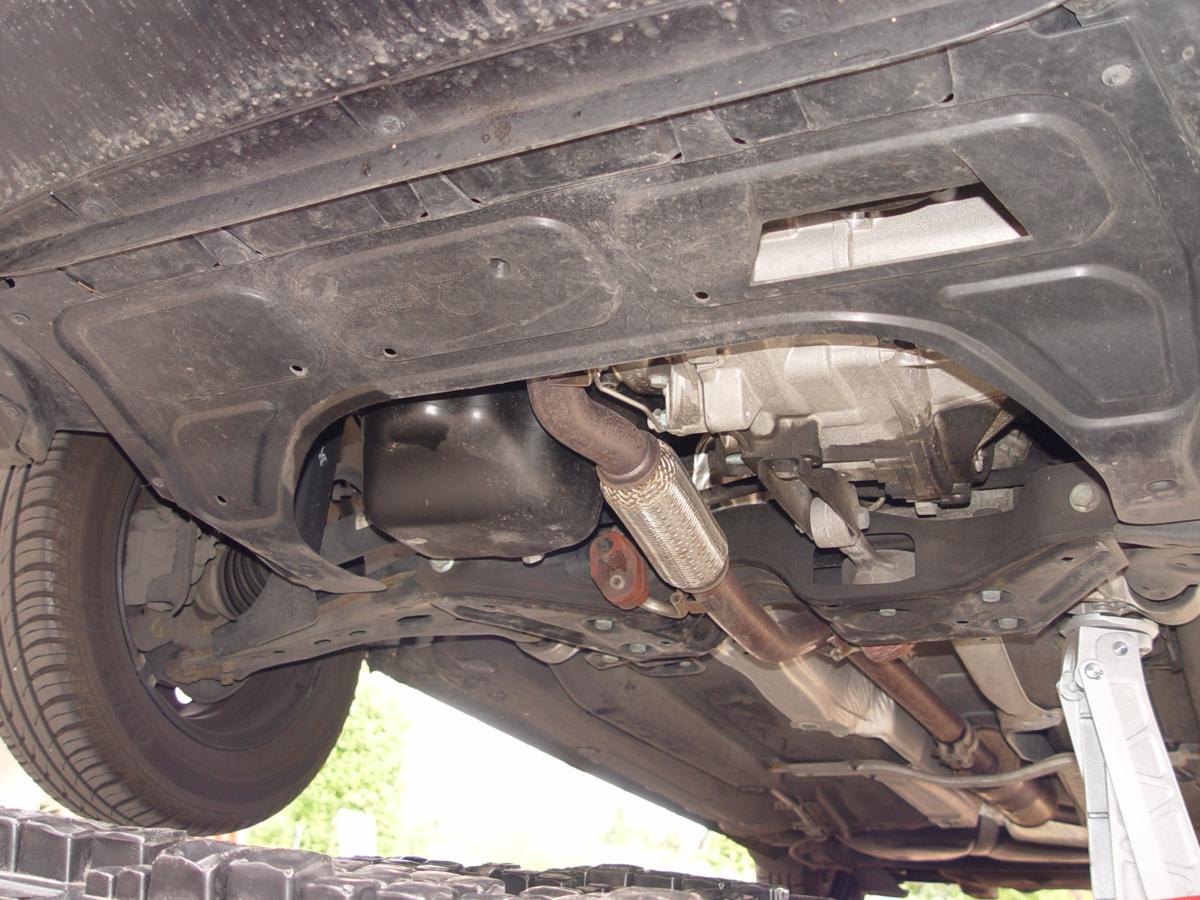

Unterfahrschutz / Geräuschdämmung


6Q0 825 237 P		6Q0 825 237 P


N 103 271 02		N 907 750 01

Teilenummer	Bezeichnung	Euro
6Q0 825 237 P	Geräuschdämpfung vom Diesel	entfallen
6Q0 825 237 AA	Ersatz für 6Q0 825 237 P	entfallen
6Q0 825 237 AB	Ersatz für 6Q0 825 237 AA	29,10
N 103 271 02 (3x)	Federmutter	0,14
N 907 750 01 (3x)	Blechschraube 4,8x16	0,32
		30,48

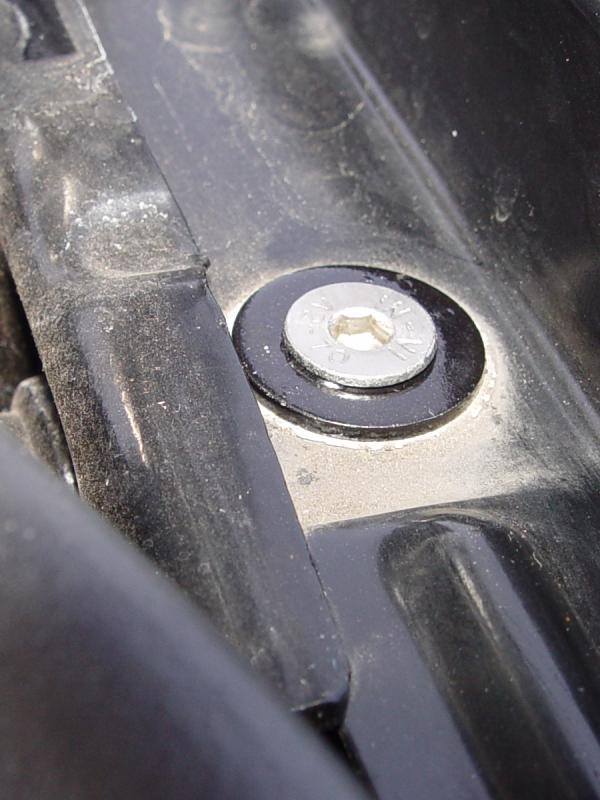

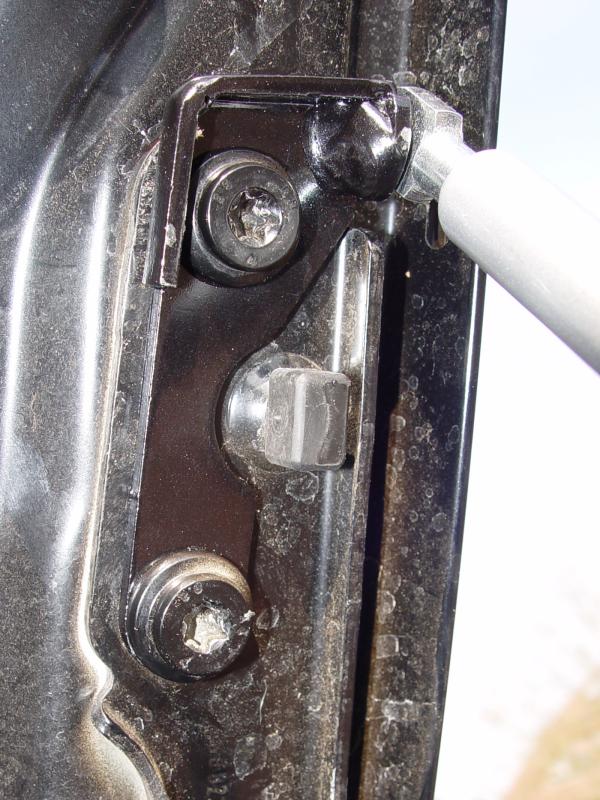

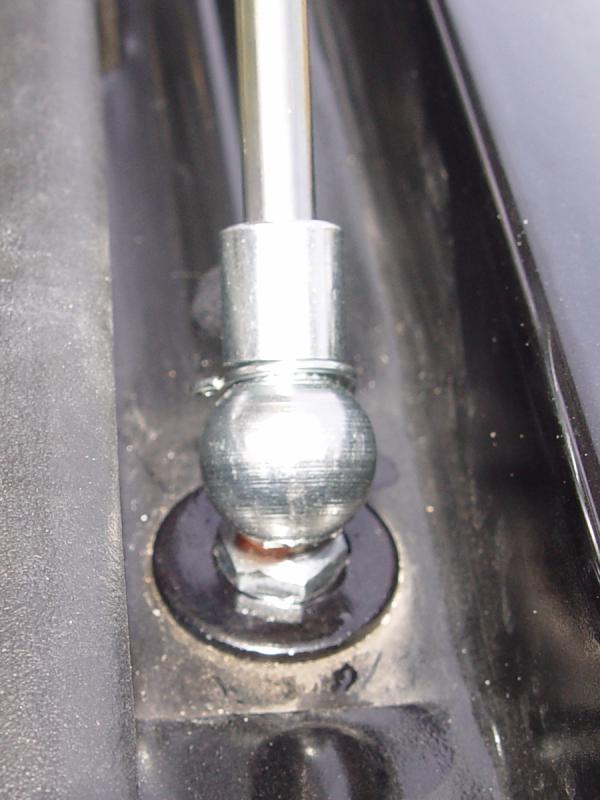

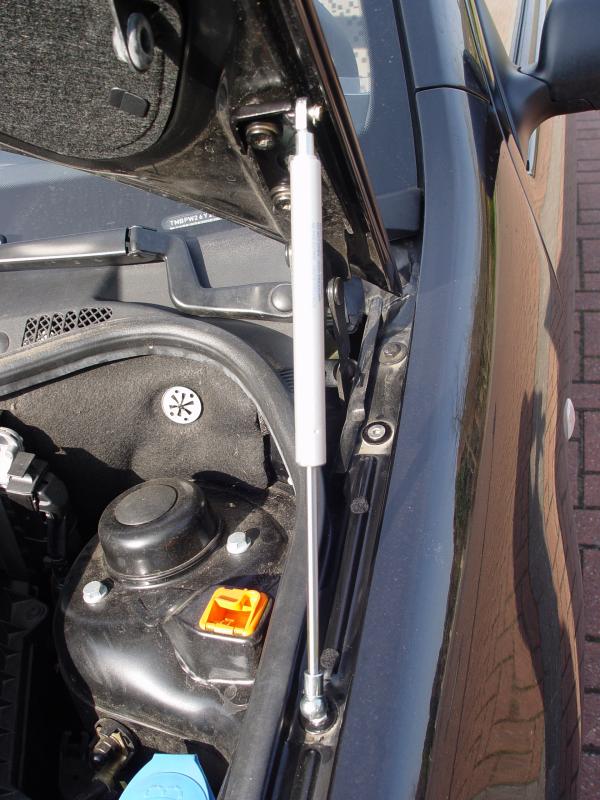

				Die Motorhaubenlifter von Milotec kosten ca. 80 Euro

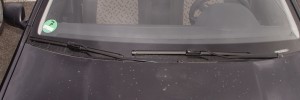

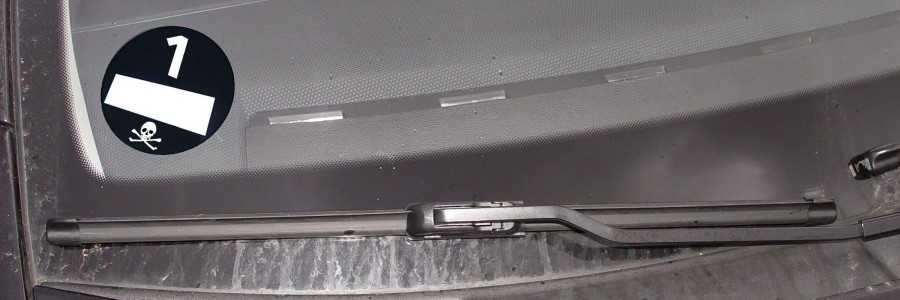

AeroTwin-Wischer (vorne)

Teilenummer		Bezeichnung		Euro
3397118902		Bosch A533S		ca. 25,00

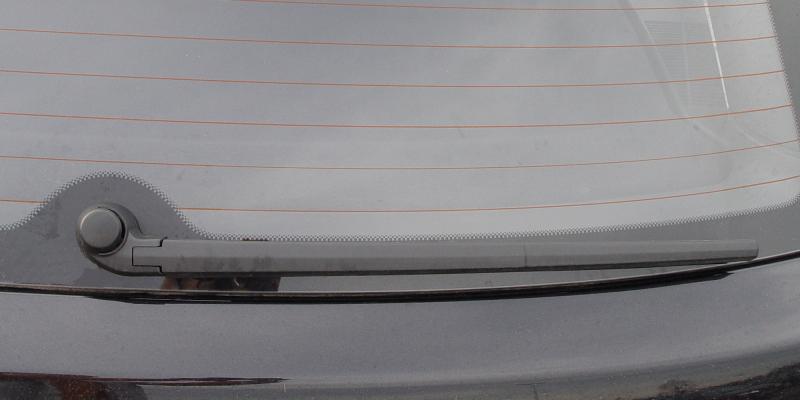

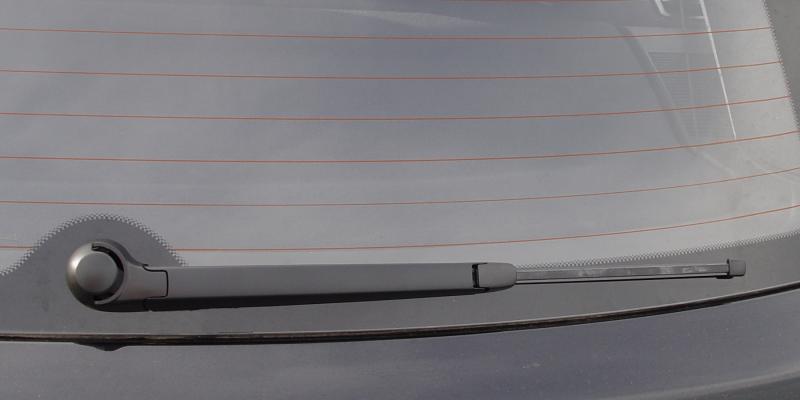

AeroTwin-Wischer (hinten)

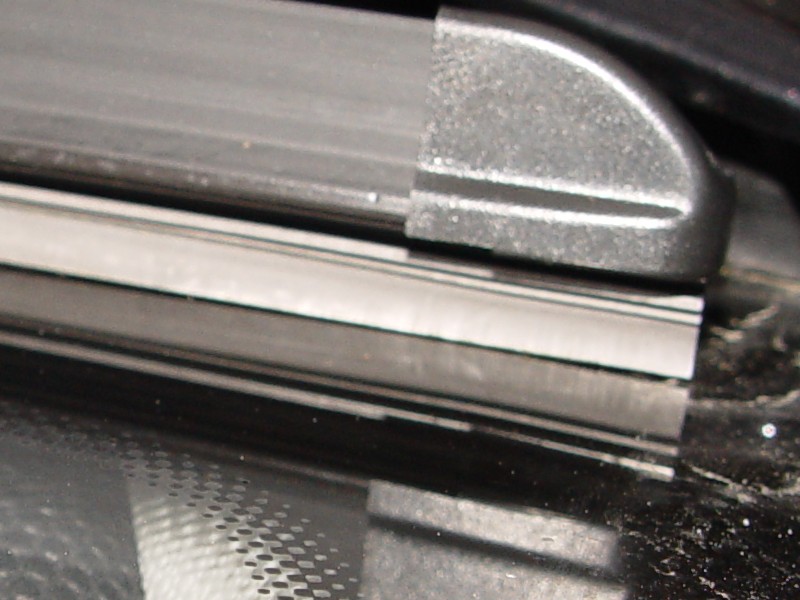

Bei Bedarf muss man von der Kappe auf der Unterseite ein wenig wegfeilen.

Teilenummer	Bezeichnung	Euro
6Q6 955 707	Aero Wischerarm hinten	14,94
6Q6 955 435 B 03C	Kappe für Wischerarm	3,51
7E0 955 425	Aero Wischerblatt hinten	7,91
		26,36

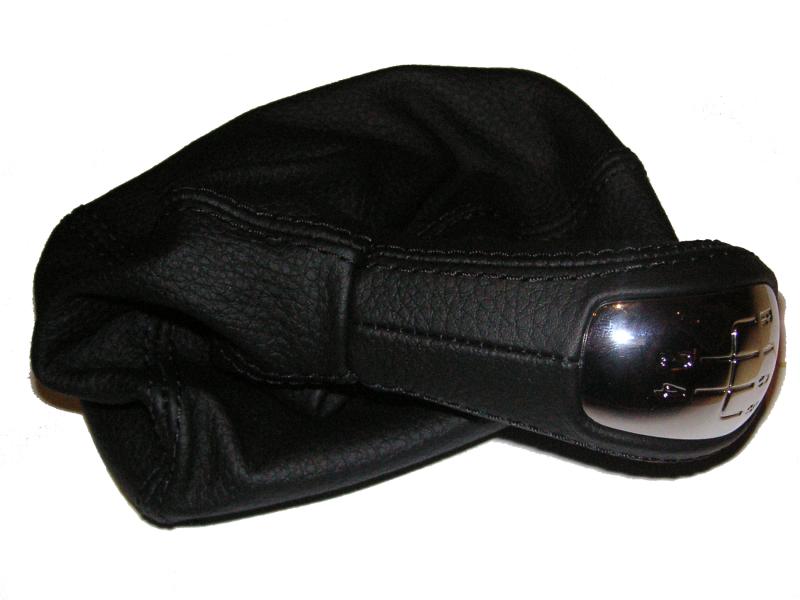

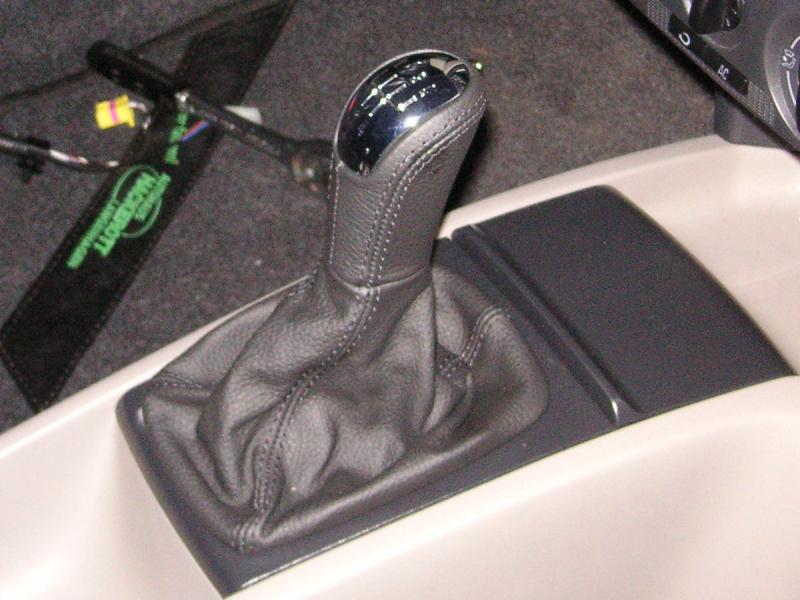

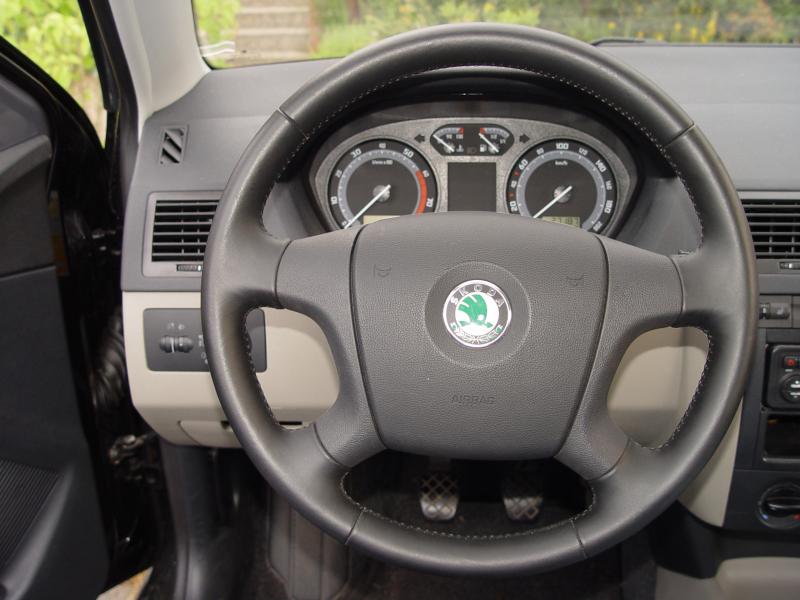

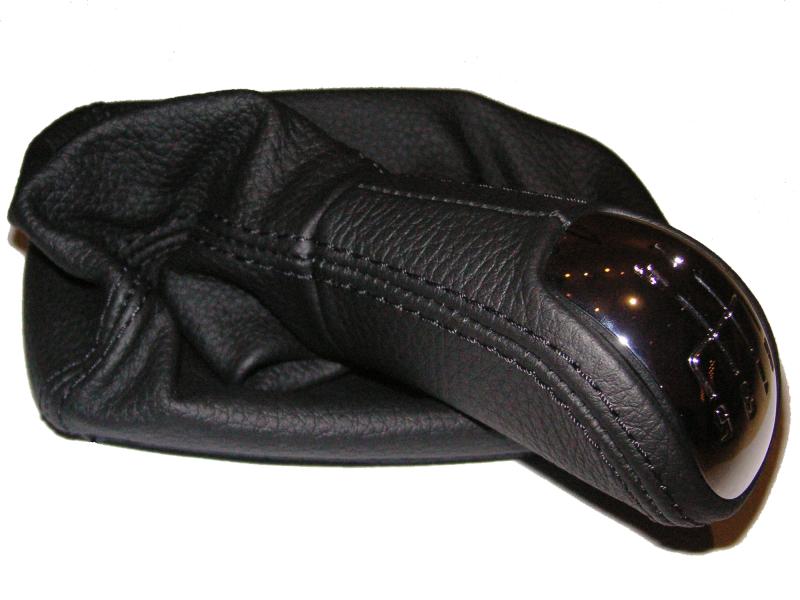

Lenkrad, Handbremshebelverkleidung und Schaltknauf in Leder



			Sicherheitshinweise beachten! Um den Airbag heraus zu bekommen muss man mit einem kurzen Schraubendreher von hinten die Klammer wegdrücken. Dazu muss der Lenkrad jeweils um 90 Grad gedreht werden, sodass die jeweilige Klammer oben ist. Wenn beider Seiten entriegelt sind kann man den Airbag herausnehmen und den Stecker abziehen. Das Lenkrad ist mit einer großen Mutter (Schlüsselweite 32) festgemacht.

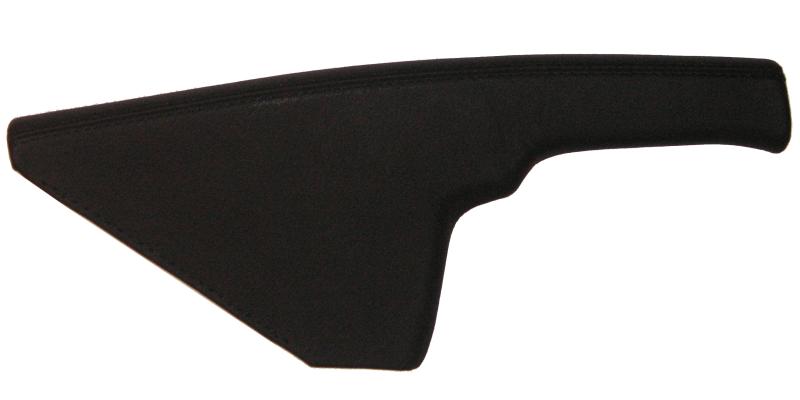

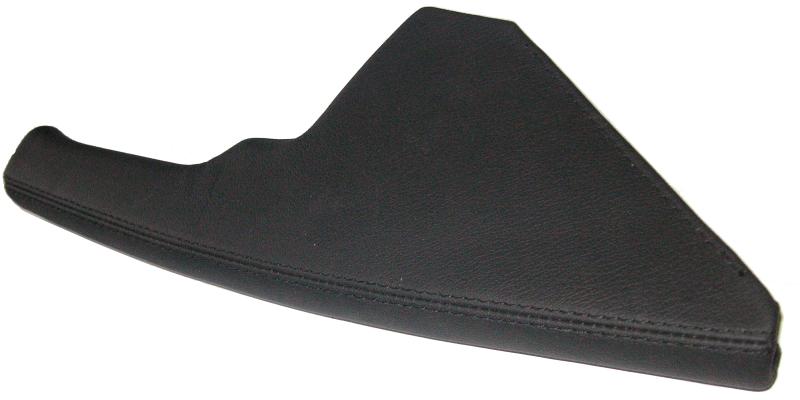

Verkleidung 6Y0 711 461 C für 15 Euro bei eBay erstanden.


Aluminium-Optik (Chrom siehe unten)

Teilenummer	Handbremshebelverkleidung	Euro
6Y0 711 461 A 87M	Leder, onyx, Ersatz: 6Y0 711 461 C 87M	entfallen
6Y0 711 461 C 87M	Leder, onyx, Ersatz: 6Y0 711 461 C E74	entfallen
6Y0 711 461 C B41	Leder, satinschwarz, Ersatz: 6Y0 711 461 C 87M	entfallen
6Y0 711 461 C E74	Leder, schwarz, Ersatz: 6Y0 711 461 D 34E	entfallen
6Y0 711 461 C 2L3	Leder, schwarz, Ersatz: 6Y0 711 461 D 2L3	entfallen
6Y0 711 461 D 2L3	Leder, schwarz	77,77
6Y0 711 461 D 34E	Leder, schwarz	48,18

1J0 711 323 D 2ZZ	Druckstange, Chrom (Golf 4)	5,24
1J0 711 323 D 4J4	Druckstange, Alu-Optik (Golf 4)	3,39

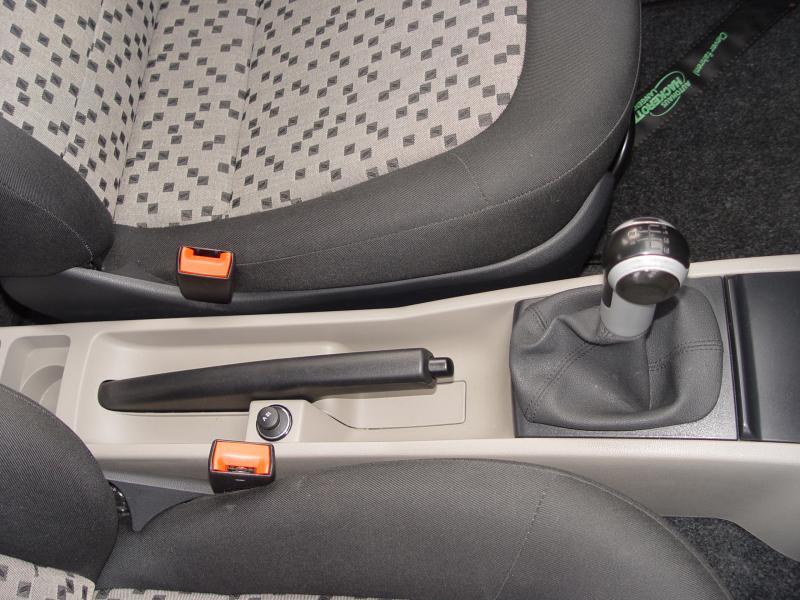

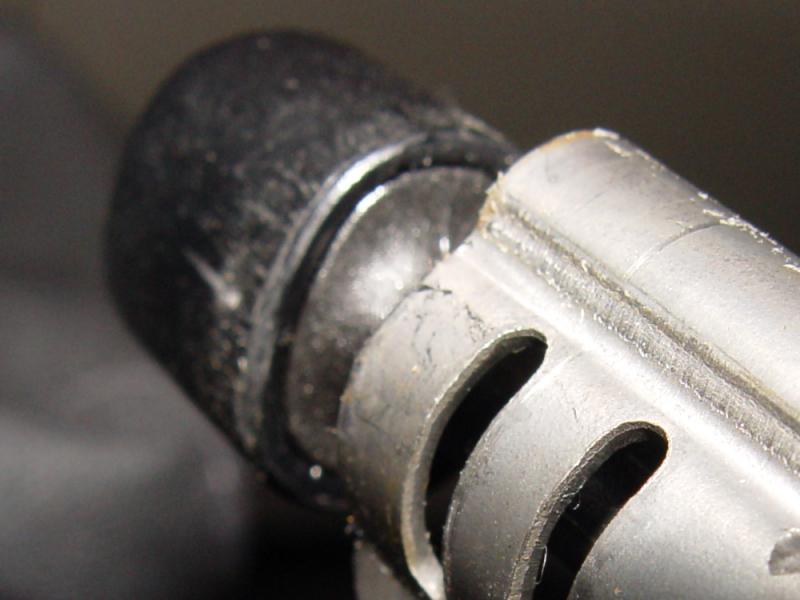

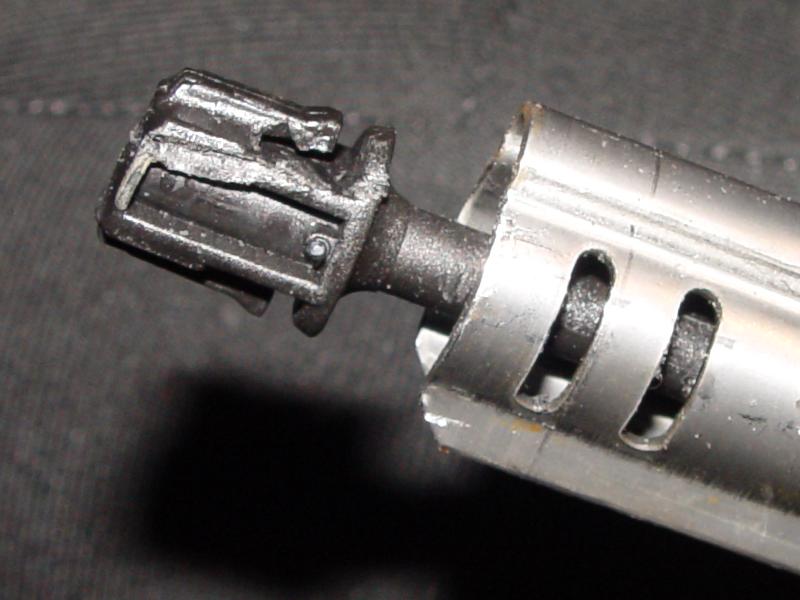

vorher: Plaste pur	Konsole und Verkleidung sind entfernt / Der Knopf ist fest...

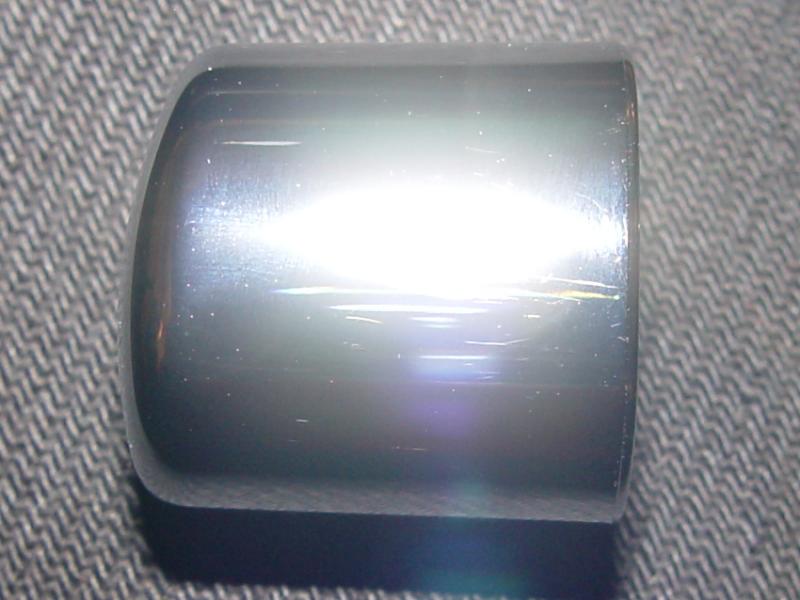

...aber sägen hilft	ohne Knopf	Chrom-Knopf

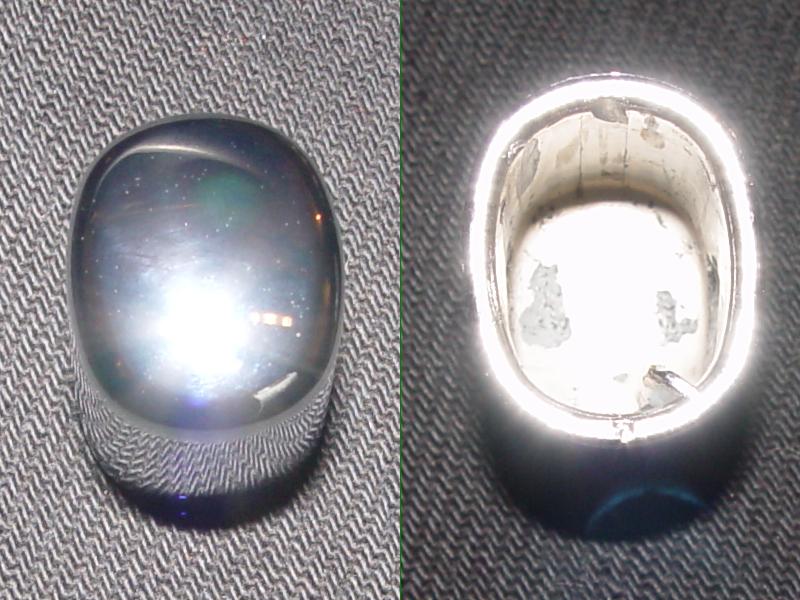

	Auch der neue Knopf ist sehr fest auf der Druckstange, daher wurde diese abgesägt und der Kopf dann mit einem Bohrer ausgehöhlt.
		nachher: Chrom / Leder

großer Wischwasserbehälter ohne Scheinwerferreinigungsanlage (SRA)

		Der große Wischwasserbehälter hat immer ein Loch für die Pumpe der SRA, wenn man die nicht nachrüsten möchte, dann gibt dafür einen passenden Stopfen. Wenn man den Sensor für die Wischwassermangelanzeige haben möchte aber einen Behälter ohne Loch bekommen hat, so kann man einfach selber ein 28mm Loch reinbohren. Und wenn man ein Behälter mit Loch für den Sensor hat, aber keinen Sensor verbauen möchte, so gibt es dafür auch einen Stopfen.
6Q0 955 453 S	6Q0 955 453 T


7M0 919 376	7M0 919 382	8E0 955 465 A	171 957 857

SRA-Pumpe
3B7 955 681	431 955 465 A	444 955 647	2D0 955 465 B

Teilenummer	Behälter	Euro
6Q0 955 453 S	4,5 Liter Wasserbehälter, ohne Loch für Wasserstandsschalter	27,01
6Q0 955 453 T	4,5 Liter Wasserbehälter, mit Loch für Wasserstandsschalter	27,01

Teilenummer	Scheinwerferwaschpumpe + Zubehör	Euro
3B7 955 681	Pumpe für Scheinwerferreinigung (Hella: 8TW 006 849-031)	41,47

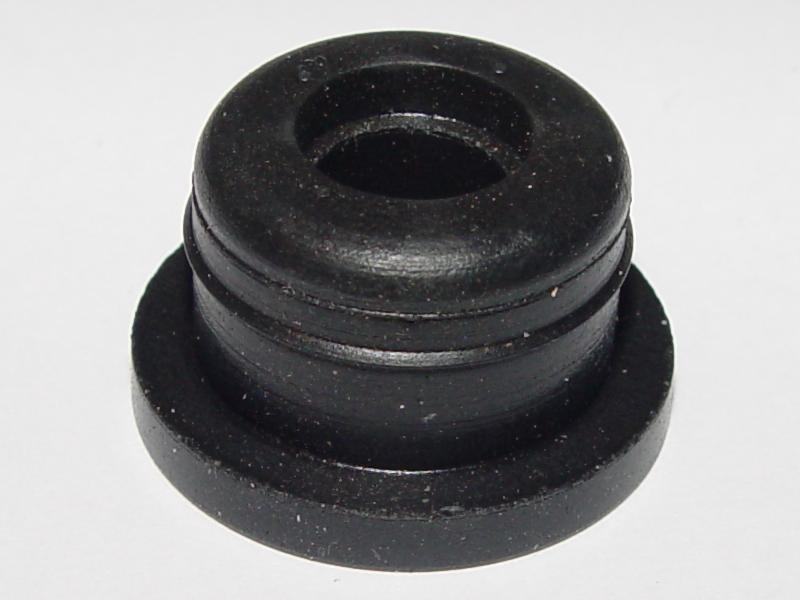

431 955 465 A	Dichtung für 3B7 955 681	0,88

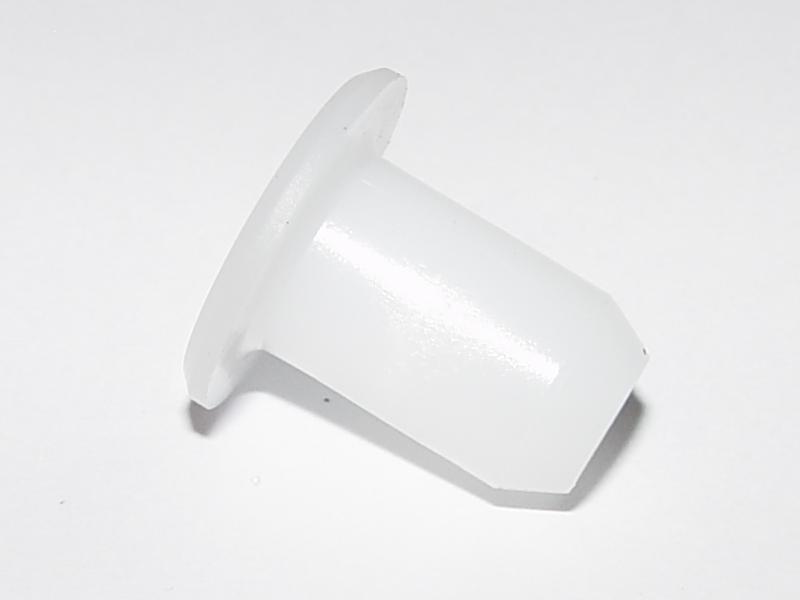

444 955 647	Stopfen anstelle vom 3B7 955 681	1,43
2D0 955 465 B	Stopfen anstelle vom 3B7 955 681 + 431 955 465 A	0,30
1J0 973 722	passender Stecker für 3B7 955 681	5,12
000 979 225	passende Einzelleitung mit 2 Kontakten	1,49
357 972 741 B	passende Einzelleitungsabdichtung	0,50

Teilenummer	Wischwassermangelanzeige + Zubehör	Euro
7M0 919 376	Wasserstandsschalter	7,20
7M0 919 382	Dichtung für 7M0 919 376	1,55

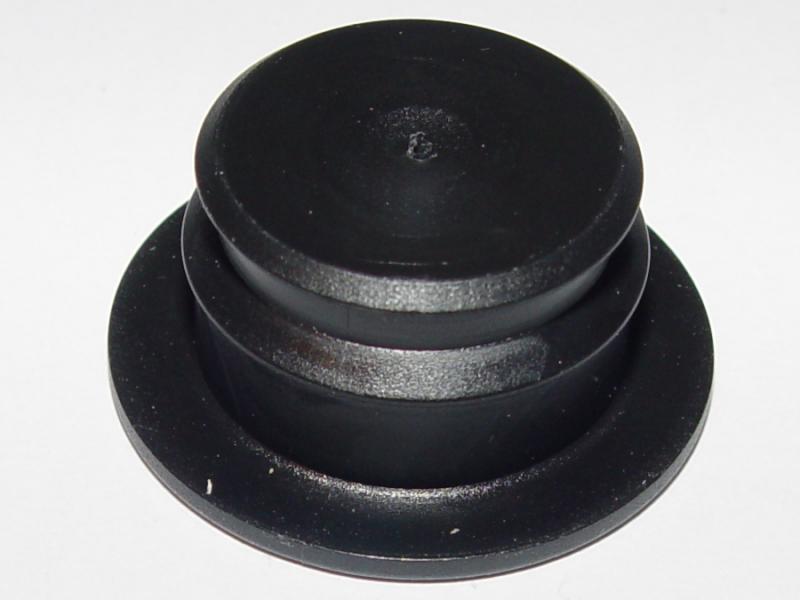

8E0 955 465 A	Stopfen anstelle vom 7M0 919 376	0,43
171 957 857	Stopfen anstelle vom 7M0 919 376 + 7M0 919 382	1,08
1J0 973 202	passender Stecker für 7M0 919 376	5,12
000 979 133	passende Einzelleitung mit 2 Kontakten	1,49
357 972 741	passende Einzelleitungsabdichtung	0,50

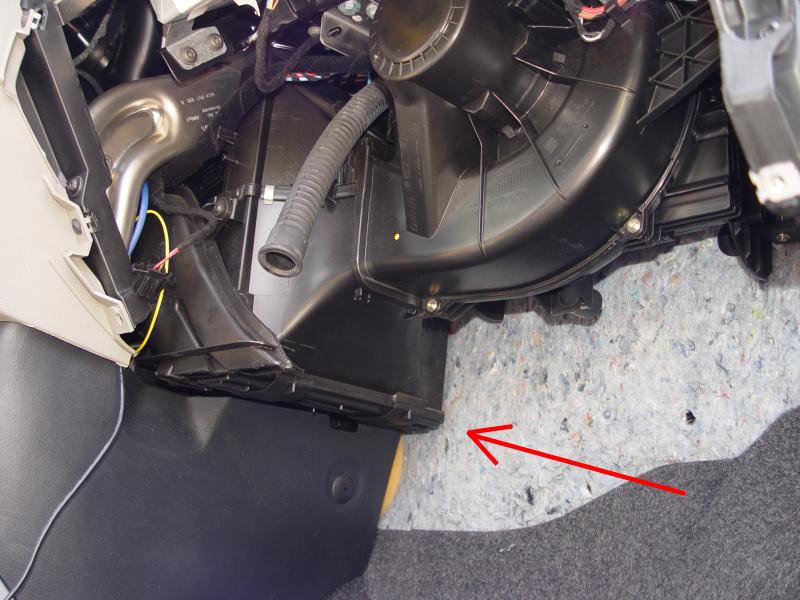

Pollenfilter / Innenraumfilter

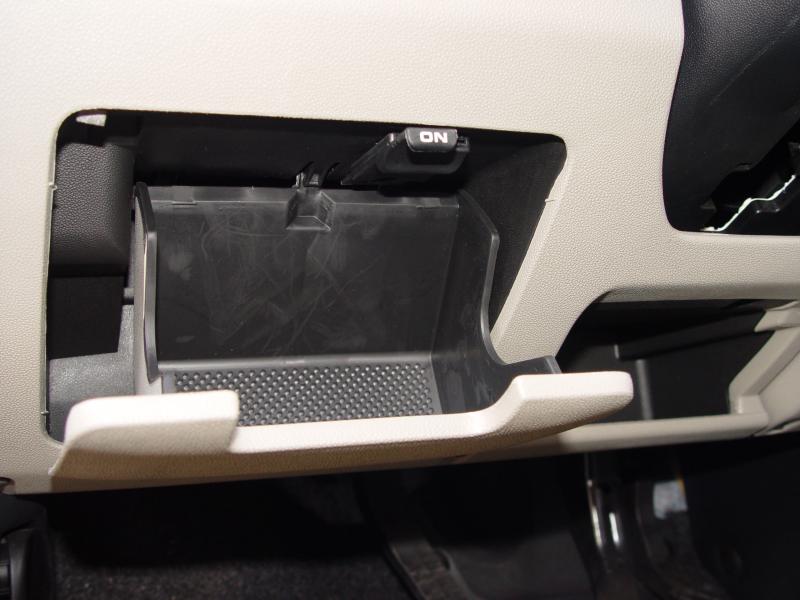

				Um den Pollenfilter zu wechseln muss man das Handschuhfach nicht demontieren. Das wurde nur gemacht um bessere Bilder zu machen. Den Filter bekommt man heraus in dem man die beiden Verriegelungen seitlich verschiebt und dann weg nimmt. Der Filter selbst wird dann senkrecht nach unten heraus gezogen.

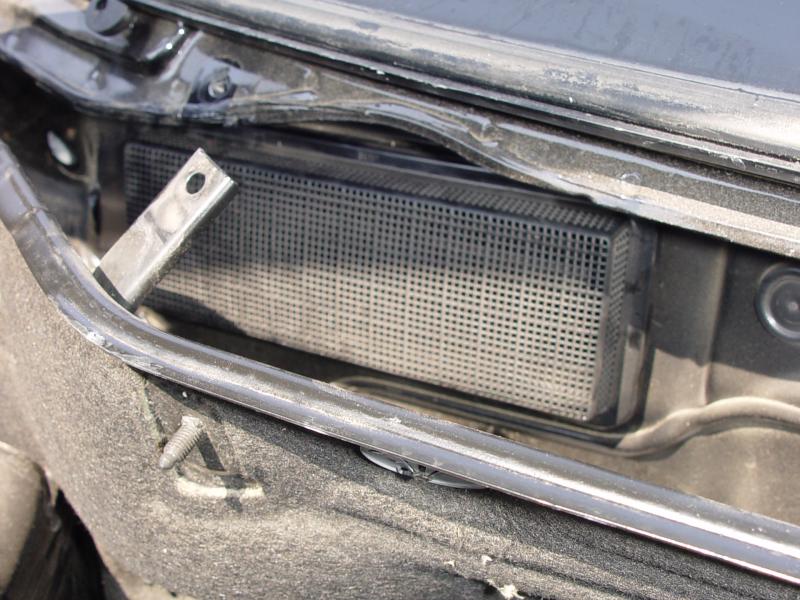

				Die Bilder zeigen die Umluftklappe bzw. Frischluftklappe (Wasserkastenabdeckung demontiert). Bei den Stellmotoren für die Luftklappen treten öfter Fehler auf.

Teilenummer	Bezeichnung	Euro	MANN-Filter	Euro
6Q0 819 653	Filtereinsatz mit Geruchs- und Schadstofffilterung	27,31	CUK 2545
6Q0 820 367 B	Staub- und Pollenfiltereinsatz	18,86	CU 2545
