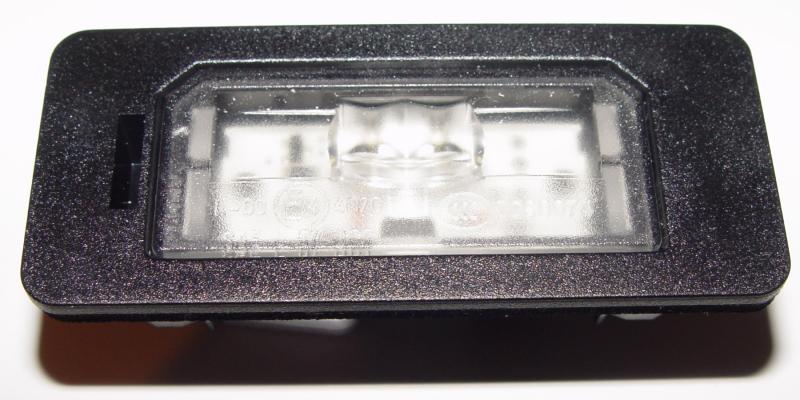

BMW LED Kennzeichenleuchten
mit E-Prüfzeichen
| BMW Teilenummer |
Bezeichnung |
Euro |
|
63 26 7 193 293 (2x) |
LED-Kennzeichenleuchte |
8,57 |
|
61 13 6 925 634 (2x) |
Steckgehäuse, 2-polig |
1,07 |
|
61 13 0 005 197 (4x) |
passende Einzelleitung |
1,00 |
|
|
|
23,28 |
|
|
|
|
Statt der Einzelleitung von BMW kann man auch eine
von
VW nehmen (000 979 009). Da die Einzelleitungen von
VW jeweils 2 Kontakte haben braucht man diese nur zwei
mal bestellen (je 1,49 Euro), so kann man noch ein wenig
sparen. |

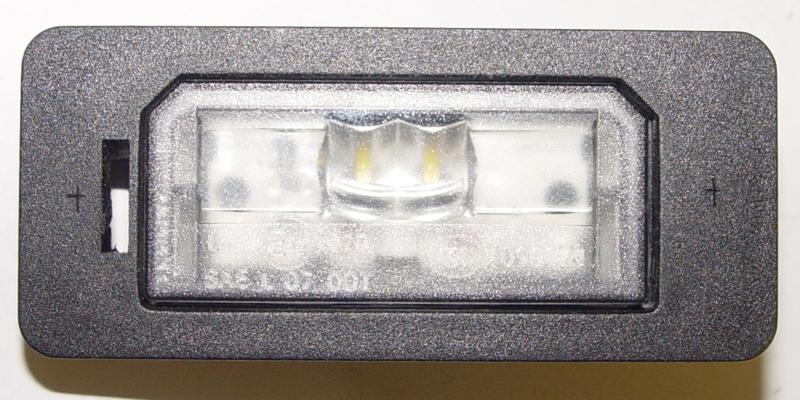

Der Einbauausschnitt für die Leuchten
beträgt 56 mm x 25 mm.
Einbautiefe inklusive Stecker beträgt 30 mm.
Außenabmessungen 73 mm x 32 mm.

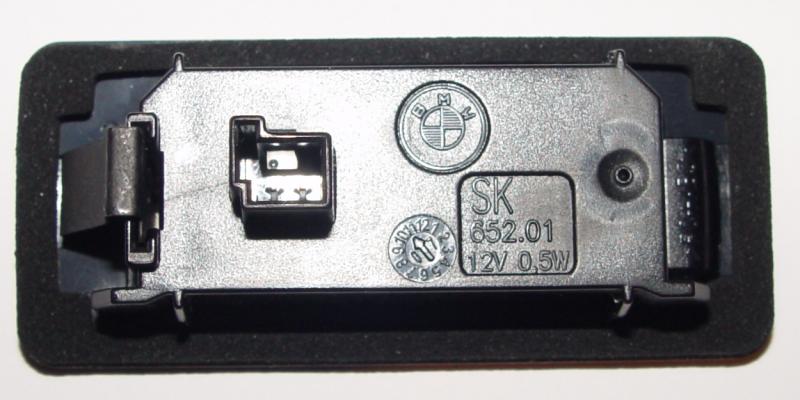

Pin 1 = Masse / Pin 2 = Plus |

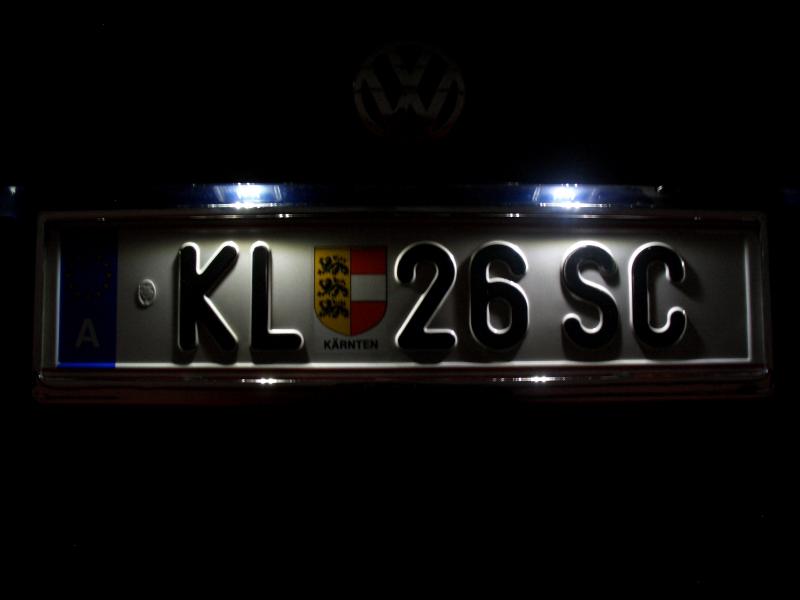

Einbau in eine VW Passat 3BG
Variant Heckklappe
Für den Einbau gibt es
grundsätzlich zwei Möglichkeiten.
Entweder passt man den
Ausschnitt in der Heckklappe an
oder die Leuchte selber. Bei der Heckklappe des
3BG
bietet sich letztere Möglichkeit an.

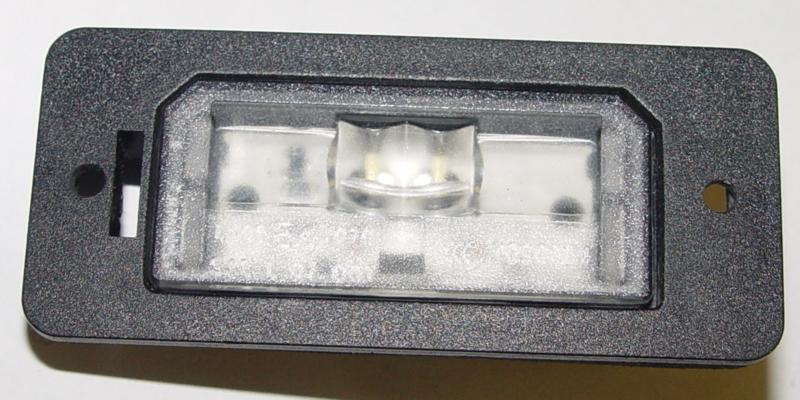

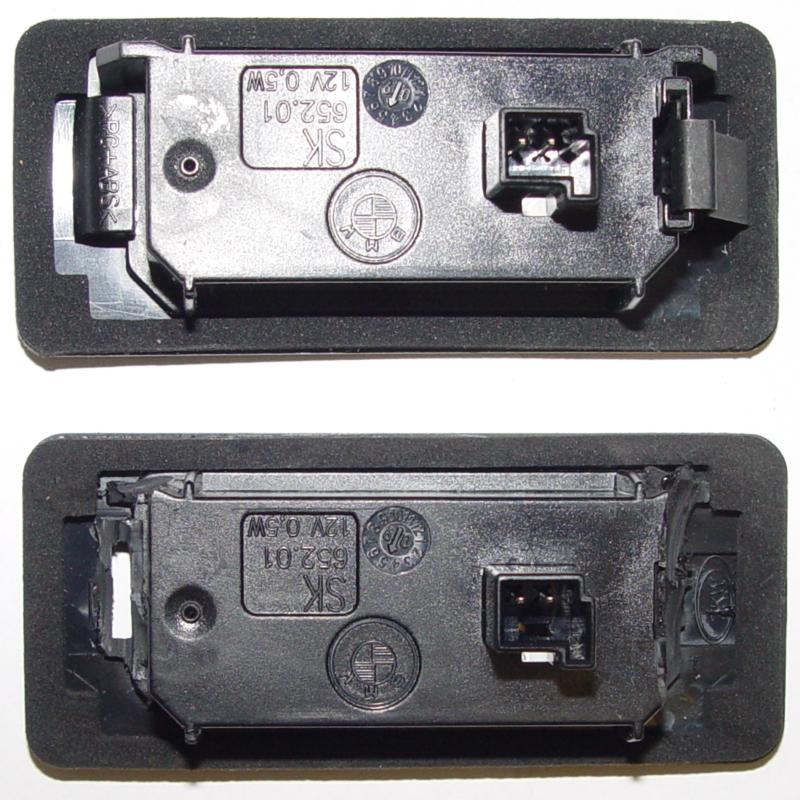

Dazu muss man an der Leuchte die überstehenden Nasen
und die Halteclipse
entfernen. Befestigt wird die Leuchte
dann über zwei zusätzlich gebohrte Löcher
entsprechend
der alten Kennzeichenleuchte.

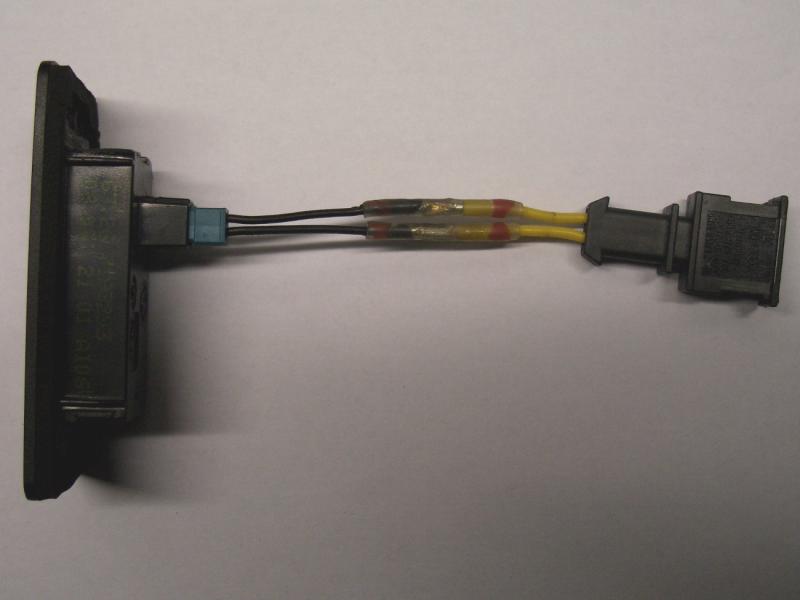

Wenn man den Kabelbaum der Heckklappe nicht ändern
möchte, so ist noch ein
Adapter anzufertigen mit den
unten aufgeführten Teilen. Die Leitungen der Stecker
sind
über Kreuz zu verlöten. Pin 1 mit Pin 2 und umgekehrt. |
|
|
|
|
|
|
|
 |
|
 |
|
 |
 |
|
Teilenummer |
Bezeichnung |
Euro |
|
|
535 972 712 (2x) |
Steckgehäuse, 2-polig |
1,79 |
|
|
000 979 132 (2x) |
passende Einzelleitung |
1,49 |
|
|
|
|
6,56 |
|
|
|
|
|
|
|
N 902 357 01 (4x) |
V2A Blechschraube 3,9x9,5 |
0,10 |
|
|
|
|
|
|
|
|
|
|
|
