Türöffner Griffmulden-Beleuchtung

(zum Vergrößern auf die Bilder klicken)

		Für die Beleuchtung habe ich 2mm LED von Reichelt (LED 2MM FT RT) gewählt weil man die problemlos kürzen und auch einbauen kann.
		Für den einfacheren Einbau habe ich den Griff entfernt., dazu muss man ihn soweit wie es geht aufklappen und dann oben und unten aushaken.
		Ein 2mm Loch bohren und die gekürzte LED mit Sekundenkleber fixieren. Danach noch einen Widerstand von 470 Ohm in Reihe und 2 Kabel anlöten.
		Danach habe ich noch alles mit 2-K-Kleber (Pattex Stabilit) vergossen.
		Die Griffmulden sind 6-fach geclipst und zusätzlich noch mit einer Schraube fest- gemacht. Nachdem Austausch kann die Verbindung zur Beleuchtung des Spiegel- verstellknopfes bzw. der Fensterheber- Schalter hergestellt werden. Ich habe das mit einer 2-poligen Steckverbindung gemacht.
		Auf der Fahrerseite sind es die Farben grau/blau für die Beleuchtung und braun für Masse, alle anderen haben rot/weiss für die Beleuchtung und graus/weiss für Masse.
		Das Ergebnis kann sich sehen lassen, besonders wenn es dunkel ist.

Heckklappe Griffmulden-Beleuchtung

(zum Vergrößern auf die Bilder klicken)

Hier habe ich in jede Griffmulde 2 superhelle blaue 5mm-LEDs mit einem Widerstand von 220 Ohm in Reihe geschaltet. Die LEDs habe ich mit entsprechenden Metall-Einbaufassungen eingebaut (EBF A-5S von Reichelt). Plus bekommen die LEDs vom Heckwischermotor Pin 4 schwarz/gelb und Masse vom Heckklappenschloß Pin 3 braun/schwarz. Die Angaben sind für die Heckklappe des 3BG, beim 3B kann es anders sein.

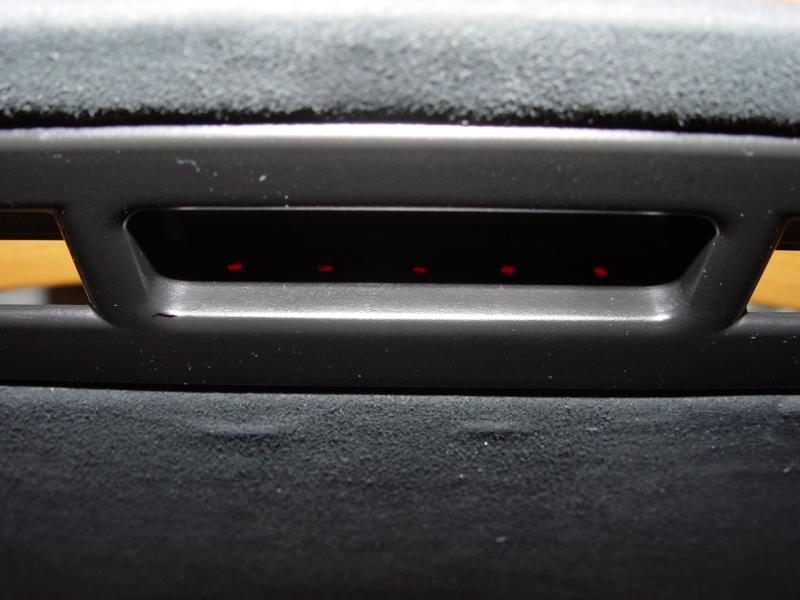

Schiebedach Griffmulden-Beleuchtung

(zum Vergrößern auf die Bilder klicken)

		Hier habe ich die gleichen LEDs wie oben verwendet. In Reihe geschaltet mit einem 220 Ohm Widerstand. Das Kabel und den Stecker habe ich mit Sekundenkleber befestigt, Danach den Stecker und die LEDs mit 2-K-Kleber vergossen. Das Kabel welches dort angeschlossen wird, muss so verlegt werden, das nirgends hängen bleiben kann, wenn die Abdeckung bewegt wird. Ich habe es zur rechten C-Säule gelegt und an den Beleuchtungskreis angeschlossen.
