Beleuchtungsumbau - Climatronic

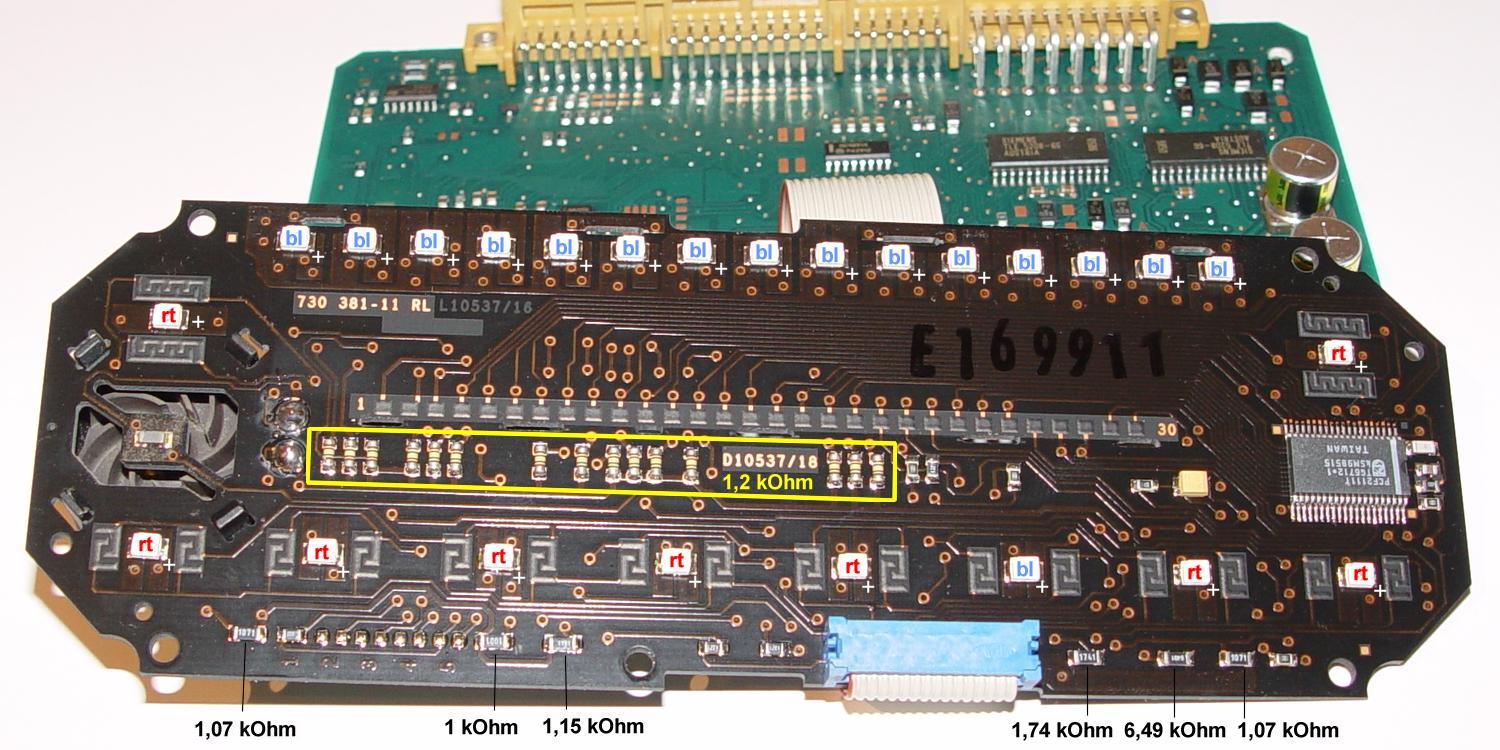

Das Bild zeigt den Serienzustand der Climatronic 3B1 907 044 B (langes Gehäuse). Die LEDs und Widerstände sind jeweils beschriftet. Die Beleuchtung des Displays besteht aus 15 blauen LEDs mit je einem Widerstand in Reihe (Mini Melf, Bauform 0204, 1/4 Watt, d=1,4mm L=3,6mm). Die Widerstände ganz unten (SMD-Bauform 1206, 1/4 Watt, 3,2x1,6x0,6mm) sind für die Tasten zuständig. Der erste (von links) für 'Umluft' und 'Defroster', der zweite für 'Lüfter langsamer' und 'Lüfter schneller', der dritte für 'Ausströmer' und 'Fussraum', der vierte für die blaue Taste, der fünfte für die rote Taste und der sechste für 'AUTO' und 'ECON'. Die LEDs haben alle die Bauform PLCC 2 (3,2x2,8x1,9mm) Wenn man jetzt anders farbige LEDs einsetzen möchte, kann man sich hier unter Berücksichtigung der Daten der neuen LEDs die entsprechenden Vorwiderstände berechnen.

		Serienzustand

		Austausch der 15 blauen Display-LEDs und Vor- widerstände gegen 15 rote LEDs (SMD-LED 3528 RT) und 15 Widerstände 680 Ohm (SMD 1/4W 680) von Reichelt.

Das Bild zeigt den Serienzustand der Climatronic 1U1 907 044 A (kurzes Gehäuse). Die Platine der Passat Climatronic 3B1 907 044 C ist identisch, nur mit anderen LEDs und Widerständen bestückt (siehe Tabelle unten). Die Beleuchtung des Displays ist aus 6 SIDELEDs mit je zwei Widerständen in Parallelschaltung als Vorwiderstand. Bei der Tastenbeleuchtung sind je zwei LEDs in Reihe mit je zwei Widerständen in Parallelschaltung als Vorwiderstand. Nur die blaue und rote Tasten haben nur je einen Vorwiderstand.

Bauteile (1U1 907 044 A)	Bauteile (3B1 907 044 C)	Reihenschaltungen
R1,6,8,9,11,15 = unbestückt R2,5,7,10,12,16 = 750 Ohm R3,4 = 665 Ohm R13,14 = 649 Ohm R17,18 = 604 Ohm R19,20 = 536 Ohm R21 = 2,67 kOhm R22 = 11,5 kOhm R-Bauform = 1206 LED 1-6 = SIDELED grün LED7-12 = PLCC2 grün LED13 = PLCC2 blau LED14 = PLCC2 rot LED15,16 = PLCC2 grün	R1,4,6,8,9,11,15 = unbestückt R4,13,17,20 = unbestückt R2,5,7,10,12,16 = 1,69 kOhm R3,14 = 2,32 kOhm R18,19 = 1,78 kOhm R21 = 3,16 kOhm R22 = 9,76 kOhm R-Bauform = 1206 LED 1-6 = SIDELED blau LED7-12 = PLCC2 rot LED13 = PLCC2 blau LED14-16 = PLCC2 rot	R1,2 - LED1 R5,6 - LED2 R7,8 - LED3 R15,16 - LED4 R11,12 - LED5 R9,10 - LED6 R3,4 - LED7 - LED8 R17,18 - LED9 - LED10 R19,20 - LED11 - LED12 R21 - LED13 R22 - LED14 R13,14 - LED16 - LED15

	grüner Serienzustand

	Austausch aller LEDs bis auf die der blauen und roten Taste gegen superrote LEDs (OSRAM LS-T676-R1).

	Hier habe ich mal die rote und blaue Taste abgeschliffen. Mal sehen wie die leuchten wenn ich dort weiße LEDs einlöte....
