LED-Vorwiderstandsrechner

LEDs sollten nicht ohne einen Widerstand davor betrieben werden.
Sie weisen eine stark gekrümmte Strom/Spannungskennlinie auf.
Ab einer bestimmten Durchlassspannung von ca. 1,5V bei roten LEDs
bis 3,5V bei blauen LEDs steigt der Strom durch die LED innerhalb
weniger zehntel Volt ohne Vorwiderstand weit über die zulässigen
Grenzwerte an. Die LED leuchtet zwar (vielleicht sogar sehr hell),
aber Sie leuchtet nicht lange und wird irgendwann durchbrennen.

kleiner Spaß:


Wenn man LEDs in einem PKW einsetzen will, ist zu beachten, das
man nicht von 12 Volt  ausgehen darf, sondern von 13,8 Volt.
Dies ist bei der Berechung der Vorwiderstände zu berücksichtigen.
Im Zweifelsfall sollte man die Spannung vorher ausmessen.



Wie viel Volt hat die Spannungsquelle?

V benötigter Widerstand:
Wie viel Spannung benötigt die LED (in Volt)? V

Ohm

 mW

Wie viel Strom benötigt die LED (in mA)? mA
Wie viele LEDs sollen in Reihe geschaltet werden? (Eine LED = 1) St.
Dezimalstellen mit einem "." trennen !

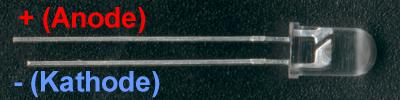

So wird eine LED angeschlossen



eine LED mit Vorwiderstand



mehrere LEDs mit einem Vorwiderstand
