VW Touran

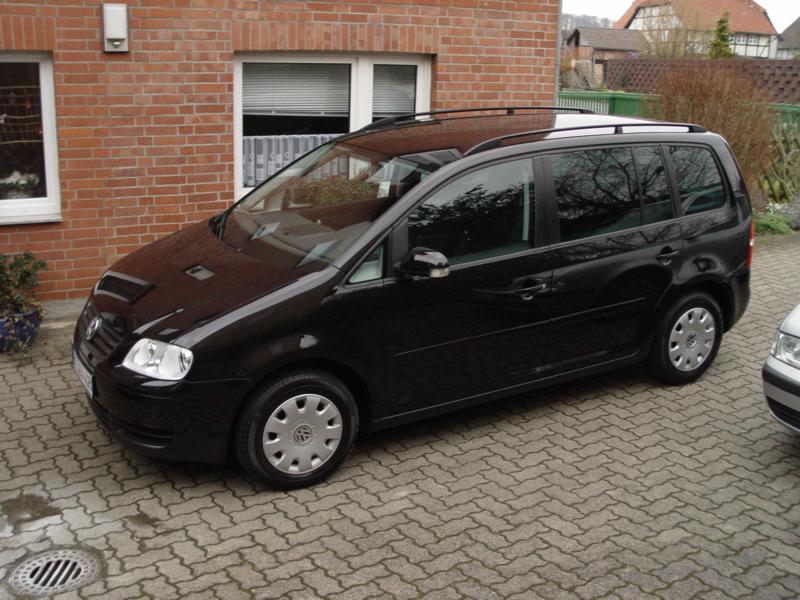

Die Basis

Tuning-Bilder

Hella LEDayLine - Tagfahrlicht

2PT 010 043-02 - rechte Tagfahrleuchte		2PT 010 043-01 - linke Tagfahrleuchte
Mehr Bilder zu den LEDayLine sind hier zu finden. Für meine Einbaulösung braucht man nur die beiden Leuchten und zwei Anschluss-Stecker. Aber meistens ist das ganze Set inkl. Kabelbaum und Relais günstiger. Obwohl man ohne Relais auskommt fungieren die Leuchten als Tagfahrlicht und Standlicht. Im Standlichtmodus werden die LEDs abgedimmt. Für die Verkabelung benötigt man ca. 70 cm Kabel inkl. Stecker je Leuchte. Die Kabel sind nach unten stehendem Plan kurz hinter dem Stecker des Scheinwerfers anzulöten. Linke TFL an linken Scheinwerfer und rechte TFL an rechten Scheinwerfer. Das Zündplus am Scheinwerfer ist für die Stellmotoren, daher muss jetzt noch die Sicherung der Stellmotoren von 5 auf 10 Ampere erhöht werden. Der Einbau der Leuchten in die Lüftungsgitter erfordert viel Anpassungsarbeiten. An den Tagfahrleuchten habe ich jeweils den äußeren Halter abgedremelt. Beim Einkleben am besten die Leuchten mit kleinen Heißklebepunkten fixieren, und danach mit schwarzen Montagekleber oder Silikon ringsherum verkleben. Diese Methode der Verkabelung kann bei allen Modellen verwendet werden deren Scheinwerfer bzw. deren Stellmotoren Zündplus bekommen. Ich schätze mal das sollte bei neueren Modellen aus dem VW Konzern funktionieren. Unten habe ich schon ein paar aufgeführt. Bei folgenden Modellen geht es nicht: Beetle, Golf 1J, Golf 1K (Xenon), Bora 1J, Passat 3B, 3BG, T5, Fabia, Superb 3U. Hier müsste man das Zündplus (unter anderem am Motorsteuergerät zu finden) separat zu den TFL führen.

TFL-Modus		Standlichtmodus		dito mit Abblendlicht

Da jetzt die Tagfahrleuchten die Standlichtfunktion übernehmen sind die Standlichter in den Schein- werfern überflüssig. Doch wenn man die so einfach weg lässt meckert die Lampenausfallkontrolle im Kombiinstrument. Und nach meinen Informationen kann man die Kontrolle der Standlichter nicht raus codieren. Von daher habe ich die Standlichter auf die Rückseite der Scheinwerfer verlegt, somit dienen sie jetzt als Motorraumbeleuchtung.
2K0 941 627		3B0 947 415 B		893 971 632		000 979 133

Sicherung nachrüsten an der

Zentralelektrik im Motorraum

WHT 000 906 - 0,25 Euro		N 101 181 05 - 0,31 Euro
Man benötigt eine Bundschraube und zwei Sicherungsmuttern (M5). Passende Sicherung sind hier (ganz unten).

Taster beim Ablagefach

komplett bestückt		POWER ON - Taster		Relais für
		Stromlaufplan		Schaltfunktion
Blinddeckel mit individueller Beschriftung kann man bei www.carstyle4you.com bestellen. Außer den zahlreichen Beispielen im Shop, kann man auf Anfrage auch andere Motive bekommen. Gegen Aufpreis mit Tast- bzw. Schaltfunktion.
		Einlage für Ablagefach		Blinddeckel rechts und links
1T1 857 368 E 71N		1T1 863 328 71N		1K0 959 623 C 3X1		1K0 959 623 D 3X1

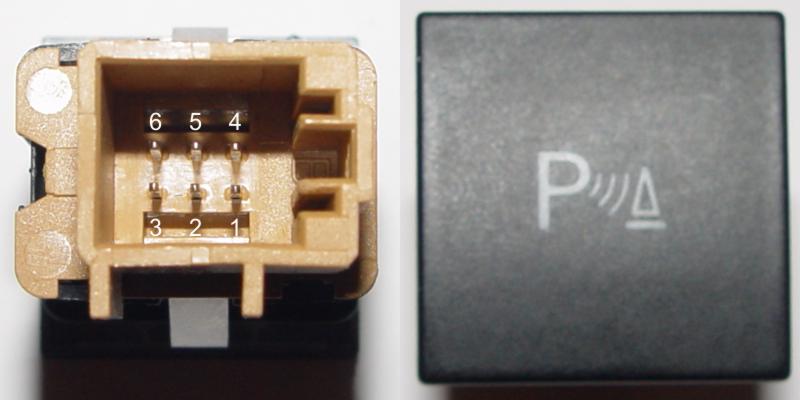

1K0 927 117 D REH		1K0 927 121 B REH		1K0 927 122 A REH		1K0 927 227 A REH

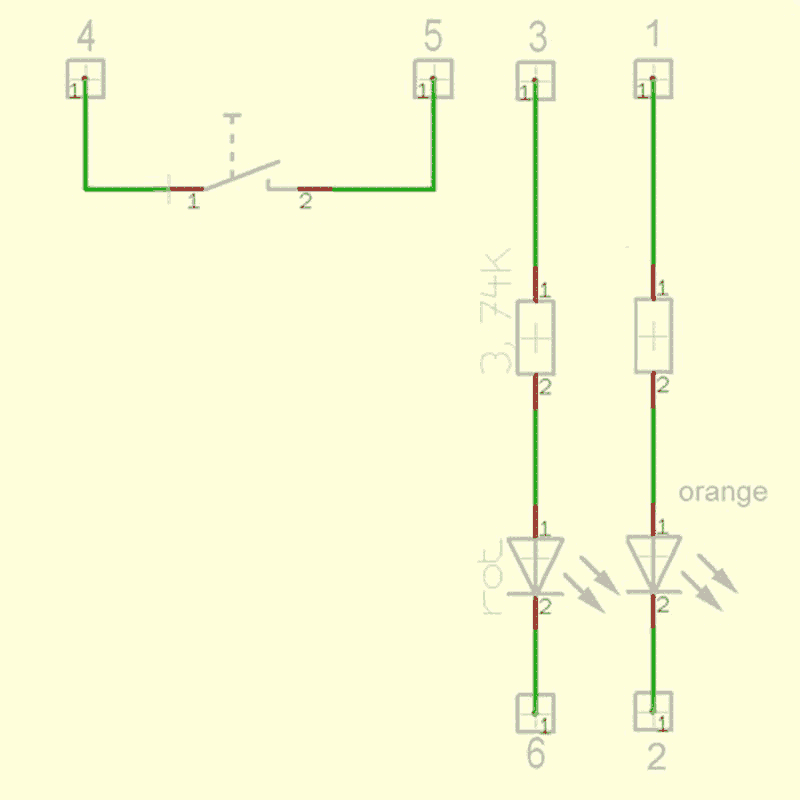

Stromlaufplan		Stromlaufplan		Stromlaufplan		Stromlaufplan
4D0 971 636		4D0 971 636 A		4D0 971 636 D		000 979 018 E

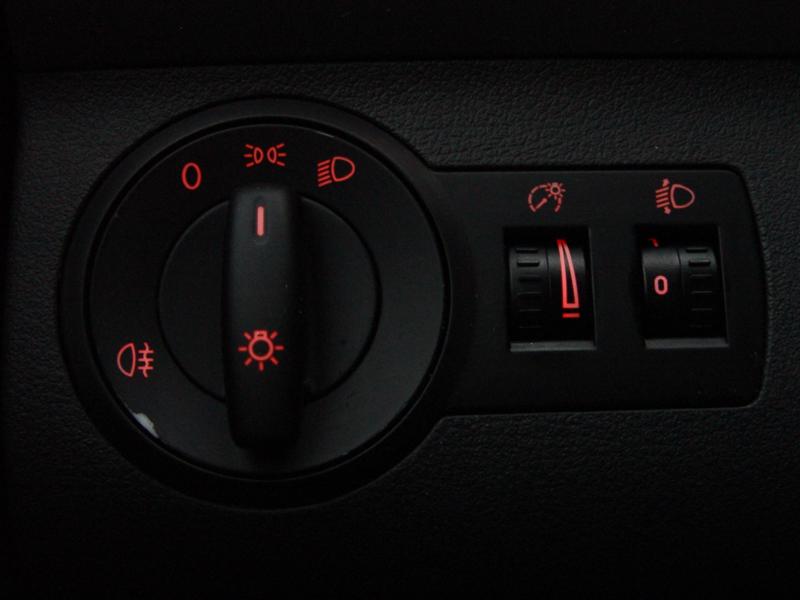

Lichtschalter

1K0 941 431 AS REH - 52,90 Euro

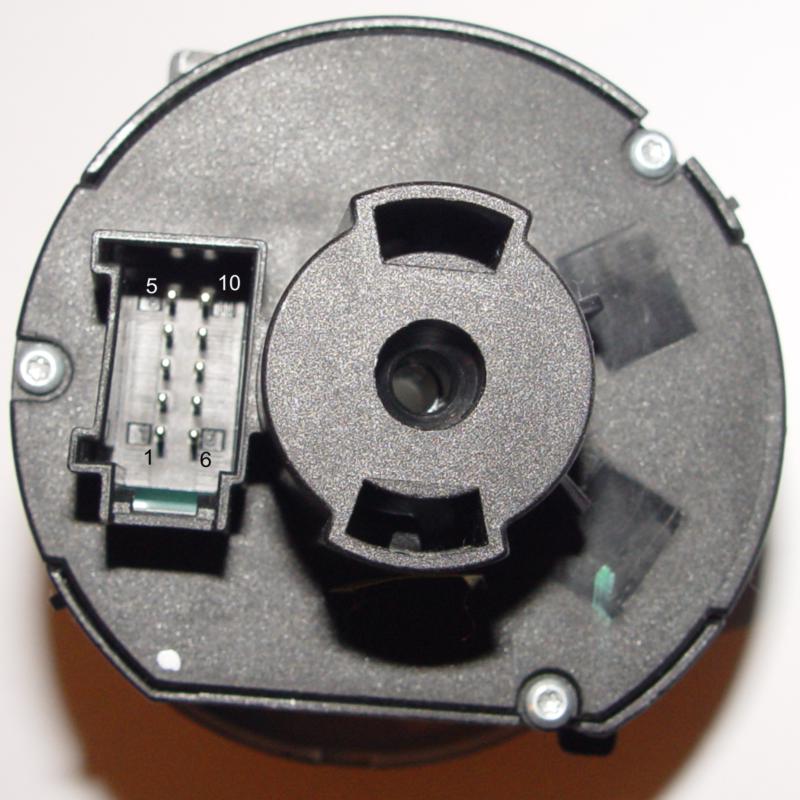

3C8 941 431 B XSH - 46,65 Euro				3C8 941 431 D XSH - 40,64
