Einbau
einer Webasto Standheizung Thermo Top C
bei VW Passat 3B Pumpe Düse-Diesel
 |
|
 |
|
|
| Standheizung Webasto Thermo
Top C |
|
Steuerplatine (Oberseite)
|
|
Steuerplatine (Unterseite) |
| |
|
|
|
|
 |
|
 |
|
|
| 4B0 919 050 E |
|
3B0 054 961 = 98851A (Inhalt) |
|
|
| |
|
|
|
|
|
|
Halter für Empfänger
|
|
|
|
4F0 909 509 = 9006748A
|
|
3D0 963 213 A = 66601B
|
|
3D0 963 511 B = 9006734A
|
| |
|
|
|
|
 |
|
|
|
|
| 7H0 965 561 |
|
7H0 819 597
|
|
|
| |
|
|
|
|
|
|
 |
|
|
|
4B0 963 303 = 89372A
|
|
7M0 813 549 A |
|
|
| Teilenummer |
Bezeichnung |
Euro |
| 3B0 054 950 |
Heizgerät, Diesel
(Webasto Thermo Top Z/C) |
479,00 |
| 3B0 054 955 |
Heizgerät, Benzin
(Webasto Thermo Top Z/C) |
479,00 |
| 3B0 054 961 |
Einbaukit für AJM
und ATJ |
346,00 |
| 3B0 054 962 |
Einbaukit für AVB
(5S) |
449,00 |
| 3B0 054 963 |
Einbaukit für AVB
(4A), AVF, AWX |
419,00 |
| 3B0 054 967 |
Einbaukit für ALZ
(5S), AZM (5S o. 4A und Frontantrieb), AZX |
514,00 |
| 3B0 054 968 |
Einbaukit für AWT
(5S o. 5A), AZM (5S und 4motion) |
414,00 |
| 3B0 054 969 |
Einbaukit für AMX
(5S o. 5A und 4motion) |
619,00 |
| 3B0 054 971 |
Kraftstoffkit,
Diesel 3B AJM |
309,00 |
| 3B0 054 972 |
Kraftstoffkit,
Diesel 3BG (*1) und 3B ATJ |
309,00 |
| 3B0 054 978 |
Kraftstoffkit,
Diesel 3BG (*2) |
309,00 |
| 3B0 054 975 |
Kraftstoffkit,
Benzin (4motion) |
329,00 |
| 3B0 054 977 |
Kraftstoffkit,
Benzin (Frontantrieb) |
353,00 |
| 3B0 054 980 |
Zusatzkit für
Fahrzeuge mit manuelle Klimaanlage |
47,30 |
| 3B0 054 985 |
Funkfernbedienung
ohne Rückmeldung |
|
| 3B0 054 986 |
Funkfernbedienung
mit Rückmeldung |
|
| |
|
|
| 4B0 919 050 E |
Kraftstoff-Fördereinheit
und Geber für Kraftstoffvorratsanzeiger |
256,94 |
|
Hinweis:
der Tankgeber der alten
Fördereinheit muss übernommen werden. |
|
| |
|
|
| 4F0 909 509 |
Empfangsgerät für funkgesteuerte Standheizung |
228,52 |
| 6Q0 972 706 |
passender Stecker
für Empfänger |
2,38 |
| 000
979 009 |
passende Leitung mit 2
Kontakten (0,5 mm²) |
1,28 |
| 3D0 963 213 A |
Halter für
Empfänger |
2,38 |
| 3D0 963 511 B |
Funkfernbedienung
(Telestart T90) |
191,98 |
| 64578A |
Alkaline Batterie
12V (zwei werden benötigt) |
|
| 66607A |

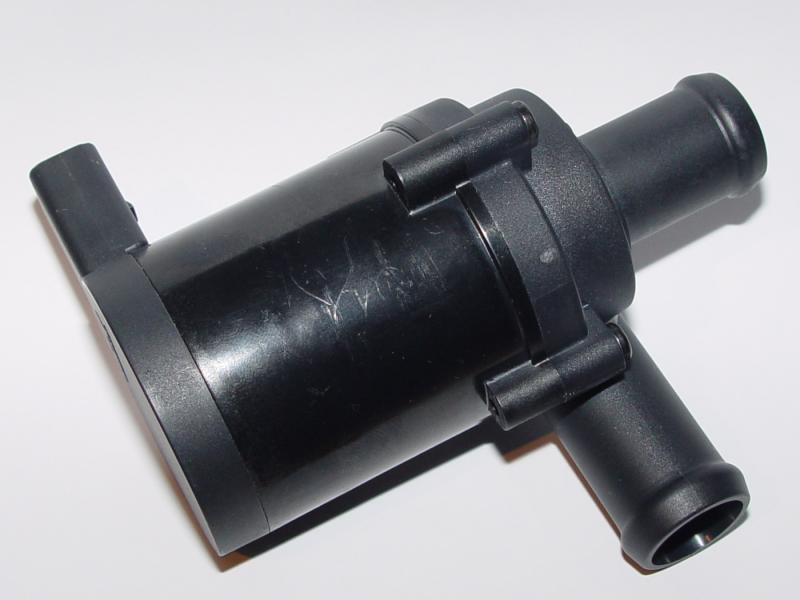

Antennenweiche |
|
| |
|
|
| 7H0
965 561 |
Zusatzwasserpumpe |
141,52 |
| 1J0
973 702 |
passender Stecker
für Zusatzwasserpumpe |
1,80 |
| 000
979 131 |
passende Leitung
mit 2 Kontakten (1,0 mm²) |
1,28 |
| 357
972 740 F |
passende
Einzelleitungsabdichtung |
0,46 |

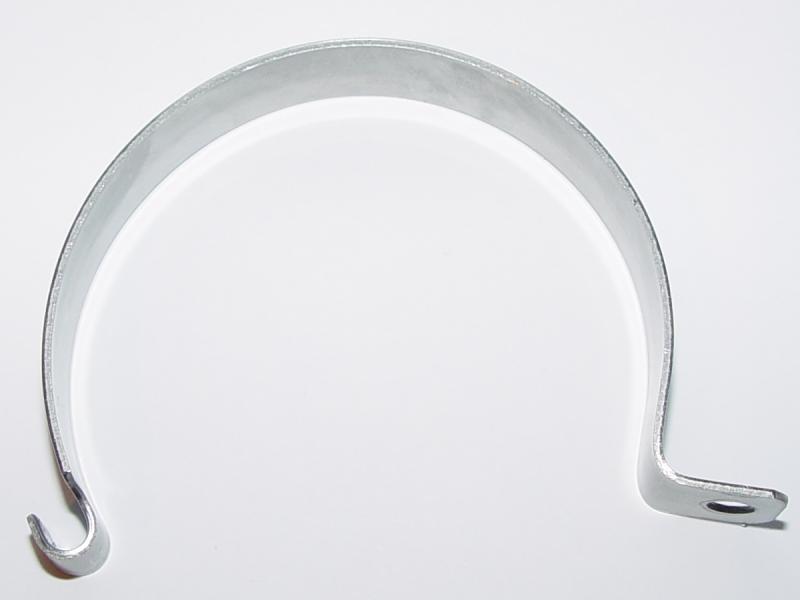

| 7H0
819 597 |
Schelle für Zusatzwasserpumpe |
1,04 |
| N
105 708 01 |
passende Schraube
für Schelle |
0,06 |
| |
|
|
| 4B0
963 303 |
Kraftstoffdosierpumpe |
219,24 |
| 443 906 232 |
passender Stecker
für Kraftstoffdosierpumpe |
2,38 |
| 000
979 225 |
passende Leitung
mit 2 Kontakten (2,5 mm²) |
1,28 |
| 443
906 102 B |
passende
Gummitülle |
2,44 |
| 7M0
813 549 A |
Halter für Kraftstoffdosierpumpe |
3,83 |
| 4A |
4-Gang-Automatik |
| 5A |
5-Gang-Automatik |
| 5S |
5-Gang-Schaltung |
| *1 |
bis Fahrgestellnummer 3BZ 1E 111 772 / 3BZ
1P 062 066 |
| *2 |
ab Fahrgestellnummer 3BZ 1E 111 773 / 3BZ
1P 062 067 |
|
Stecker A |
|
Teilenummer |
Bezeichnung |
Euro |
| 1 |
Webasto Diagnoseleitung |
|
7M0
973 119 |
passender Stecker |
3,83 |
| 2 |
CAN High |
|
000
979 009 |
Einzelleitung mit 2 Kontakten |
1,28 |
| 3 |
CAN Low |
|
3B0 972 742 C |
Einzelleistungsabdichtung |
0,46 |
| 4 |
Absperrventil f. Kühlmittel |
|
3B0 972 840 |
Stopfen |
0,39 |
| 5 |
Hauptschalter |
|
|
|
|
| 6 |
Dosierpumpe |
|
|
|
|
| |
|
|
|
|
|
|
Stecker B |
|
Teilenummer |
Bezeichnung |
Euro |
| 1 |
Klemme 30 (Sicherung 30A) |
|
6N0 927 997 A |
passender Stecker |
1,80 |
| 2 |
Klemme 31 |
|
000
979 225 |
Einzelleitung mit 2 Kontakten |
1,28 |
|
|
|
3B0 972 741 A |
Einzelleistungsabdichtung |
0,46 |
| |
|
|
|
|
|
|
Stecker C |
|
Teilenummer |
Bezeichnung |
Euro |
| 1 |
Glühkerze mit Flammwächter |
|
83825A |
passender Stecker (Webasto) |
|
| 2 |
Klemme 31 |
|
|
|
|
| |
|
|
|
|
|
|
Stecker D |
|
Teilenummer |
Bezeichnung |
Euro |
| 1 |
Verbrennungsluftgebläse |
|
9000649A |
passender Stecker (Webasto) |
|
| 2 |
Klemme 31 |
|
|
|
|
| |
|
|
|
|
|
|
Stecker E |
|
Teilenummer |
Bezeichnung |
Euro |
| 1 |
Umwälzpumpe |
|
83827A |
passender Stecker (Webasto) |
|
| 2 |
Klemme 31 |
|
|
|
|
|
