Umbau einer On Star-Konsole
| Teilenummer |
Beschreibung |
Euro |
| 3B0035629J 2EN |
OnStar Bedieneinheit,
perlgrau |
118,90 |
| 4B0 971 833 |
Steckergehäuse, 6-polig, inkl. Kontakte |
2,15 |
| 8D0 972 623 AA |
Steckergehäuse, 2-polig |
3,25 |
| 000 979 018 E |
Leitungssatz mit 2 Kontakten |
1,14 |
| 8E0 972 763 |
Steckergehäuse, 2-polig |
0,75 |
| 000 979 012 |
Leitungssatz mit 2 Kontakten |
1,14 |
 |
|
 |
|
Lackierung der beiden Gehäusehälften in
schwarz. |
|
|
|
|
|
|
|
 |
|
 |
|
Lochrasterplatine mit LED-Arrays
(FLED 5x16 RT von Reichelt),
je
2 Array mit 100 Ohm in Reihe. |
|
|
|
|
|
|
|
|
|
 |
|
CNC gefräste Filterscheiben eingesetzt.
Hergestellt durch die
Schaeffer AG.
Erstellt mit dem Frontplatten Designer.
Datei linkes Fenster /
Datei rechtes Fenster |
|
|
|
|
|
|
|
|
|
|
|
Leitungen 000 979 018 E in die Stecker 4B0 971
833
und 8D0 972 623 AA einführen und die Leitung
000 979 012 in den Stecker 8E0 972 763 |
|
|
|
|
|
|
|
 |
|
|
|

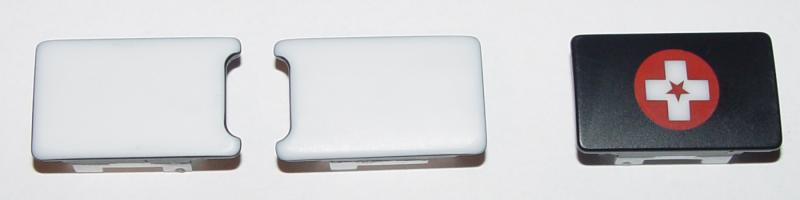

Wenn man die Tasten weiterverwenden möchte,
allerdings für andere Zwecke, so kann man die
auch abschleifen und mit eigenen Logos bekleben. |
|
