Komfortblinkmodul B3

Das Komfortblinkmodul B3 MOS-FET von CXI ist dank der Bestückung mit
MOS-FET-Bauteilen sehr klein und kommt ohne ein mechanisches Relais aus.
Das Gewährleistet eine geringe Störanfälligkeit, dazu bekommt man 5 Jahre
Garantie vom Hersteller. Bestellen kann man es hier. Es kostet jetzt nur noch
49 Euro statt 69 Euro und ab 5 Stück gibt noch mal Rabatt. Lieferumfang:

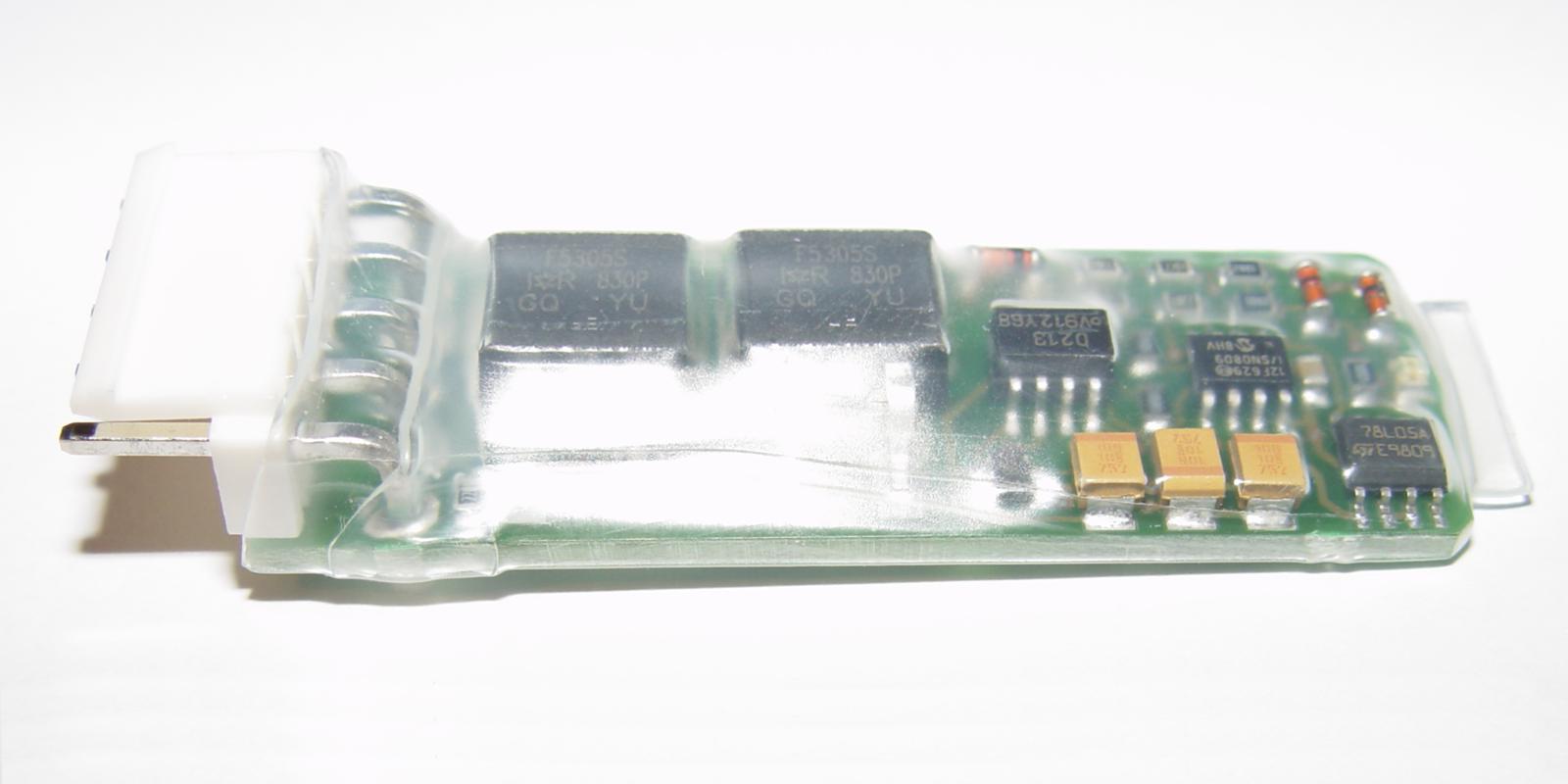

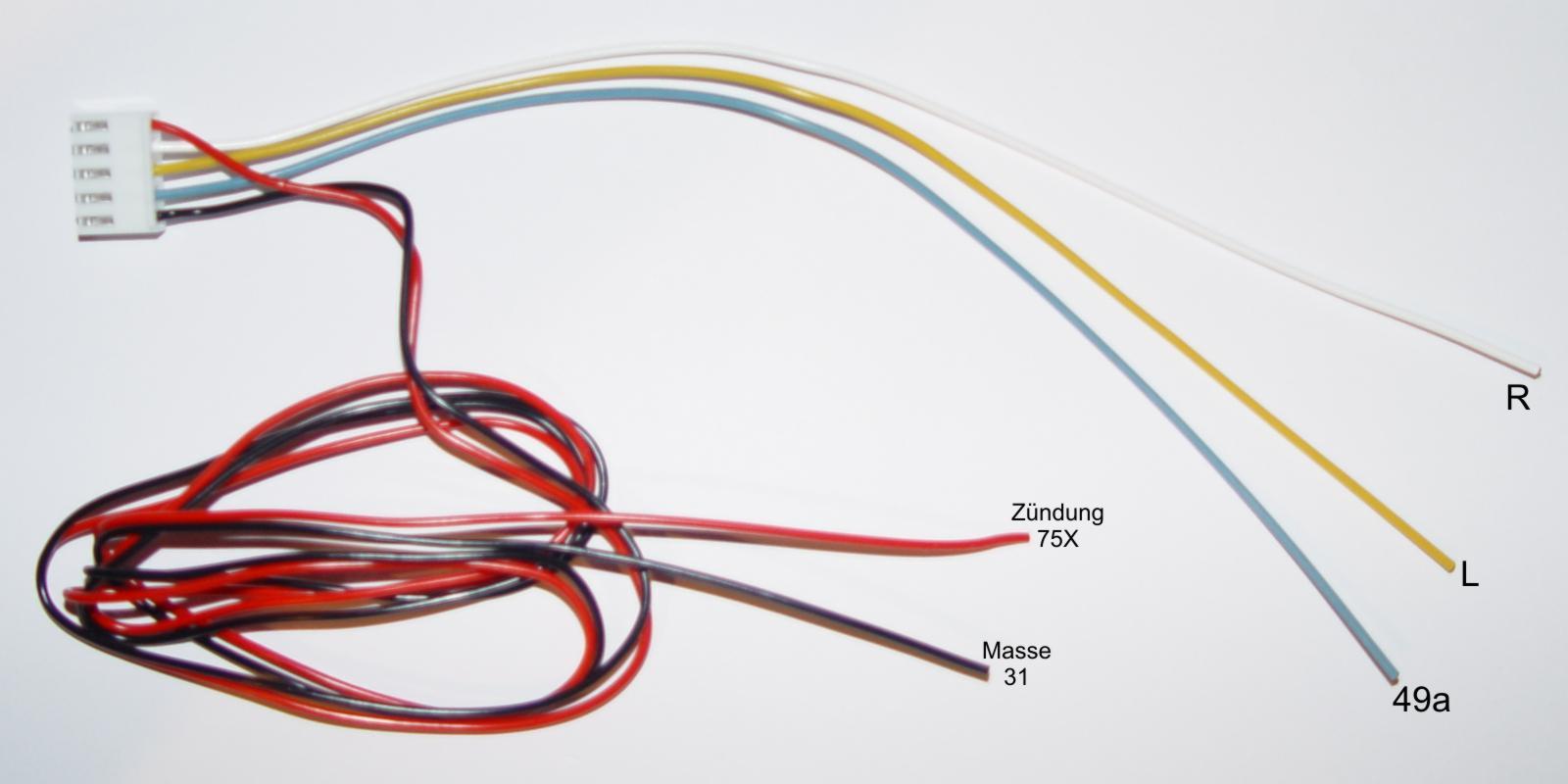

Anschlusskabel Modul (Oberseite) Modul (Unterseite)

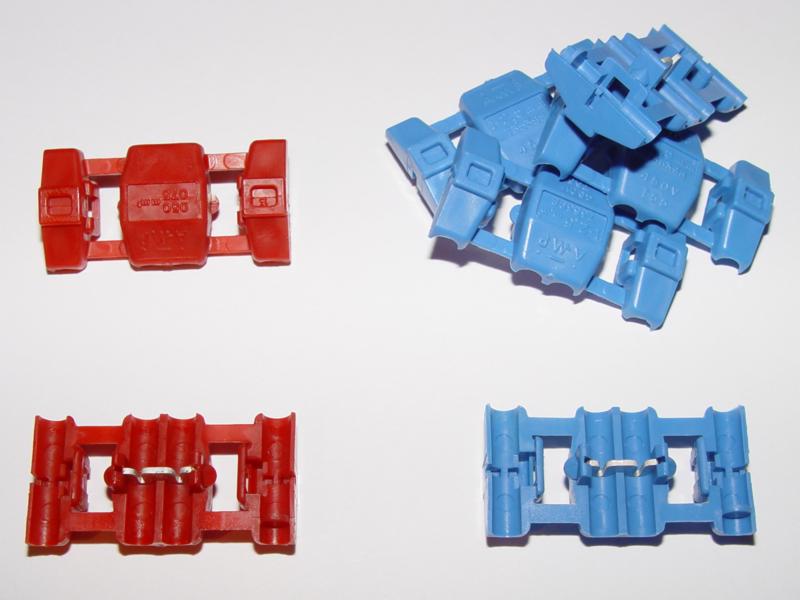

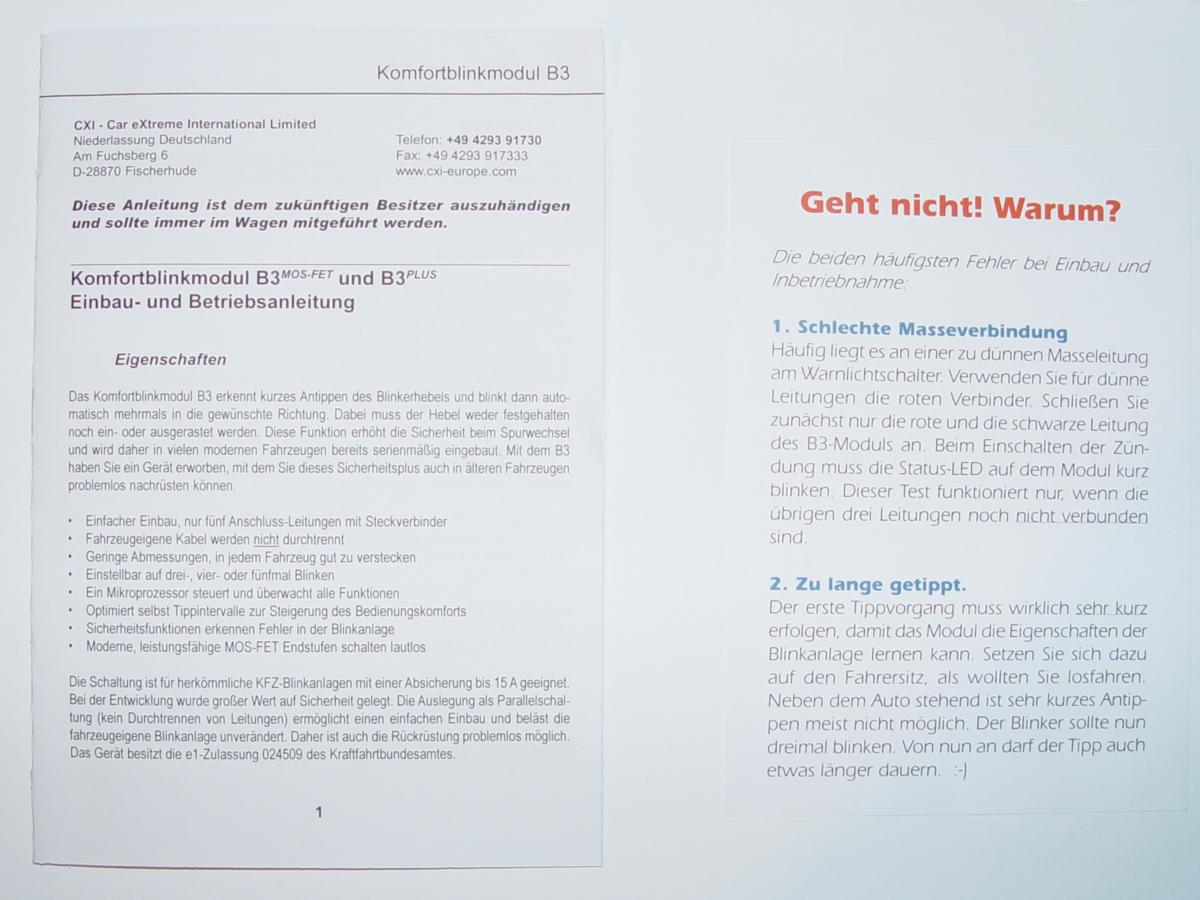

Verpackung   Quetschverbinder Anleitung


Benötigtes Werkzeug:

Radio-Entriegelungswerkzeug
Kombizange oder Lötkolben, Lötzinn, Cuttermesser und Isolierband



Einbauanleitung für Passat 3B / 3BG und Skoda Superb I:

Am einfachsten und schnellsten ist das Modul direkt am Kabel des Warnlicht-
schalters anzuklemmen. Um an den Schalter zu kommen baut man am besten
das Radio bzw. Navigationssystem aus und drückt den Warnlichtschalter von

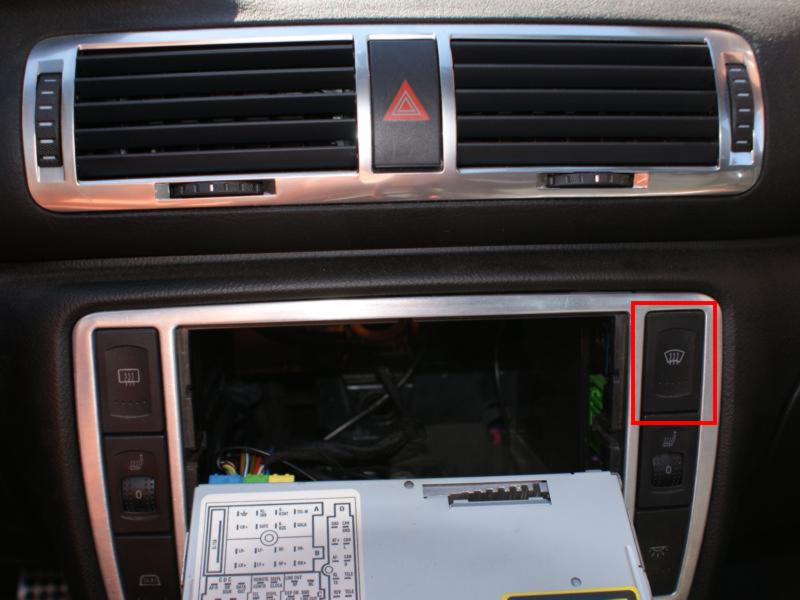

hinten raus. Beim Passat ist der Schalter oben rechts (rote Markierung).

Danach entfernt man ein wenig von der Kabelumantelung. Um die Kabel des
Moduls anzuschließen kann man die mitgelieferten Quetschverbinder nehmen
oder man lötet sie direkt an. Dazu entfernt man ein wenig von der Isolierung,
und wickelt nach dem Auflöten wieder Isolierband drum. Das ist zwar ein
wenig aufwändiger aber es trägt nicht so dick auf. Anschlussplan siehe unten.

Nach dem Anklemmen aller Leitungen wird das Modul gemäß Anleitung
erstmal resettet, programmiert und getestet. Wenn alles funktioniert kann
man das Modul an der linken Seite hinter dem Schalter der Heckscheiben-
heizung verstecken und alles wieder zusammenbauen.

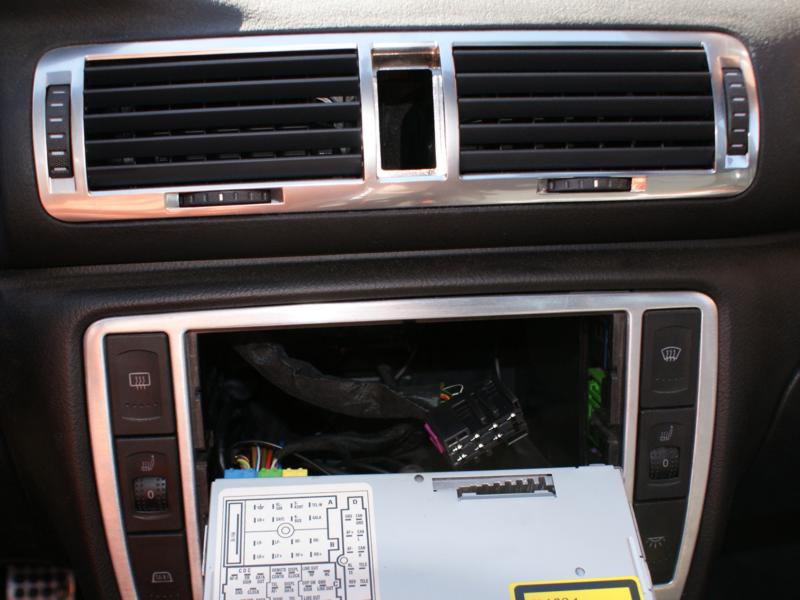

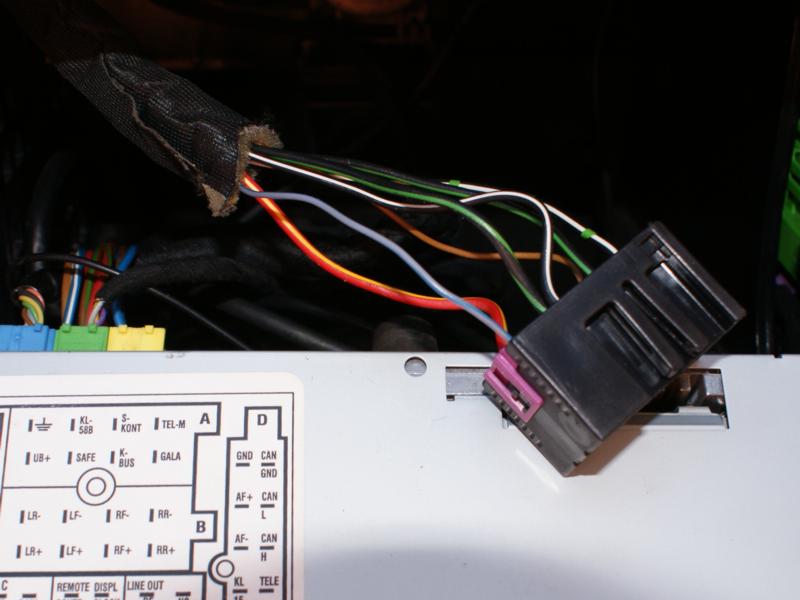

Schalter ausbauen Kabel hervorholen und Adern freilegen

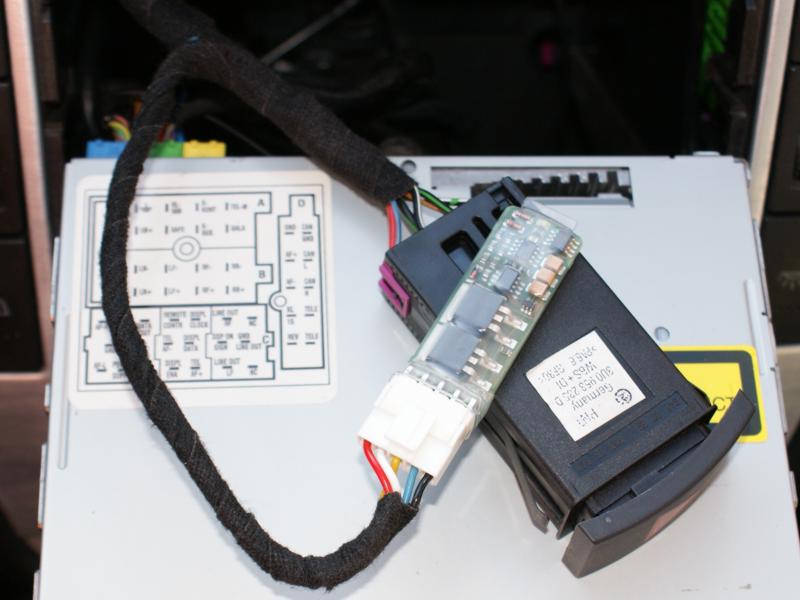

Leitungen anklemmen oder anlöten Resetten und Testen



Komfortblinkmodul B3



VAG

  Passat 3B / 3BG   Skoda Superb I

Funktion

Farbe   Kabelfarben   3B0 953 235 D   3U0 953 235 D
75X = Zündung rot - schwarz/grün (dick)   Pin 6   Pin 7
31 = Masse schwarz - braun   Pin 5   Pin 6
49a blau - schwarz/weiss/grün   Pin 1   Pin 1
L = Blinker links weiß - schwarz/weiss   Pin 2   Pin 2
R = Blinker rechts gelb - schwarz/grün (dünn)   Pin 3   Pin 3

 * bei Fahrzeugen mit AHK kann die Pinbelegung abweichen
