Adapter für W8-Leuchte

1x 893 971 993 Buchse, 3-polig 0,82 Euro
2x 000 979 103 Kontakte 1,67 Euro
1x 3B0 972 706 Stecker, 6-polig 3,04 Euro
2x 000 979 131 E Kontakte 2,20 Euro
2x 161 971 990 A Stecker, 1-polig 0,46 Euro
1x 000 979 107 E Kontakte 2,20 Euro
2x 161 971 976 A Buchse, 1-polig 0,54 Euro
1x 000 979 104 Kontakt   1,67 Euro
17,47 Euro

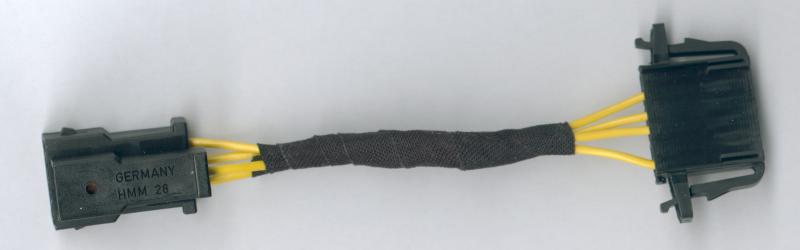

Kontakte in die jeweiligen Stecker bzw. Buchsen reinschieben. Leitungen kürzen, Enden abisolieren,
Schrumpfschlauch drüber schieben und entsprechend der Zeichnung miteinander verlöten.


Den Adapter nach dem Schrumpfen des Schrumpfschlauches evtl. noch mit Klebeband umwickeln.
Jetzt noch die Einzelleitung zum Lichtschalter verlegen und mit Pin 17 (grau/blau) mittels Quetschklemme verbinden.
In der Einkaufsliste stehen jeweils zwei 1-polige Steckverbinder, den zweiten kann man in der Nähe vom
Lichtschalter in die Einzelleitung integrieren, wer das nicht will braucht ihn auch nicht mit zu bestellen.
