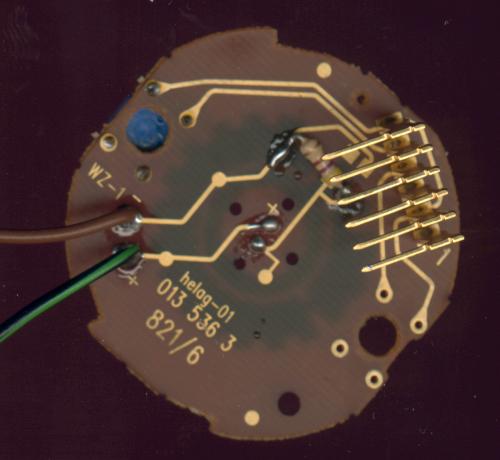

Platine von vorne:
Für die Beleuchtung habe ich eine helle rote LED (5mm) gewählt,
sie
wird direkt auf die Platine (kleiner Kreis) in der mitte aufgelötet.
Die Anschlußdrähte die
nach außen gehen werden im großen Kreis angelötet. |
|
|
|
|
|

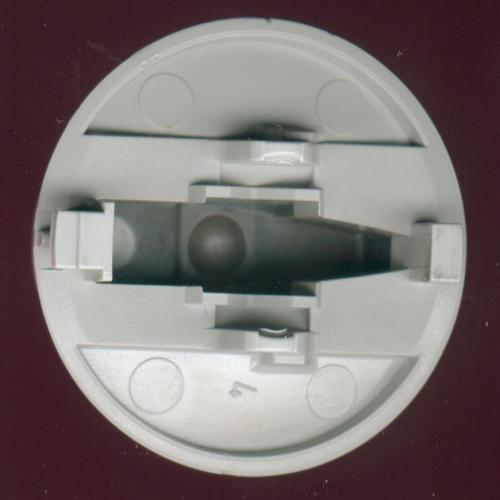

Drehschalterkappe von innen:
Normalerweise würde das Licht der LED jetzt auf die runde Mulde in der
Kappe
treffen. Aber von dort aus wird das Licht nur schlecht zur Austrittsöffnung geleitet. |
|
|
|
|
|

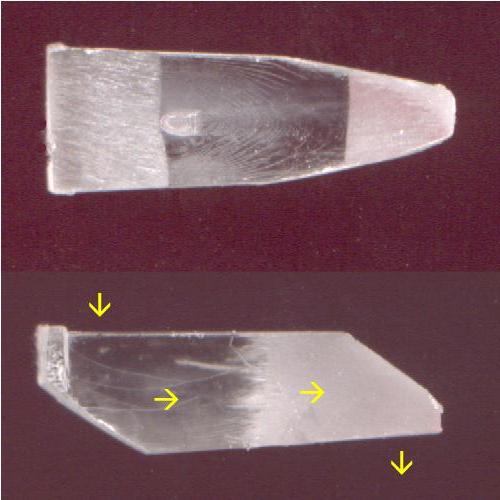

Lichtleiter:
Um das Licht besser zur Öffnung zu leiten habe ich mir
aus einem Stück Plexiglas einen Lichtleiter zurechtgefeilt. |
|
|
|
|
|

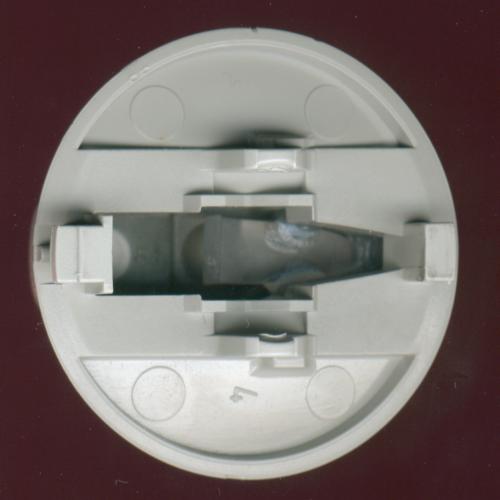

Lichtleiter:
Lichtleiter mit Sekundenkleber befestigen. |
|
|
|
|
|
Platine: LED direkt auf die Platine in
der mitte einlöten,
dazu noch einen Widerstand und die beiden Anschlussdrähte. |
|
|
|
|
|

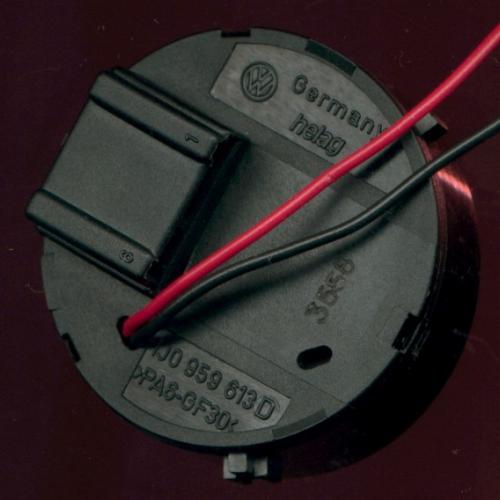

von hinten:
Die Anschlußdrähte habe ich durch eines
der beiden Löcher auf der
Rückseite
rausgeführt. An die Kabelenden müssen noch passende Kabelschuhe
angebracht werden. |
|
|
|
|
|
Fertig:
Nun ja, so ist nicht viel zu erkennen, aber es funktioniert..... |
