Luftausströmer vom Skoda Superb

(zum Vergrößern auf die Bilder klicken)



Die Luftdüsen vom Superb passen 100%tig in den Passat rein.
Die senkrechten Regler sind beleuchtet und dadurch das der
Warnlichtschalter jetzt in den mittleren Ausströmer integriert
ist hat man Platz für einen Zusatzschalter (z.B. Schalter für
Frontscheibenheizung oder Einparksensoren vom Sharan).

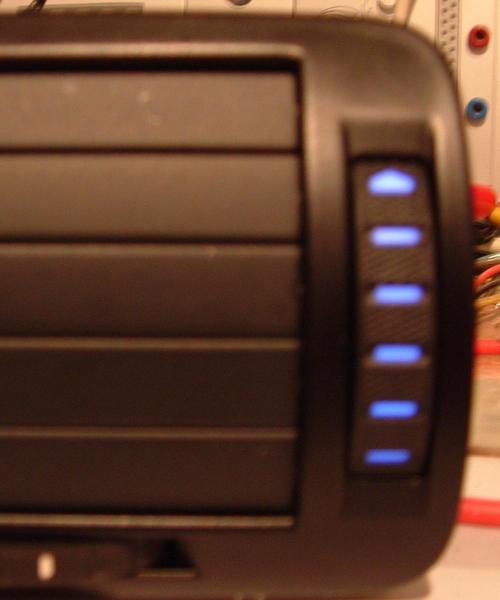

Die Skoda-Beleuchtung ist serienmäßig grün, bei den ersten
Passat 3B passt das ja, ich habe allerdings die LEDs gegen
rote getauscht (Daten siehe weiter unten).
Die Anode ist jeweils oben in dem Bild. Braun = Masse



Das Orginal-Kabel reicht von der Länge her bis zum neuen Ein-
bauplatz des Schalter, es kann aber sein das man den Kabelbaum
ein wenig auftrennen muss. Bei mir war noch das Kabel für die
rechte Sitzheizung mit drin.

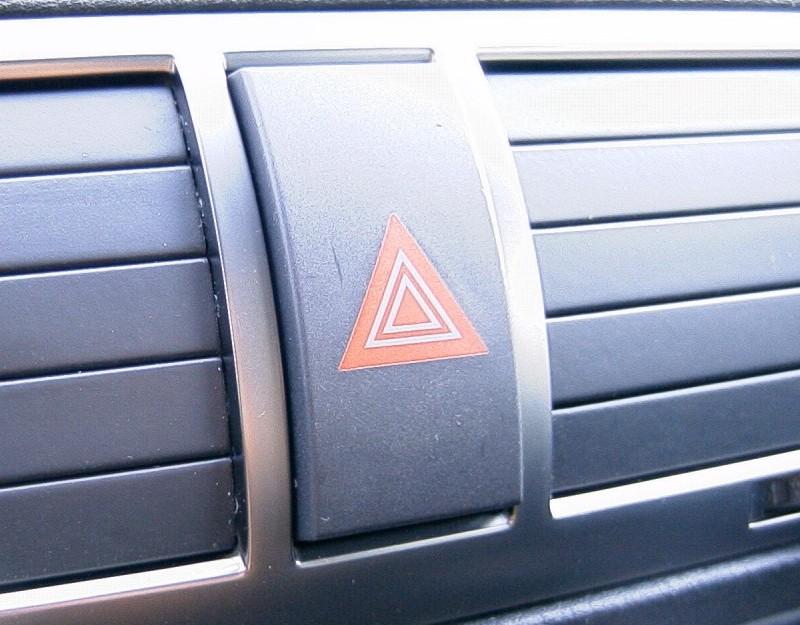

Der Warnlichtschalter vom Superb hat eine geringfügig andere
Pinbeleung. Es gibt 2 verschiedene Einbau-Lösungen.



1.
Man verwendet den Passat-Warnlichtschalter und macht da
die Kappe vom Superb-Warnlichtschalter drauf. Dann steht der
Schalter im Ruhezustand leider etwas raus. Erst wenn man ihn
drückt schließt er bündig mit dem Ausströmer ab.



2.
Man nimmt den Superb-Warnlichtschalter so wie er ist, aber
ändert den Stecker (1J0 971 971). Dazu muss man die Kontake
aus dem alten Stecker rausdrücken und in den neuen wie folgt
einsetzen. (Unten ist eine Tabelle mit Beschreibung)
Pin Farbe
 1 - sw/ws/gn
 2 - sw/gn
 3 - sw/ws
 4 - gr/bl
 5 -
 6 - br
 7 - sw/gn
 8 - ro/ge

Bei Verwendung von roten
LEDs der Bauform PLCC 2
(3,2x2,8x1,9mm) von Reichelt
(SMD-LED 3528 RT) können
die Widerstände so bleiben.

Bei Verwendung von blauen
LEDs der Bauform PLCC 2
(3,2x2,8x1,9mm) von Reichelt
(SMD-LED 3528 BL) müssen
die beiden Widerstände gegen
120 Ohm getauscht werden
(SMD 1/4W 120).



Pin Farbe Funktion Passat-Warnlichtschalter Funktion Superb-Warnlichtschalter Farbe Pin
1 sw/ws/gn Blinkimpulse zum Blinkerhebel Blinkimpulse zum Blinkerhebel sw/ws/gn 1
2 sw/gn Blinker rechts, vom Blinkerhebel Blinker rechts, vom Blinkerhebel sw/gn 2
3 sw/ws Blinker links, vom Blinkerhebel Blinker links, vom Blinkerhebel sw/ws 3
4 gr/bl Beleuchtung Beleuchtung gr/bl 4
5 br Masse Kontrolllampe für AHK ??? - 5
6 sw/gn 12 Volt für Blinken (5A Si.) Masse br 6
7 ro/ge 12 Volt für Warnblinken (15A Si.) 12 Volt für Blinken (5A Si.) sw/gn 7
- -  - 12 Volt für Warnblinken (15A (Si.) ro/ge 8




Zusatzbeleuchtung für Superb-Luftausströmer

Das senkrechte Verstallrad ist ja nun schön beleuchtet,
fehlt nur noch eine Beleuchtung für das waagerechte
Verstellrad. Ich habe zu diesem Zweck 2 rote LEDs
von Reichelt (LED 2MM FT RT) neben das Verstellrad
aufs Plastik geklebt. Die Anschlußdrähte habe gehen
durch 2 kleine Bohrungen zur Unterseite des Ausströmers.

Auf der Unterseite habe ich dann auch die Verdrahtung
der LEDs und des Vorwiderstandes (470 Ohm) vorge-
nommen.

Leider kann meine Kamera das LED-Licht nicht so
gut rüberbringen....
