USB-Buchsen

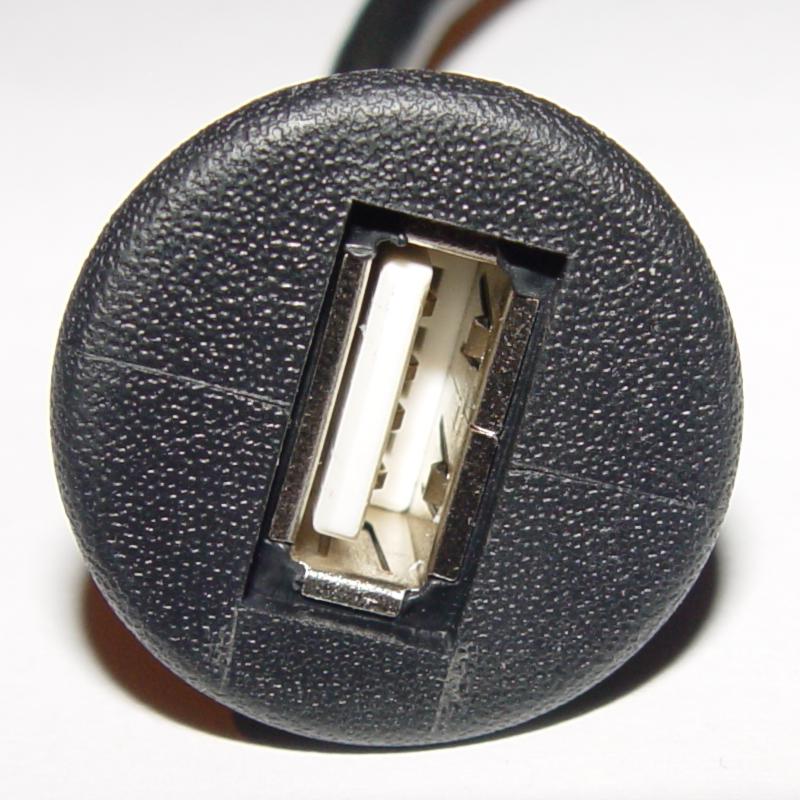

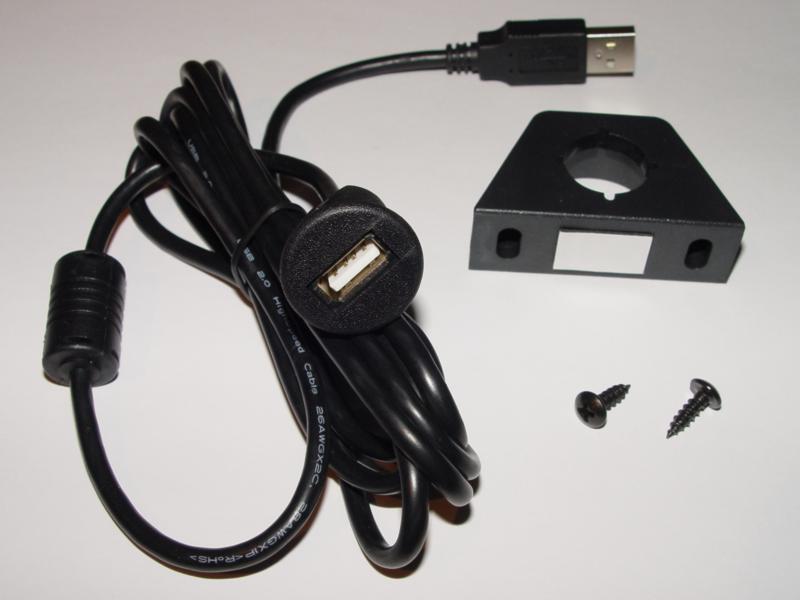

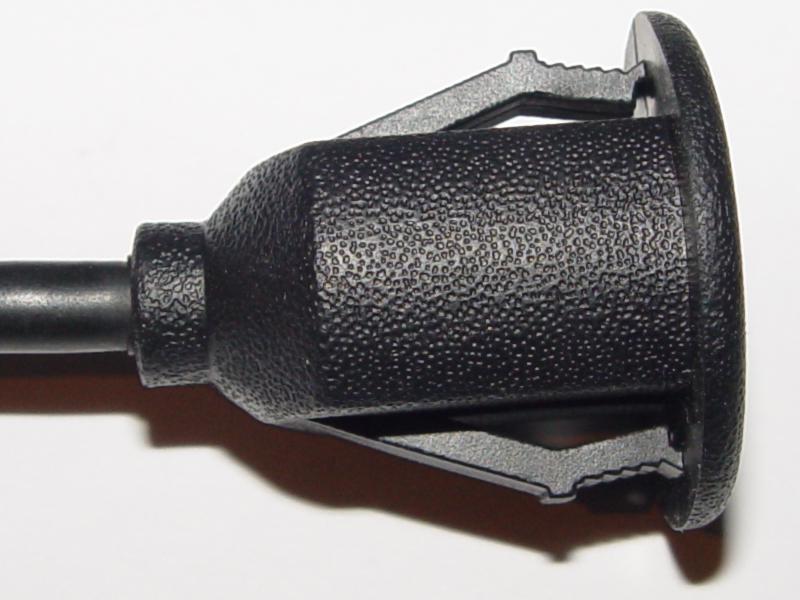

Standard USB-Buchse



Diese Buchse bekommt man am günstigsten (2,50€) bei Pollin unter
der Bestellnummer 721 572. Bei eBay soll die bis 15 Euro kosten.
Kabellänge circa 2m, Einbaudurchmesser 19x17mm

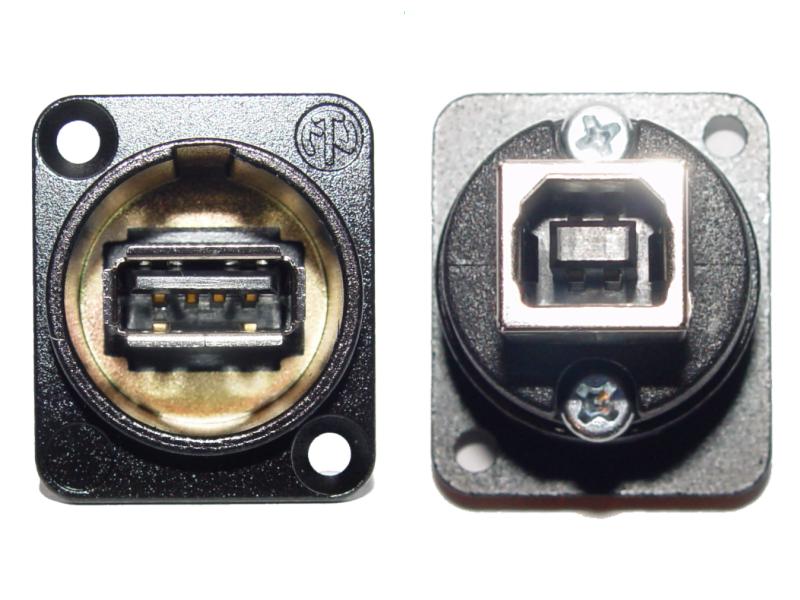

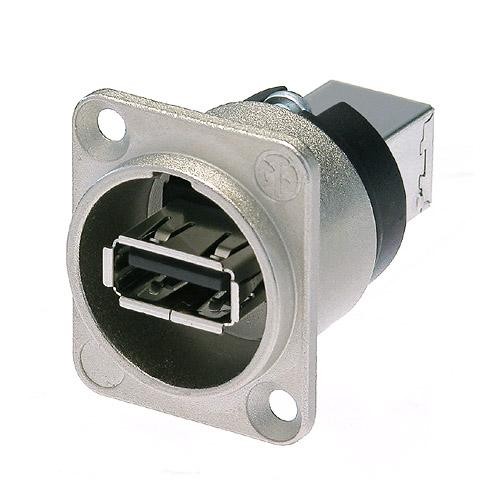

Neutrik USB-Buchse


NAUSB   NAUSB-B   SCDX   AK 672/2-xx


Die schwarze und silberne Buchse kann man bei Reichelt bestellen, die Klappe (und auch die
Buchsen) bekommt man bei Thomann. Für die weitere Verkabelung benötigt man dann noch
ein USB-Kabel mit Stecker A und B



Teilenummer Beschreibung Euro
Neutrik NAUSB USB Buchse, Silber 4,05
Neutrik NAUSB-B USB Buchse, schwarz 4,35

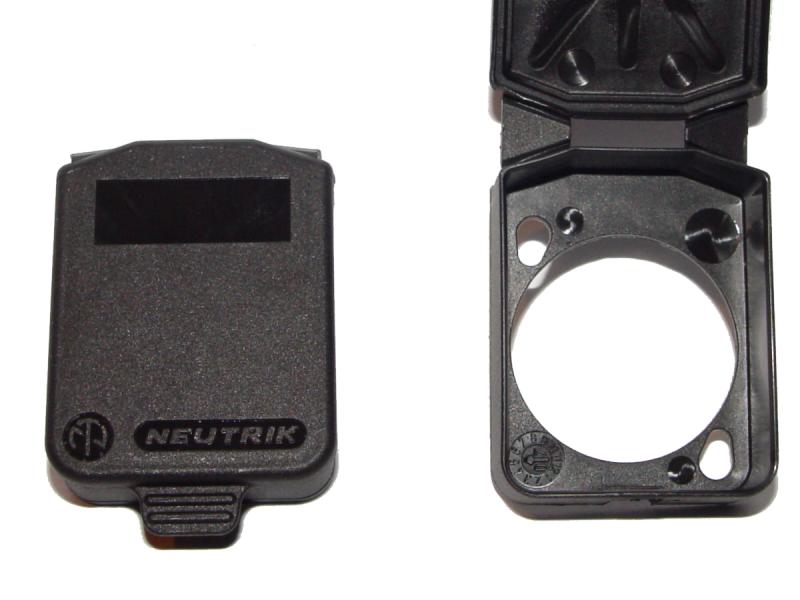

Neutrik SCDX Dichtklappe 1,19

AK 672/2-1,0 USB-Kabel A-B 1m 0,50
AK 672/2-2,0 USB-Kabel A-B 1,8m 0,70
AK 672/2-3,0 USB-Kabel A-B 3m 0,85
AK 672/2-5,0 USB-Kabel A-B 5m 1,10

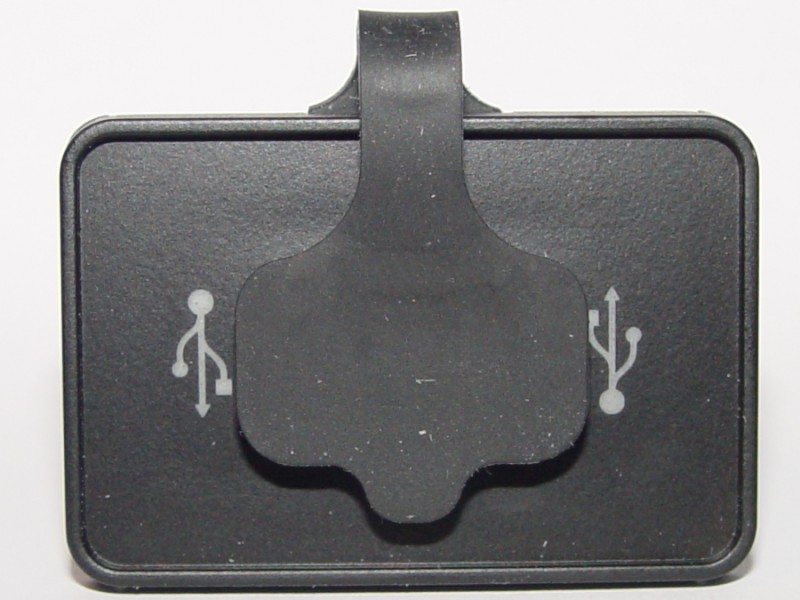

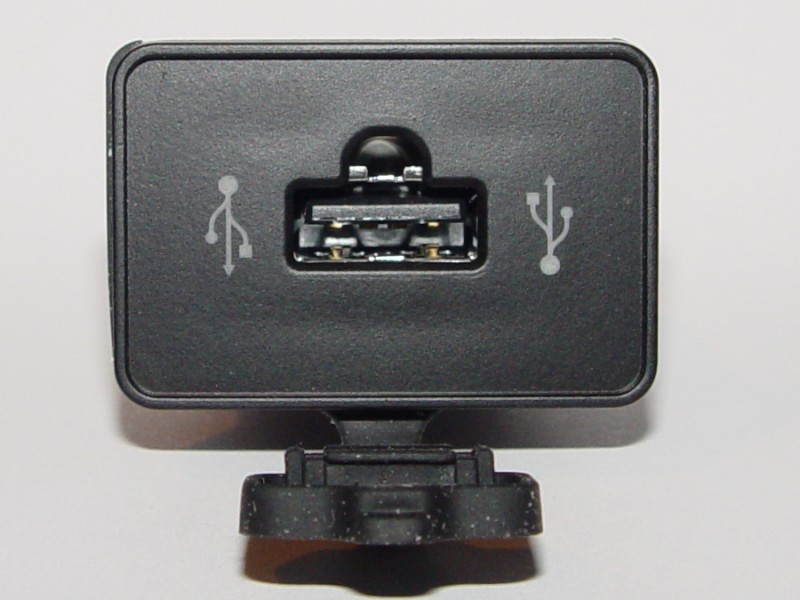

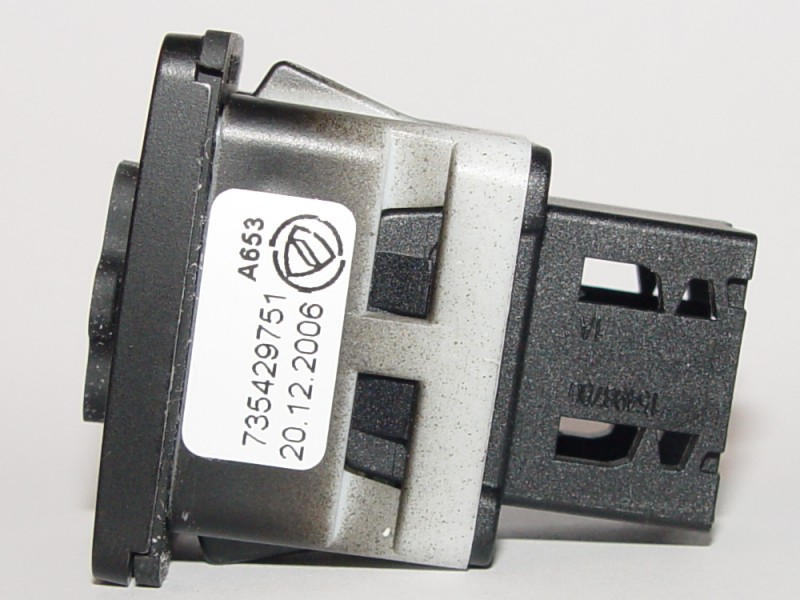

Fiat USB-Buchse mit Beleuchtung

(Hersteller: Delphi)





Pin
1
2
3
4
5
6



Farbe
leer
rot
weiß
grün
schwarz
gr o. sw



Funktion
keine
+5V
Data -
Data +
Masse
Abschirmung



Fiat-Teilenummer Beschreibung Euro
735429751 Verbinder Media-F 24,26

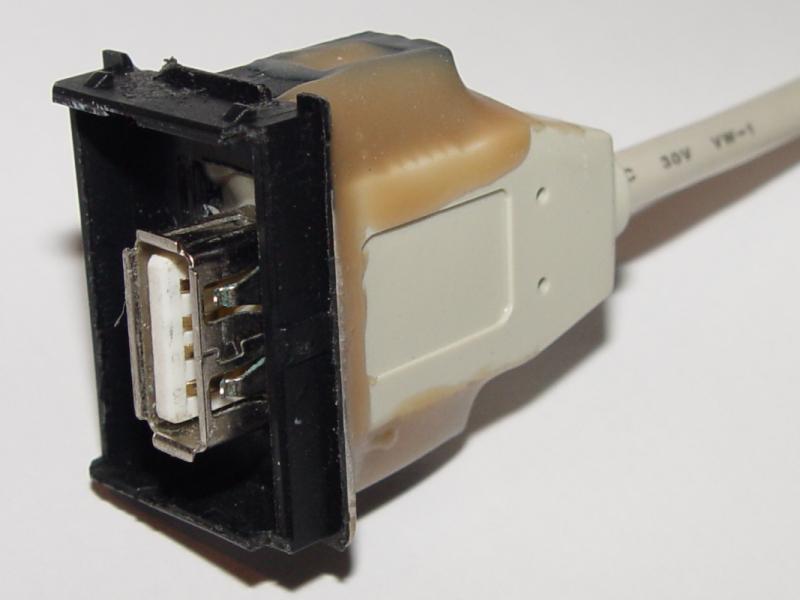

Eigenbau USB-Buchse

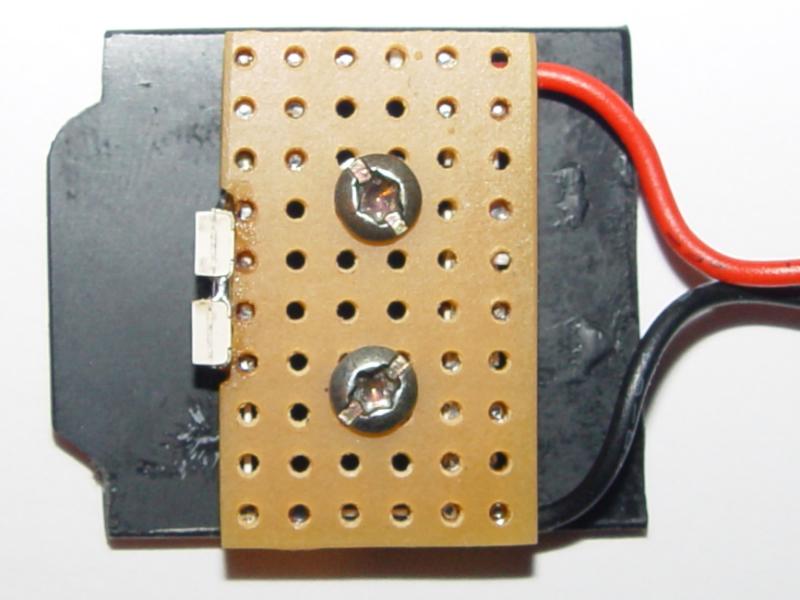

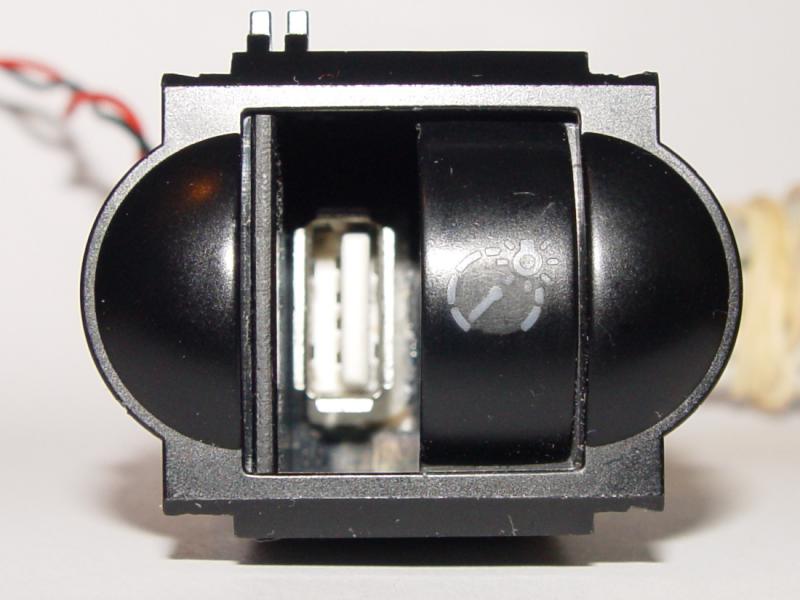

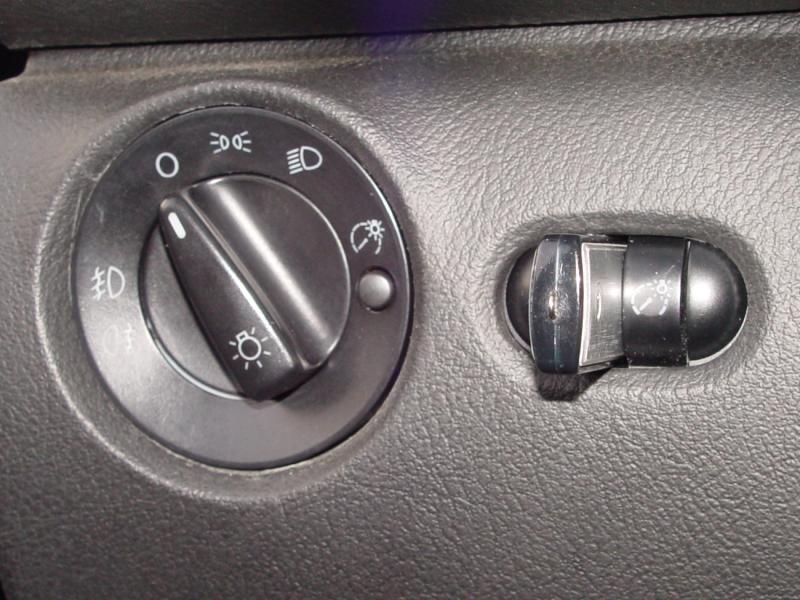

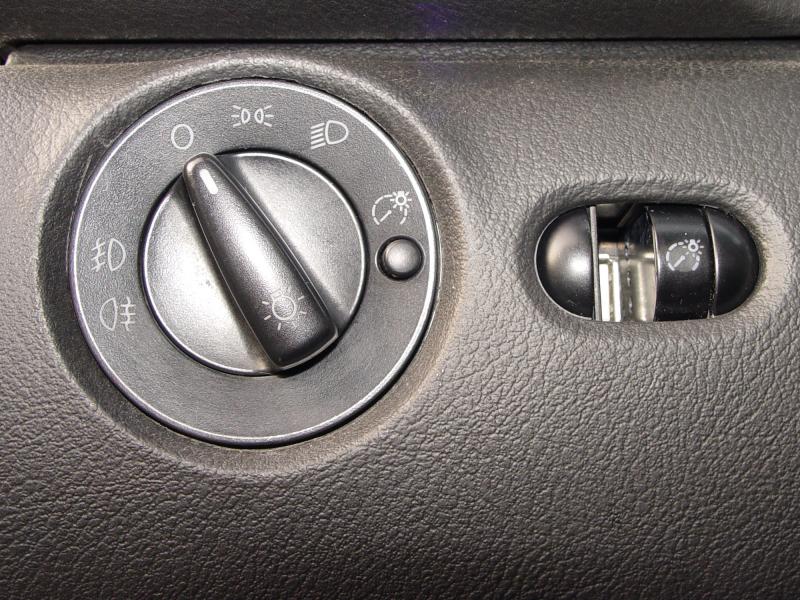

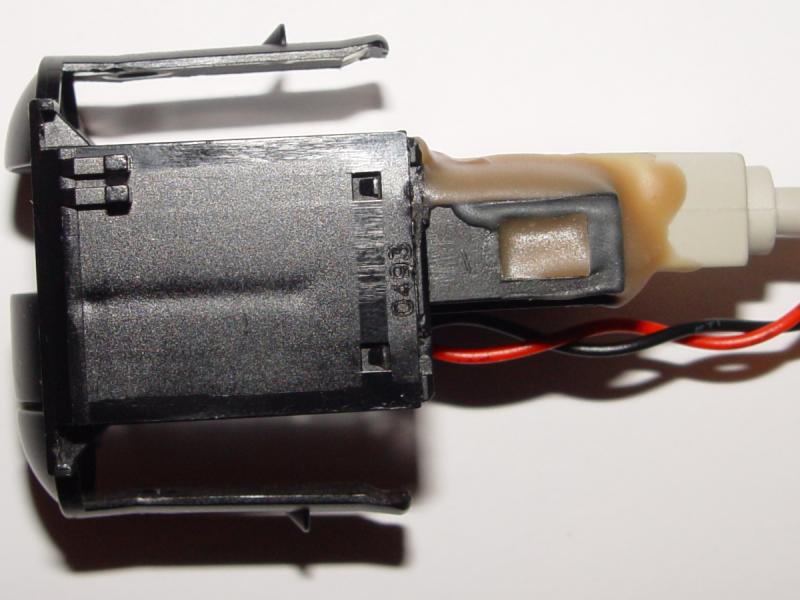

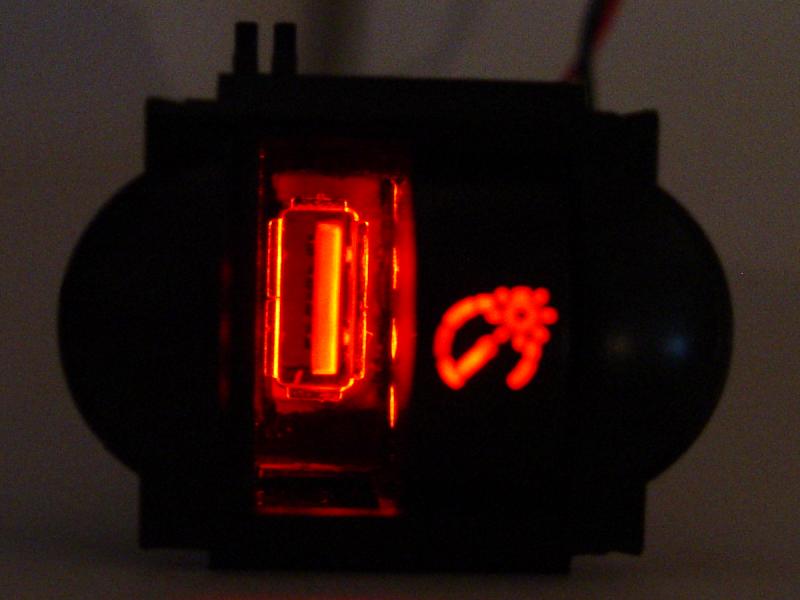

Einbau in Helligkeitsregler (Xenon)







Bei Fahrzeugen mit Xenon ist der Regler nur noch für die Instrumentenbeleuchtung vorhanden.
Diesen kann man ganz leicht zu einer USB-Buchse umbauen. Wenn man auf den Regler
verzichten kann wird er einfach überbrückt (grau mit grau/blau verbinden), man kann aber
auch den Lichtschalter mit integriertem Regler verbauen. Siehe dazu hier.

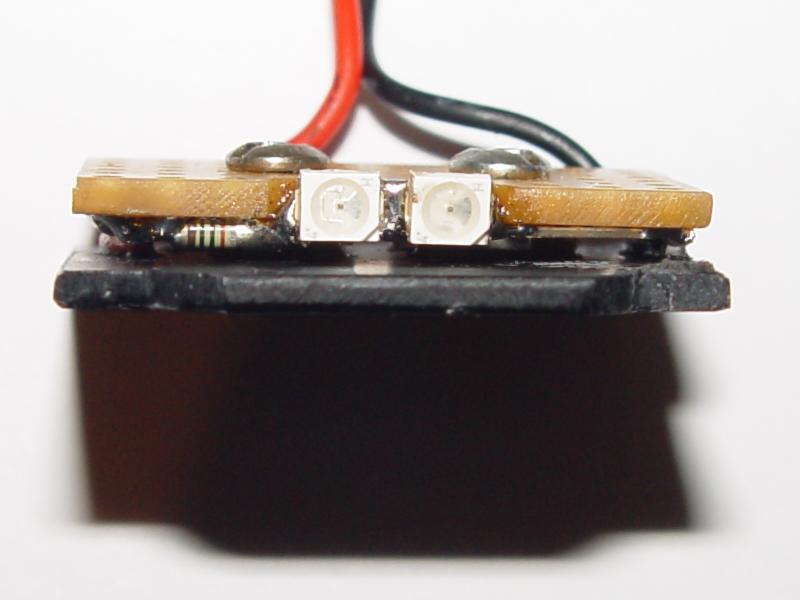

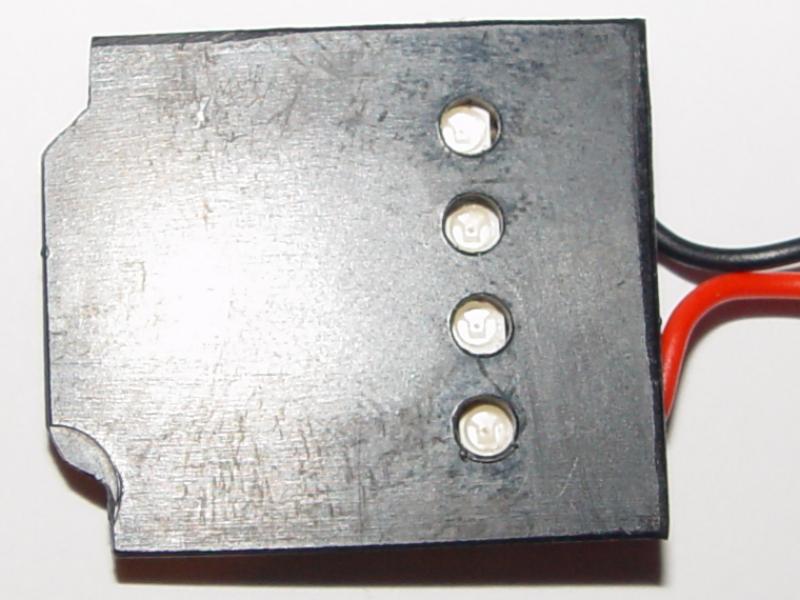

Die Beleuchtung bekommt man vom Stecker des ehemaligen Helligkeitsreglers.
Dazu braucht man das Gegenstück 191 972 713 und die Leitung 000 979 129.
Wobei Pin 1 Masse ist und Pin 3 Beleuchtungs-Plus.



Eigenbau USB-Buchse
Einbau in Zigarettenanzünder-Steckdose

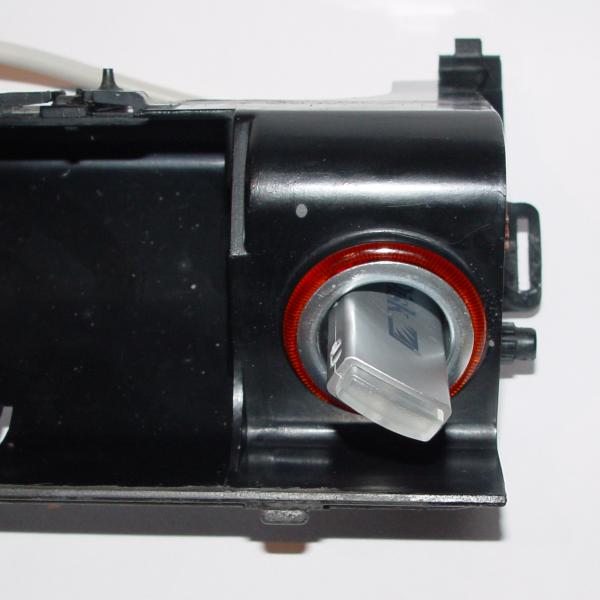

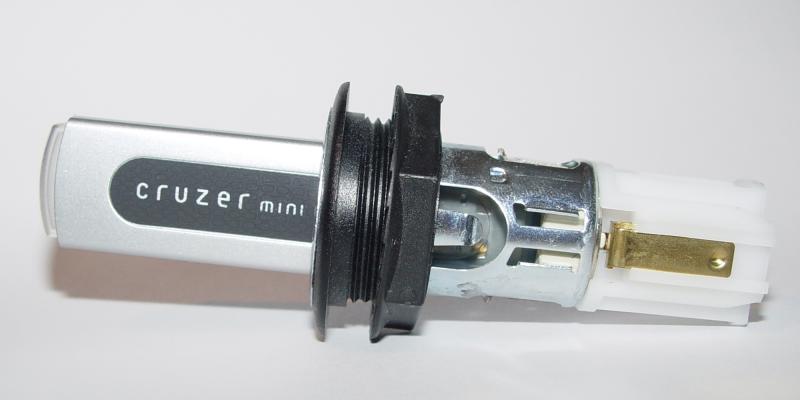

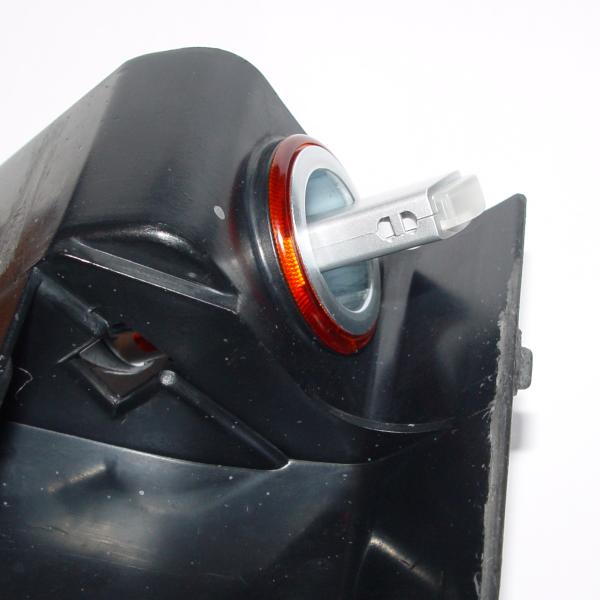

Anprobe in Zigarettenanzündersteckdose

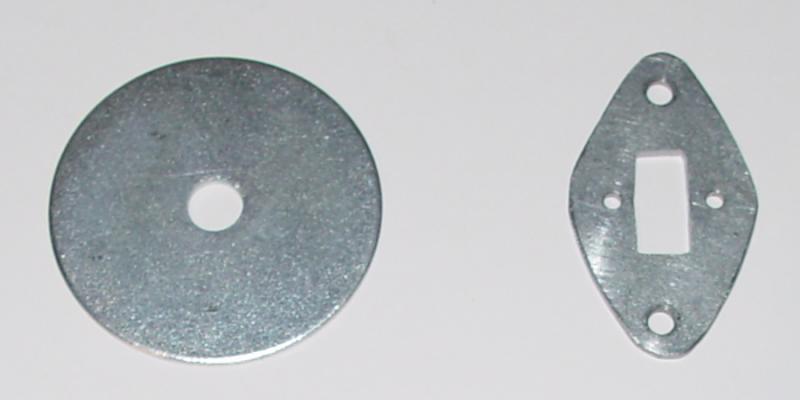

 Dose ohne Strom  Adapter aus 40mm Unterlegscheibe

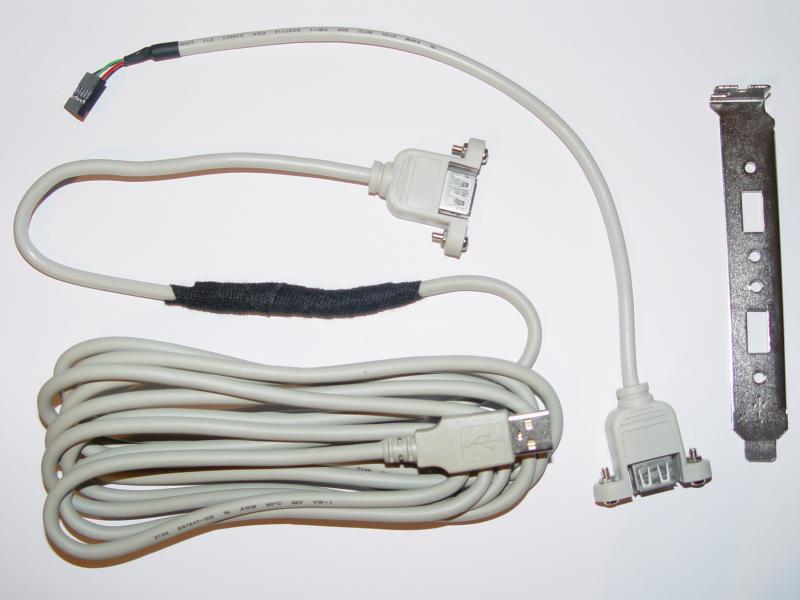

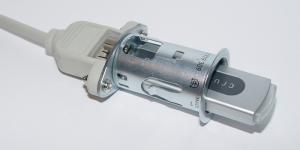

Standardkabel + AK 674/2 von Reichelt Buchse mit Adapter


diagonaler Einbau wegen Beleuchtung

der Einbau folgt später...




Eigenbau USB-Buchse
Einbau in ein Taster-Gehäuse (Taster siehe hier)

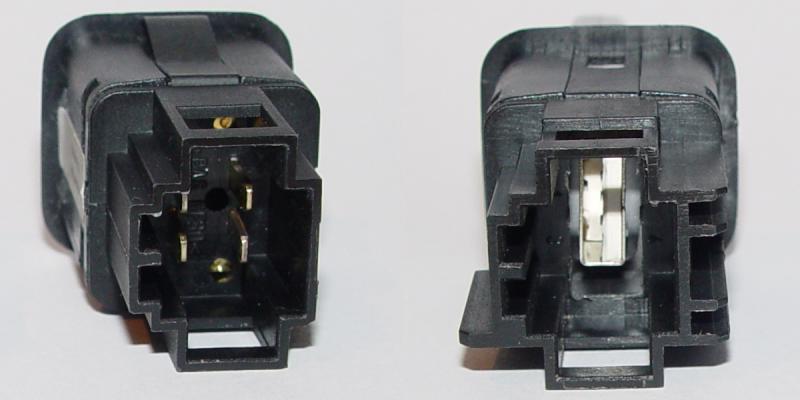

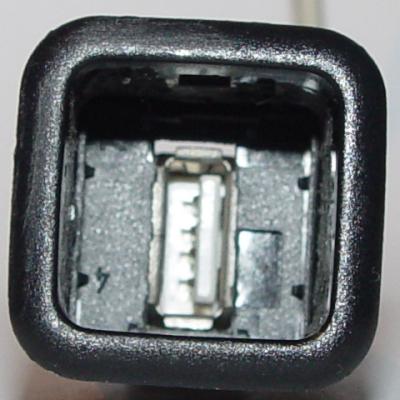

Taster vorher und nachher ohnen Innenleben

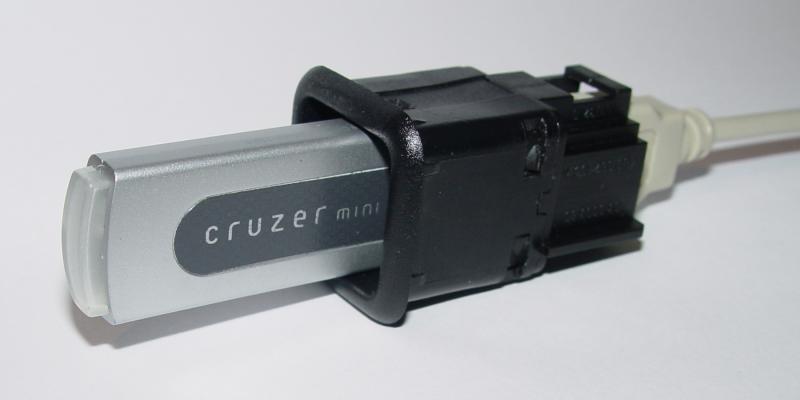

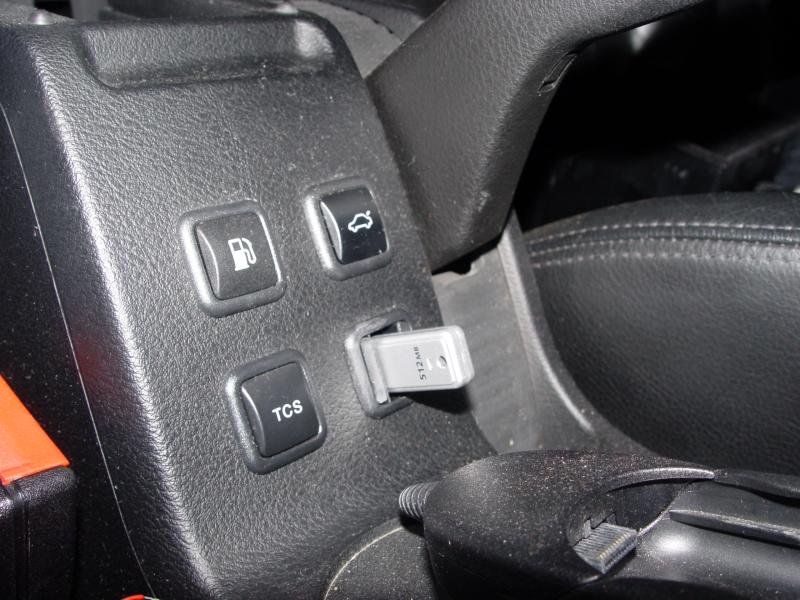

soweit guckt der Stick dann raus Platz für 2 ?

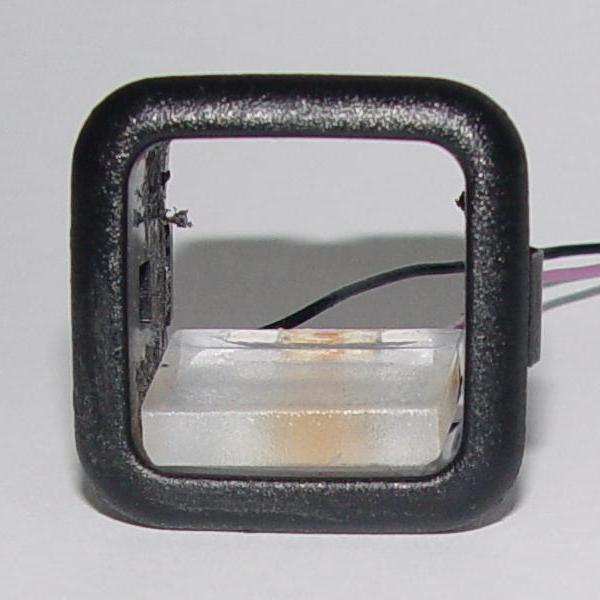

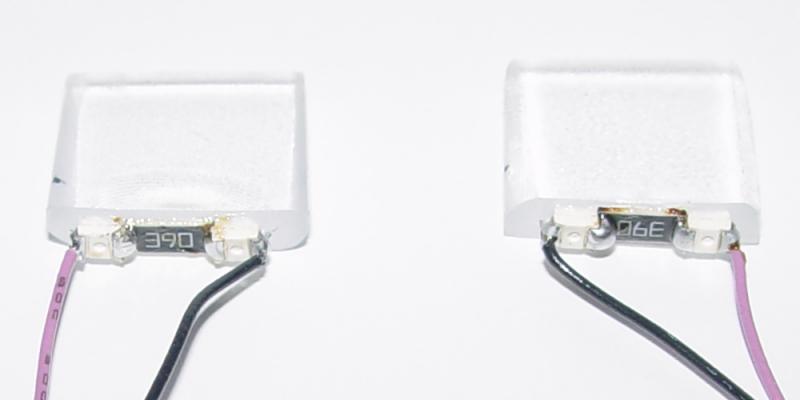

Plexiglas mit je 2 blauen LEDs für Beleuchtung

fertig eingeklebt mit schwarzer Plastikblende

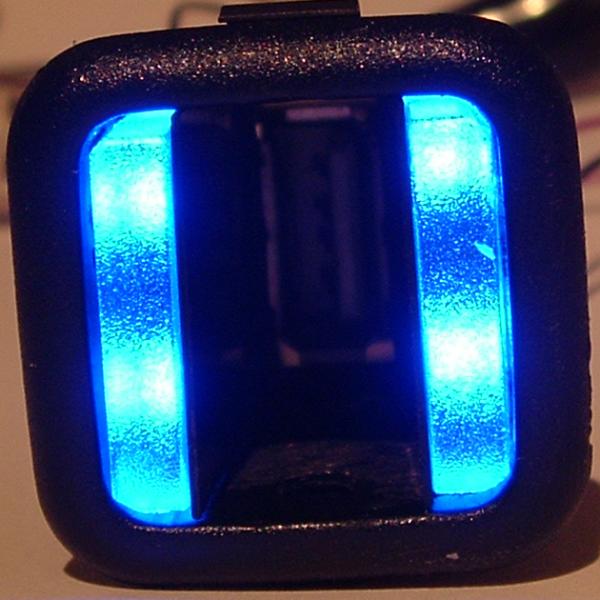

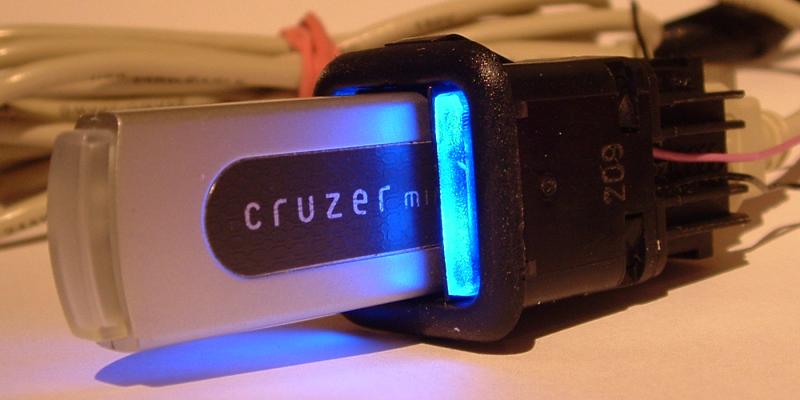

und mit Licht


Einbau in 3BG Armlehne
