Stecker und Reparaturkabel

Stecker für Kombiinstrument und Navigationssysteme

Stecker für FIS (MFA) Stecker für Kombiinstrument Stecker für MFD Kontakt

4A0 972 883 B

 8L0 972 977 C 8L0 972 977 D 3B0 919 754 000 979 018 E

 6,84 Euro

 6,07 Euro 6,07 Euro 4,23 Euro 2,80 Euro



Pin 4A0 972 883 B Pin 3B0 919 754
12 MFA-Display, Clock 4 Zündung Klemme 15
13 MFA-Display, Data 5 ABS-Signal, links
15 MFA-Display, ENA 6 Sprache NF+ (Fahranweisung)
13 CAN-Bus, High (TV-Tuner und TMC-Box)
14 Steuerplus (Motorantenne)
17 Signal Rückfahrlicht
18 ABS-Signal, rechts
19 Sprache NF- (Fahranweisung)
20 Sprache NF-Masse (Fahranweisung)
26 CAN-Bus, Low (TV-Tuner und TMC-Box)



ISO-Stecker für Radio und Navigationssysteme
357 035 447 357 035 447 A 357 035 447 B 000 979 133 (1,0 mm²)
4,23 Euro 4,23 Euro 4,11 Euro 000 979 225 (2,5 mm²)
1,49 Euro



Pin schwarzer Stecker Pin brauner Stecker Pin roter Stecker (nur Navi MCD)
1 GALA 1 LS hinten rechts + 1 CAN-Bus Masse (für DSP)
2 Mute 2 LS hinten rechts - 2 Sprache Masse (für Fahranweisung)
3 Diagnoseleitung (K-Leitung) 3 LS vorne rechts + 3 CAN-Bus Low (für DSP)
4 Zündung 4 LS vorne rechts - 4 Sprache NF+ (für Fahranweisung)
5 Diebstahlsicherung (SAFE) 5 LS vorne links + 5 CAN-Bus High (für DSP)
6 Beleuchtung 6 LS vorne links - 6 Sprache NF- (für Fahranweisung)
7 Dauerplus 7 LS hinten links + 7 nicht belegt
8 Masse 8 LS hinten links - 8 Zündung Klemme 15
9 nicht belegt
10 Signal Rückfahrlicht



Mini-ISO-Stecker für Radio und Navigationssysteme

4A0 972 643 gelber Stecker (Line Out) 2,68 Euro 000 979 131 1,49 Euro

4A0 972 643 A

 grüner Stecker (Telefon, 3-Leiter-Bus) 2,68 Euro

4A0 972 643 B

 blauer Stecker (CD-Wechsler) 2,68 Euro



Pin blauer Stecker Pin grüner Stecker Pin gelber Stecker
13 CD, Data In 7 Telefon NF+ 1 Line-Out, hinten links
14 CD, Data Out 8 MFA-Display, Clock 2 Line-Out, hinten rechts
15 CD, Clock 9 MFA-Display, Data 3 Line-Out, Masse
16 CD, Versorgungsspannung 10 MFA-Display, ENA 4 Line-Out, vorne linke
17 CD, Steuerleitung 11 Fernbedienung 5 Line-Out, vorne rechts
18 CD, Audio Masse 12 Telefon NF- 6 Steuerplus für Bose-Endverstärker
19 CD, NF links
20 CD, NF rechts



Pinbelegung für CD-Wechsler-Kabel

Pin 4A0 972 643 B (blauer Stecker) Pin 6Q0 972 726
13 CD, Data In <> 1
14 CD, Data Out <> 4
15 CD, Clock <> 2
16 CD, Versorgungsspannung <> 6
17 CD, Steuerleitung <> 8
18 CD, Audio Masse <> 3+9
19 CD, NF links <> 10
20 CD, NF rechts <> 7
      5 leer
      11 leer
      12 leer



Stecker für Komfortsteuergerät (KSG)
bzw. Digitaler Sound Prozessor (DSP)

1,0 mm² Kontakte für
die kleinen Kammern
1J0 962 615

1,67 Euro

 1J0 962 623 2,02 Euro 1J0 962 624 2,02 Euro 000 979 131 1,49 Euro




1,0 mm² Kontakte für
die großen Kammern
1J0 962 615 B

1,43 Euro

 1J0 962 623 A 2,02 Euro 1J0 962 624 A 2,02 Euro 000 979 133 1,49 Euro




  2,5 mm² Kontakte für
die großen Kammern
1J0 962 612

1,67 Euro

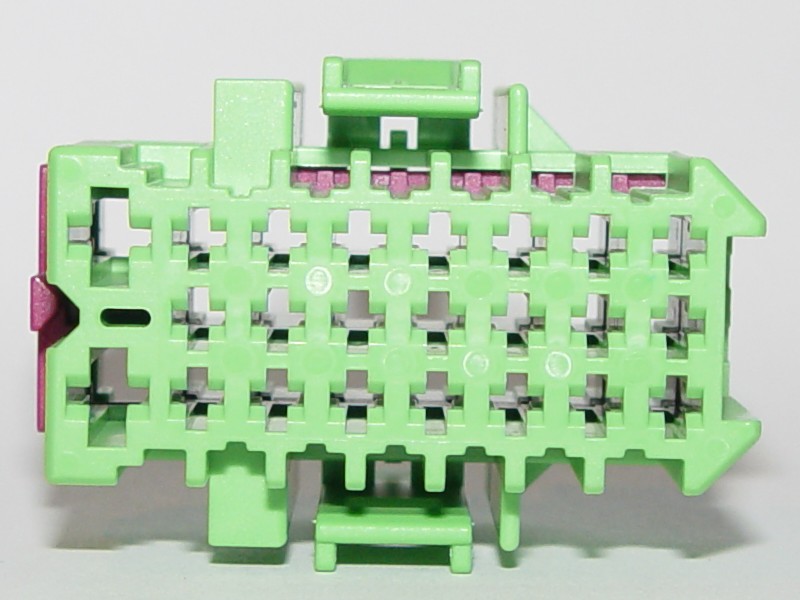

 1J0 962 623 B 2,02 Euro     000 979 225 1,49 Euro



KSG: 3B0 959 799   KSG: 1J0 959 799 AH   KSG: 1C0 959 799 B






1,0 mm² Kontakte für
die kleinen Kammern

 2,5 mm² Kontakte für
die kleinen Kammern

 2,5 mm² Kontakte für
die großen Kammern
4B0 973 721

2,02 Euro

 000 979 133 1,49 Euro 000 979 225 1,49 Euro 000 979 227 1,49 Euro



Stecker für TMC-Box

4A0 972 883

6,84 Euro

 000 979 018 E 2,80 Euro



Quadlock-Stecker (z.B. für Radio Delta)

komplett bestückter Quadlock-Stecker



Grundgehäuse - Quadlock-Stecker

Pin

Beschreibung
9 CAN-Bus, High
10 CAN-Bus, Low
11 Tel-Mute
12 Masse (Klemme 31)
13 Remote
14 Alarmkontakt (nur USA)
15 Dauerplus (Klemme 30)
16 Diebstahlsicherung (SAFE)

3B7 035 444 3,81 Euro Stromversorgung



Lautsprecher

 CD-Wechsler Telefon

3B7 035 447

 4,23 Euro 3B7 035 447 A 4,11 Euro 3B7 035 447 B 4,11 Euro



Pin Beschreibung Pin

Beschreibung

  Pin

Beschreibung
1 LS hinten rechts +  1 Extern Audio links  1 EA-L
2 LS vorne rechts +  2 CD, Audio Masse  2 EA-Masse
3 LS vorne links +  3 Extern Audio rechts  3 Line-Out, links
4 LS hinten links +  4 CD, +12V  4 -
5 LS hinten rechts -  5 Remote 12V  5 Navigation-Out NF+
6 LS vorne rechts -  6 CD, Radio Data Out  6 Telefon NF-
7 LS vorne links -  7 Extern Audio Masse  7 EA-R
8 LS hinten links -  8 CD, NF links  8 Line-Out, Masse
    9 CD, NF rechts 9 Line-Out, rechts
    10 CD, +12V Zündung 10 -
    11 CD, Data 11 Navigation-Out NF-
    12 CD, Clock 12 Telefon NF+



Passende Einzelleitung mit je 2 Kontakten
für Stromversorgung und Lautsprecher:

Passende Einzelleitung mit je 2 Kontakten
für CD-Wechsler und Telefon
000 979 133 Leitung 1,0mm² 1,49 Euro 000 979 009 Leitung 1,0mm² 1,49 Euro
000 979 225 Leitung 2,5mm² 1,49 Euro
