Scheinwerfer Passat 3B
|
|
 |
|
 |
| 3B0 941 018 M |
|
3B0 941 017 M |
|
3B0 998 221 |
| |
|
|
|
|
 |
|
 |
|
 |
| 3B0 941 018 H |
|
3B0 941 017 H |
|

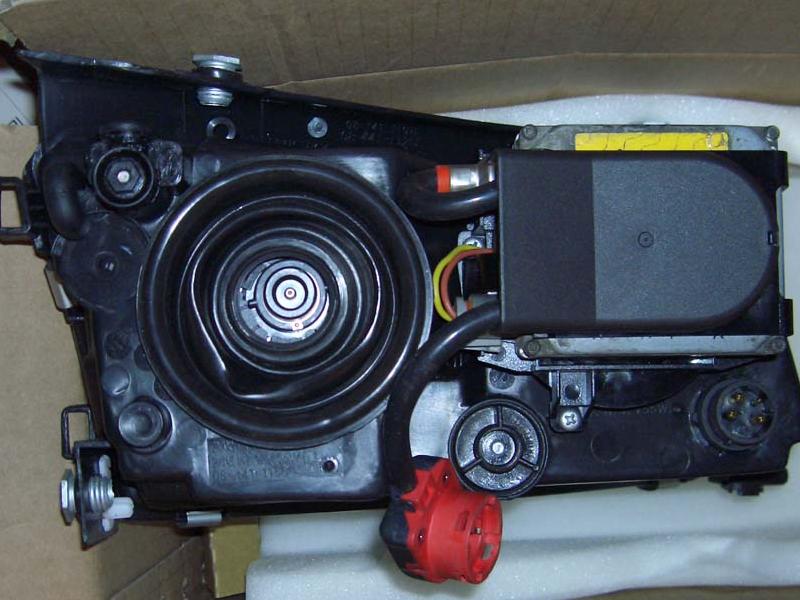

Rückseite m.
Vorschaltgerät |
| Teilenummer |
Beschreibung |
Euro |
| 3B0 941 017 M |
Halogenscheinwerfer
mit Nebelscheinwerfer, links |
238,60 |
| 3B0 941 018 M |
Halogenscheinwerfer
mit Nebelscheinwerfer, rechts |
238,60 |
| 3B0 941 017 H |
Xenonscheinwerfer,
links |
330,82 |

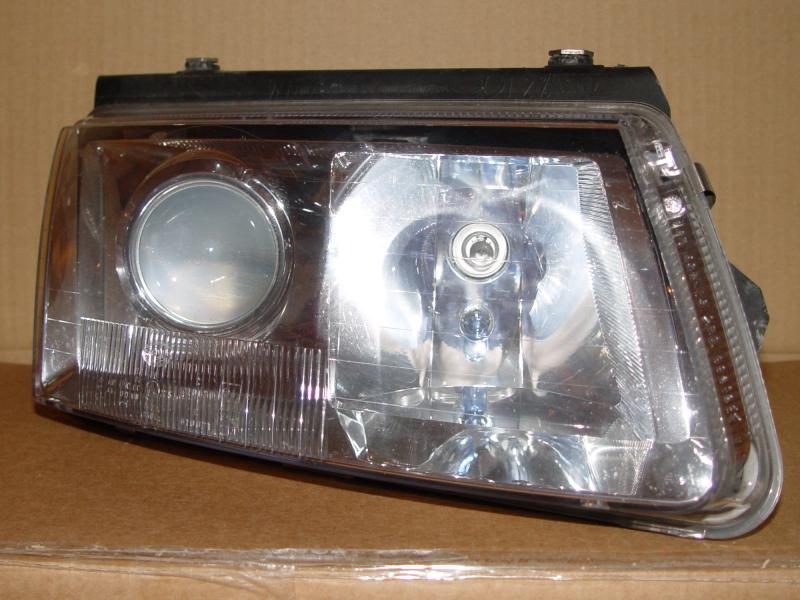

| 3B0 941 018 H |
Xenonscheinwerfer,
rechts |
330,82 |
| 3B0 941 641 |
Vorschaltgerät für
Xenonscheinwerfer mit Gummitülle |
276,08 |
|
|
|
|
3B0 998 221 |
Reparatursatz für Scheinwerfergehäuse |
14,10 |
|
|
|
|
Leuchtmittel siehe
hier. |
|
| Hinweis: |
Für einen kompletten Xenonscheinwerfer
werden noch einige Kleinteile benötigt
Die Gummitülle gibt es bei VW nicht einzeln, man kann sich aber mit
einem BMW-Teil behelfen.
Und wenn das Vorschaltgerät mal den Geist auf gibt, dann kann man sich
ein Standard Hella
Vorschaltgerät kaufen. Und die Gummikappe von BMW drauf machen. Die
Teilenummer bei
Hella sieht so aus 5DV 007 760-xx. Das xx
steht für die verschiedenen Ausführungen. Achtet
darauf das die Vorschaltgeräte für 12 Volt sind. Siehe Bild unten. |
|
|
 |
|
 |
| 3B0 941 119 |
|
3B0 941 607 C |
|
3B0 941 613 |
| |
|
|
|
|
 |
|
Bild |
|
 |
| 3B0 941 643 |
|
3B0 941 645 |
|
3B0 941 613 A |
| Teilenummer |
Beschreibung |
Euro |

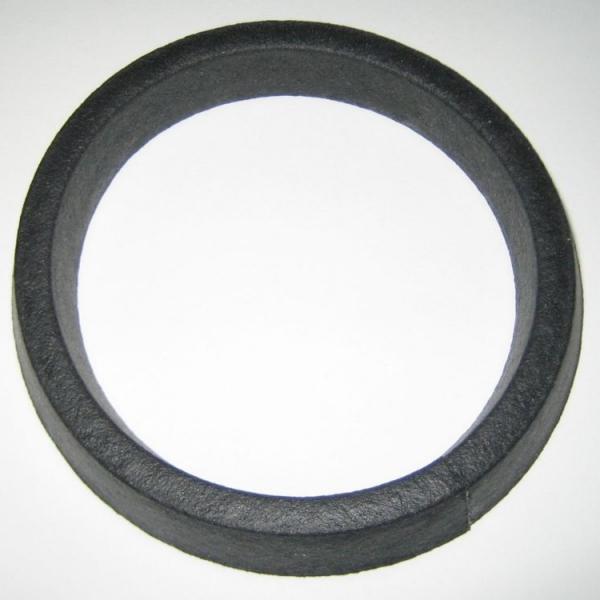

| 3B0 941 119 |
Dichtung |
5,89 |
| 3B0 941 607 C |
Abdeckkappe |
7,26 |
| 3B0 941 613 |
Halter für
Vorschaltgerät,
links |
6,37 |

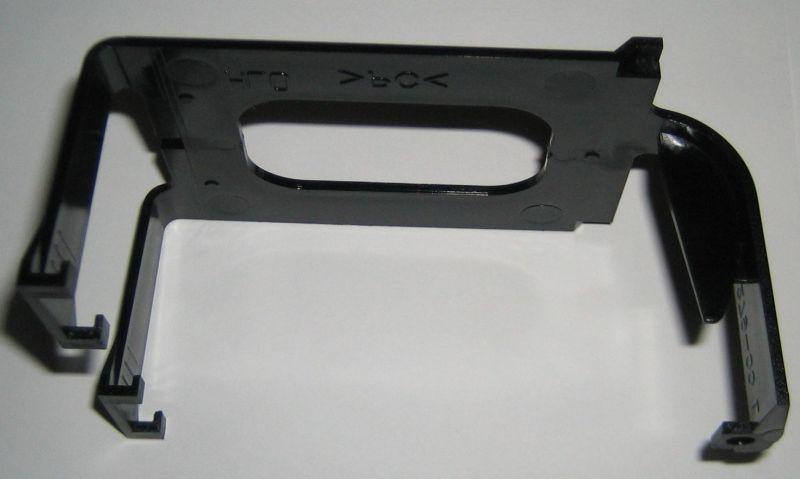

| 3B0 941 613 A |
Halter für
Vorschaltgerät, rechts |
6,37 |

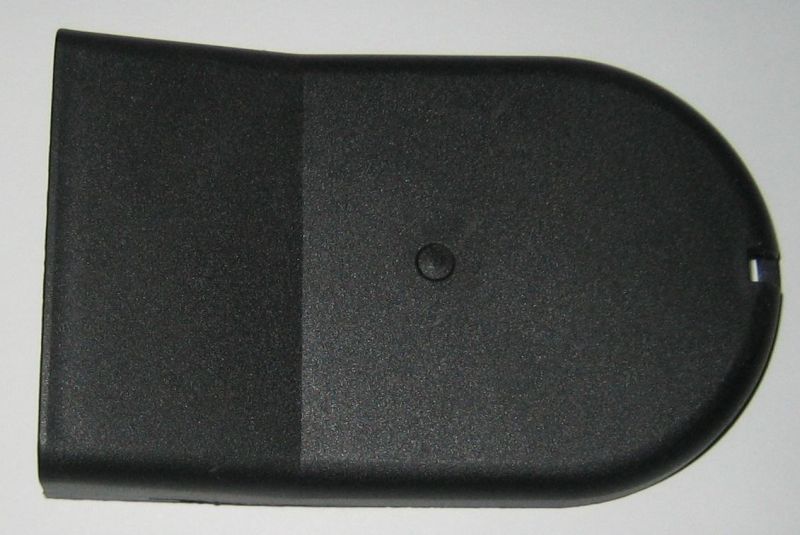

| 3B0 941 643 |
Abdeckkappe |
4,46 |
| 3B0 941 645 |
Haltering für
Gasentladungslampe |
3,39 |
|
|
|
 |
|
|

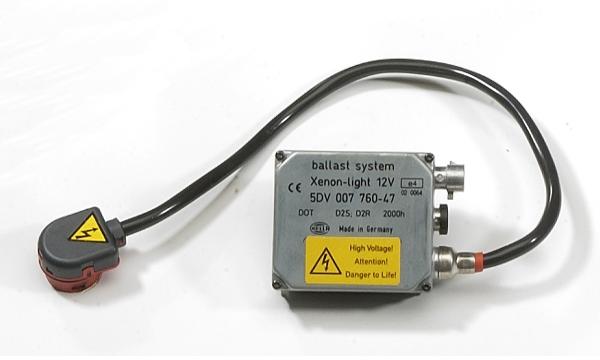

| Vorschaltgerät von Hella,
Ersatzteilnummer: 5DV 007 760-xx, eBay-Preis: ca. 80 Euro.
eBay-Suchlink |
| |
 |
|
 |
|
 |
|
 |

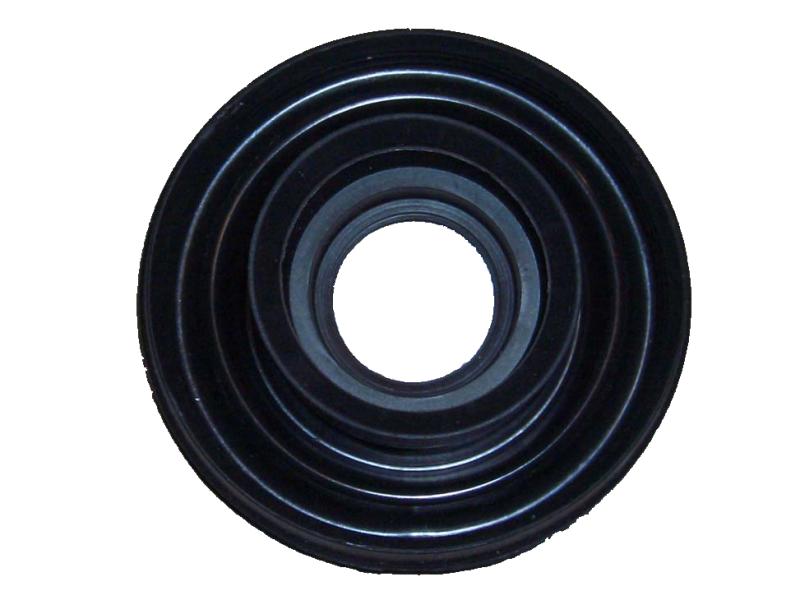

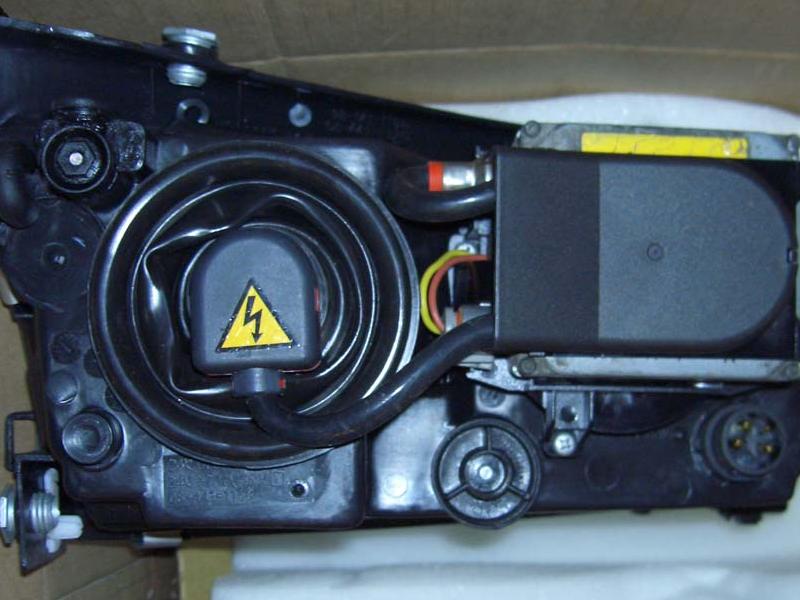

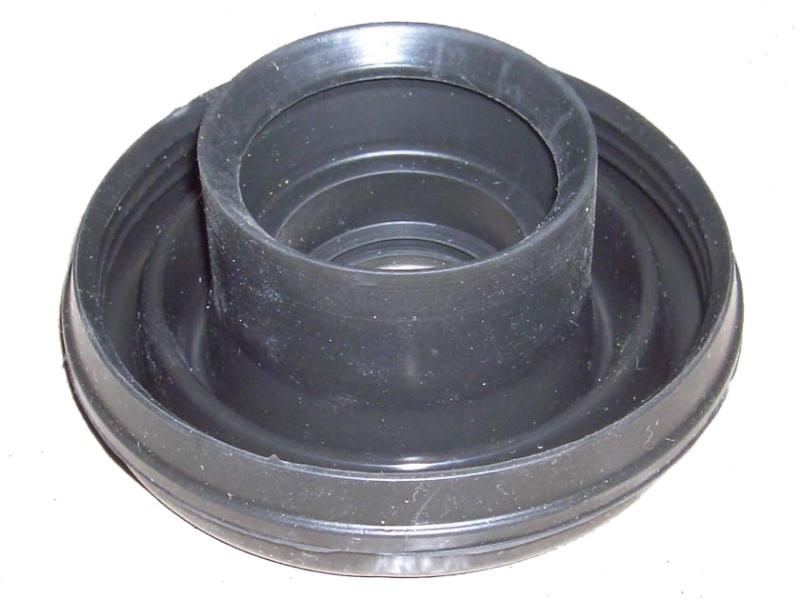

| Gummitülle von BMW,
Ersatzteilnummer: 63 12 6 904 047, Preis: 8,77 Euro |
Bi-Xenonscheinwerfer Passat 3BG
 |
|
 |
| W8 Xenon |
Standard Xenon |
|
* |
| Teilenummer |
Beschreibung |
Euro |
| 3B7 941 017 M |
Bi-Xenonscheinwerfer,
links |
364,14 |
| 3B7 941 018 M |
Bi-Xenonscheinwerfer,
rechts |
364,14 |
| 3B7 941 017 Q |
Bi-Xenonscheinwerfer,
W8, links |
entfallen |
| 3B7 941 018 Q |
Bi-Xenonscheinwerfer,
W8, rechts |
entfallen |
|
|
|
| 3B7 941 641 |
Steuergerät für
Gasentladungslampe (links/rechts) |
276,08 |
|
|
|
| 3B0 998 225 |
Reparatursatz für Scheinwerfergehäuse,
links * |
21,54 |
| 3B0 998 226 |
Reparatursatz für Scheinwerfergehäuse,
rechts * |
21,54 |
|
|
|
|
1J0 953 123 A |
Blinker Fassung (2-polig) |
6,72 |
|
|
|
|
Leuchtmittel siehe
hier. |
|
|
|
|
|
* |
|
Die
Reparatursätze für die 3BG Scheinwerfer dürften auch
bei den Scheinwerfern des Skoda Superb passen da die
Befestigungspunkte identisch sind. |

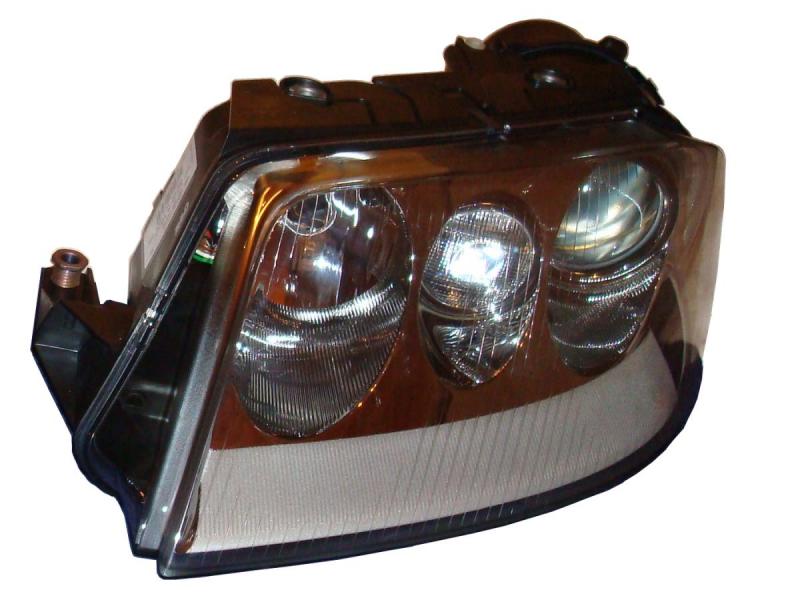

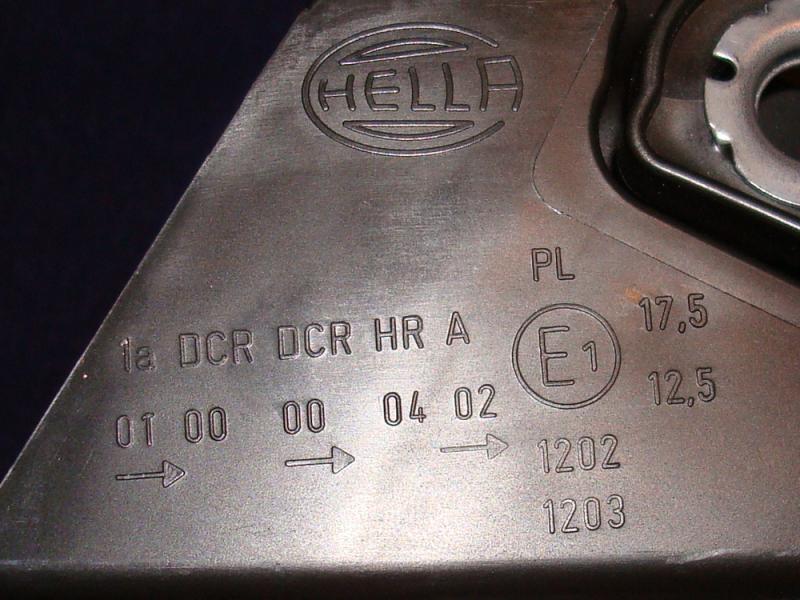

Bi-Xenonscheinwerfer US Passat 3BG
W8
Der Unterschied zu den deutschen Xenon-Scheinwerfern besteht
hauptsächlich in getrennten Ansteuerung der H7-Lampe.
Die H7 wird in den US per PWM gedimmt als Tagfahrlicht benutzt. |
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
3B7 941 018 T |
|
3B7 941 017 T |
|
3B7 941 018 T |
|
3B7 941 017 T |
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
| Teilenummer |
Beschreibung |
Euro |

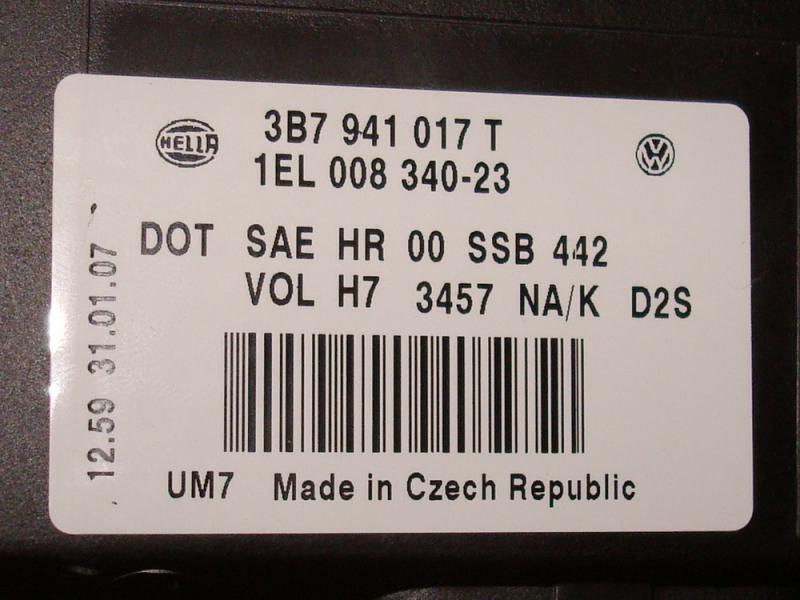

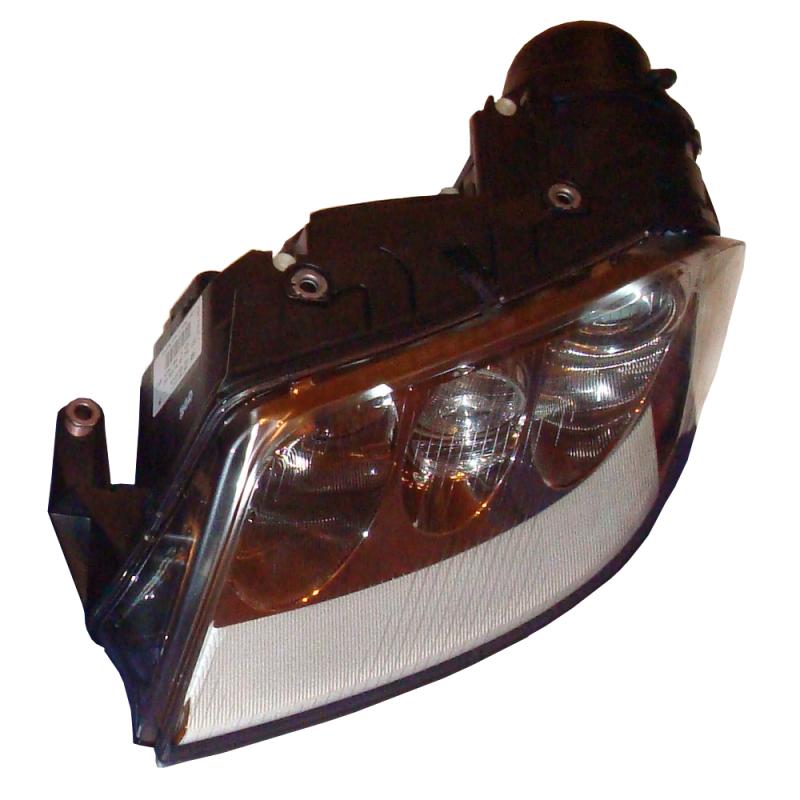

| 3B7 941 017
T |
Bi-Xenonscheinwerfer,
US-W8, links |
378,42 |

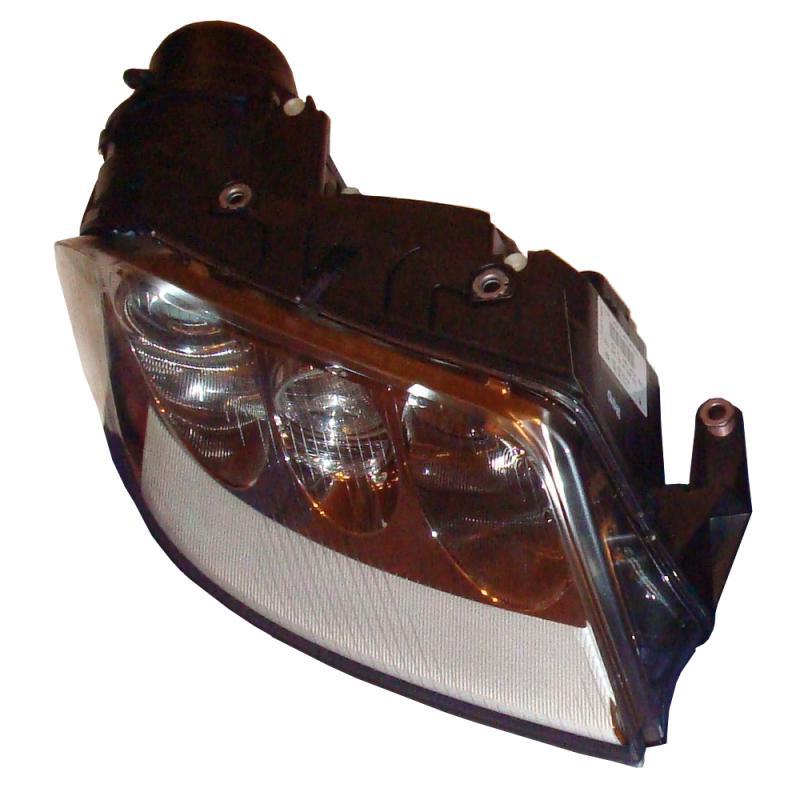

| 3B7 941 018
T |
Bi-Xenonscheinwerfer,
US-W8, rechts |
378,42 |
|
|
|
|
1J0 953 123 B |
Blinker Fassung 3157 (3-polig) * |
6,72 |
|

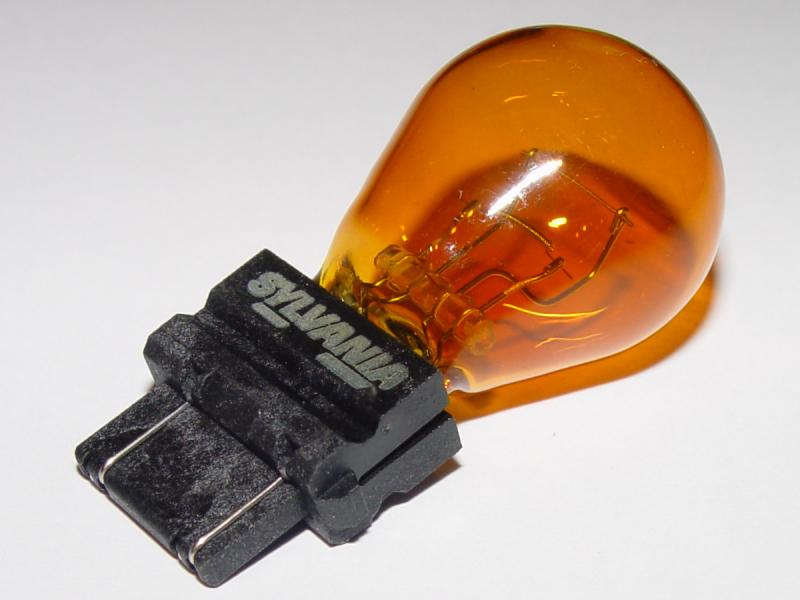

N 104 759 02 |
Blinker Glühlampe 7W / 27W, Sockel 3157 |
5,65 |
|
restliche Leuchtmittel siehe
hier. |
|
|
|
|
|
* |
|

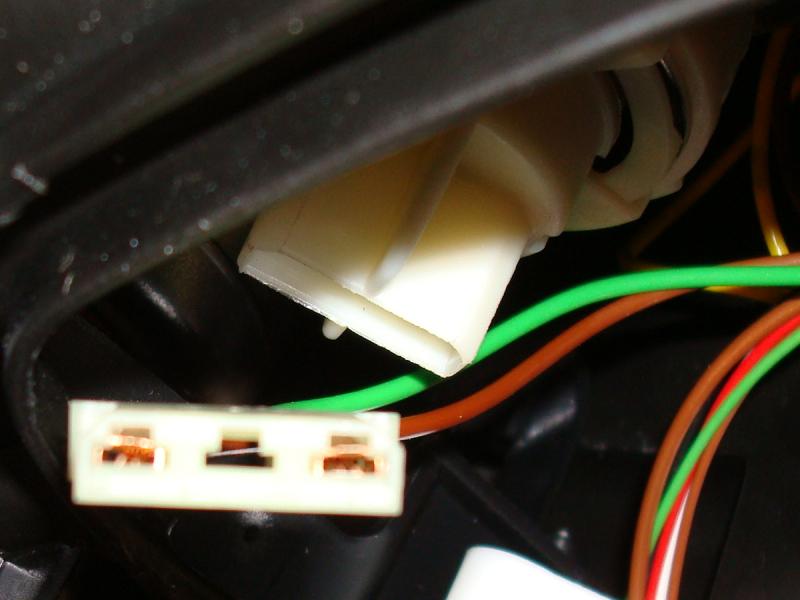

Die US W8
Scheinwerfer werden mit 3-poligen Blinkerfassungen
ausgeliefert. Wenn man den Stecker
im Scheinwerfer ändert,
kann man aber auch die deutsche 2-polige Fassung verwenden. |
|
|
|

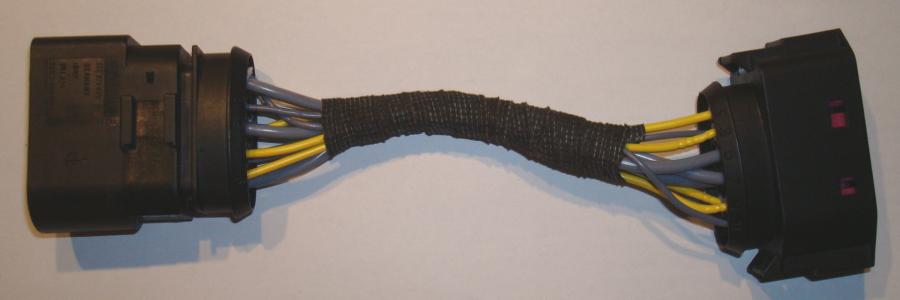

Für die US W8
Xenonscheinwerfer muss man sich noch einen
Adapter basteln, da
diese Scheinwerfer statt einem 10-poligen,
einen 12-poligen Stecker haben.
Statt
eines Adapters kann man natürlich auch den alten Stecker
im Fahrzeugkabelbaum
abknipsen und den neuen anbringen. |
|
|
1J0 973 835 > |
|
 |
|
< 1J0 941 165 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
1J0 941 165 |
|
000 979 131 |
|
000 979 225 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
1J0 973 835 |
|
000 979 134 |
|
000 979 226 |
|
|
|
|
|
|
|
10-polig (Auto) |
|
Bedeutung |
|
12-polig (Scheinwerfer) |
|
1 |
|
Fernlicht (1,0 mm²) |
|
4 (Fernlichtklappe Xenon) |
|
1 (TFL per PWM) |
|
TFL + Fernlicht (2,5 mm²) |
|
7 (TFL + Fernlicht H7) |
|
2 |
|
autom. LWR (1,0 mm²) |
|
10 |
|
3 |
|
autom. LWR (1,0 mm²) |
|
11 |
|
4 |
|
autom. LWR (1,0 mm²) |
|
12 |
|
5 |
|
Abblendlicht (2,5 mm²) |
|
5 |
|
6 |
|
autom. LWR (1,0 mm²) |
|
9 |
|
7 |
|
Standlicht (1,0 mm²) |
|
3 |
|
8 |
|
Masse (2,5 mm²) |
|
8 |
|
9 |
|
Blinker (1,0 mm²) |
|
1 |
|
10 |
|
Masse (2,5 mm²) |
|
6 |
|
|
|
leer |
|
2 |
| Teilenummer |
Beschreibung (12-polig) |
Euro |

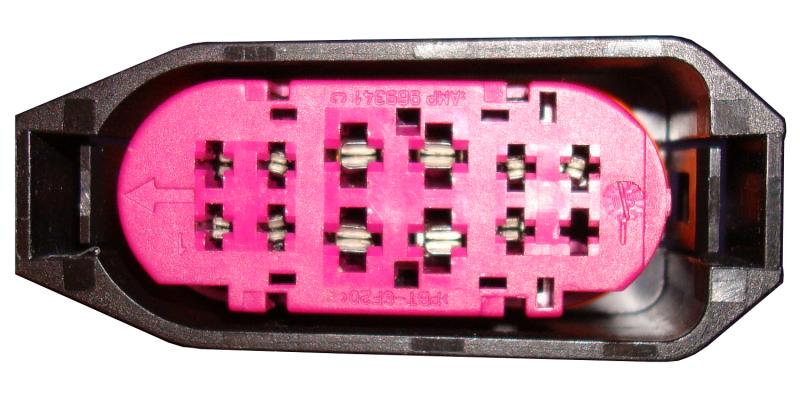

| 1J0 941 165 (2x) |
passender Stecker für den Scheinwerfer |
7,08 |
| 000 979 131 (7x) |
passende Einzelleitung (1,0
mm²) |
1,55 |
| 357 972 740 F
(14x) |
passende
Einzelleitungsabdichtung (1,0 mm²) |
0,51 |
| 000 979 225 (4x) |
passende Einzelleitung (2,5
mm²) |
1,55 |
| 357 972 741 B (8x) |
passende
Einzelleitungsabdichtung (2,5 mm²) |
0,51 |
| 3C0 972 841 (2x) |
passender
Stopfen |
0,44 |
| |
|
|
| Teilenummer |
Beschreibung (10-polig) |
Euro |
| 1J0 973 835 (2x) |
passender Stecker für den
Original-Kabelbaum |
2,80 |
| 000 979 134 (6x) |
passende Einzelleitung (1,0
mm²) |
1,55 |
| 357 972 741 (12x) |
passende
Einzelleitungsabdichtung (1,0 mm²) |
0,51 |
| 000 979 226 (4x) |
passende Einzelleitung (2,5
mm²) |
1,55 |
| 357 972 741 B (8x) |
passende
Einzelleitungsabdichtung (2,5 mm²) |
0,51 |
|
